उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO 9001:2015
मॉडल संख्या: एलएच-टीआई3
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 3 पीसीएस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
प्रोडक्ट का नाम: |
दबाव पोत उपकरण के लिए टाइटेनियम डिश हेड |
सामग्री: |
टाइटेनियम GR1, GR2, GR7, GR12, आदि। |
मानक: |
ASME VIII-I मानक या DIN28013 . के अनुसार |
आकार: |
OD300-1250mm, या 'ग्राहकों के अनुरोध के अनुसार अनुकूलित |
अन्य नाम: |
टाइटेनियम अण्डाकार प्रमुखों, टाइटेनियम गोलाकार प्रमुखों |
रंग: |
प्राकृतिक |
अनुप्रयोग: |
दबाव पोत उपकरण और बॉयलर |
तृतीय पक्ष परीक्षण: |
उपलब्ध |
प्रोडक्ट का नाम: |
दबाव पोत उपकरण के लिए टाइटेनियम डिश हेड |
सामग्री: |
टाइटेनियम GR1, GR2, GR7, GR12, आदि। |
मानक: |
ASME VIII-I मानक या DIN28013 . के अनुसार |
आकार: |
OD300-1250mm, या 'ग्राहकों के अनुरोध के अनुसार अनुकूलित |
अन्य नाम: |
टाइटेनियम अण्डाकार प्रमुखों, टाइटेनियम गोलाकार प्रमुखों |
रंग: |
प्राकृतिक |
अनुप्रयोग: |
दबाव पोत उपकरण और बॉयलर |
तृतीय पक्ष परीक्षण: |
उपलब्ध |
दबाव पोत उपकरण के लिए चीन कारखाने GR1, GR2, GR7, GR12 टाइटेनियम डिश हेड
| प्रोडक्ट का नाम | टाइटेनियम डिश हेड्स / टाइटेनियम एलिप्टिकल हेड्स, टाइटेनियम गोलाकार हेड्स |
| मानक | ASME VIII-I मानक या DIN28013 . के अनुसार |
| श्रेणी | टाइटेनियम GR1, GR2, GR7, GR12, आदि। |
| आकार | OD300-1250mm, या 'ग्राहकों के अनुरोध के अनुसार अनुकूलित |
| मोटाई | ग्राहकों के अनुरोध के रूप में |
| प्रसंस्करण | कोल्ड फॉर्मिंग और हॉट फॉर्मिंग |
| निरीक्षण |
100% अल्ट्रासोनिक टेस्ट और पीटी परीक्षण बनाने के बाद।(आवश्यकता के अनुसार।) |
| सतह | अचार, रेत-विस्फोटक |
| MOQ | 3 पीसीएस |
टाइटेनियम डिश हेड एप्लीकेशन:
दबाव वाहिकाओं
तेल की खोज
गैस की खोज
हीट एक्सचेंजर्स
विद्युत उत्पादन
रासायनिक प्रसंस्करण
डिसेलिनेशन
जल उपचार
उत्पादन प्रक्रियाएं:
1. टाइटेनियम प्लेट या क्लैड स्टील प्लेट का प्रारंभिक उत्पादन
निरीक्षण
2. प्लेट की सतह की सफाई और पीस
3. कोट संरक्षण और पेंट
4. बनाना (गर्म या ठंडा बनाना)
5. काटने और पीसने की तैयारी
6. अचार बनाना
7. यूटी और पीटी परीक्षण
8. अनुरोध के अनुसार सतह की पॉलिशिंग
9. अंतिम निरीक्षण
10. पैकिंग
(टाइटेनियम डिश हेड) DIN28013:
| डी (मिमी) | एस न्यूनतम/अधिकतम (मिमी) | वॉल्यूम (एल) | एच1 (मिमी) | किलो जनसंपर्क मिमी s | डी (मिमी) | एस न्यूनतम/अधिकतम (मिमी) | वॉल्यूम (एल) | एच1 (मिमी) | किलो जनसंपर्क मिमी s |
| 300 | 4-10 | 3.5 | 78 | 1,0 | 1550 | 5-15 | 483 | 403 | 22.5 |
| 350 | 4-10 | 5.6 | 91 | 1.3 | 1600 | 5-15 | 532 | 416 | 23.9 |
| 400 | 4-10 | 8.3 | 104 | 1,7 | 1650 | 5-15 | 585 | 429 | 25,4 |
| 450 | 4-10 | 11.8 | 117 | 2,1 | 1700 | 5-15 | 640 | 442 | 27.0 |
| 500 | 4-10 | 16.1 | 130 | 2.6 | 1750 | 5-15 | 700 | 455 | 28.5 |
| 550 | 3-12 | 21,6 | 143 | 3,1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | 3-12 | 28,0 | 156 | 3.6 | 1850 | 5-15 | 825 | 481 | 31.5 |
| 650 | 3-12 | 36.0 | 169 | 4,2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | 3-12 | 44,5 | 182 | 4,8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | 3-12 | 54.5 | 195 | 5,5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66.5 | 203 | 6.2 | 2050 | 6-15 | 1120 | 533 | 38.5 |
| 850 | 3-13 | 79,5 | 221 | 7.0 | 2100 | 6-15 | 1200 | 546 | 40.5 |
| 900 | 3-13 | 94 | 234 | 8 | 2150 | 6-15 | 1290 | 559 | 42.5 |
| 950 | 3-13 | 111 | 247 | 8.6 | 2200 | 6-15 | 1380 | 572 | 44.5 |
| 1000 | 4-16 | 130 | 260 | 9.5 | 2250 | 6-15 | 1480 | 685 | 46.5 |
| 1050 | 4-13 | 150 | 273 | 10,4 | 2300 | 6-15 | 1580 | 598 | 46 5 |
| 1100 | 4-13 | 173 | 286 | 11,1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12.5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13.6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14,7 | 2500 | 6-15 | 2030 | 660 | 57 |

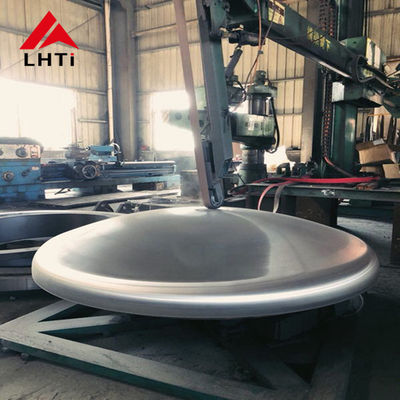

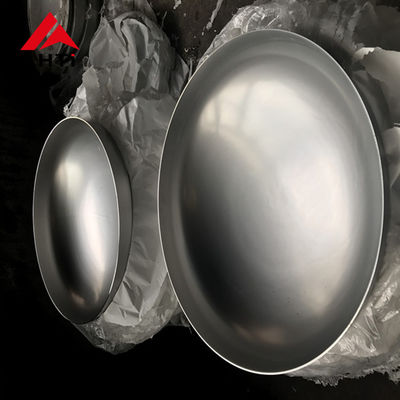

विस्तृत चित्र:
टाइटेनियम डिश हेड के वास्तविक अनुप्रयोग:
डिश हेड के बारे में अधिक जानें:
* डिश हेड (जिसे अण्डाकार सिर या गोलाकार सिर भी कहा जाता है)
* इस दीर्घवृत्ताकार सिर का आकार अधिक किफायती है, क्योंकि सिर की ऊंचाई व्यास का एक अंश मात्र है।
* अण्डाकार डिश एंड रेडियस आमतौर पर 2: 1 के अनुपात के साथ प्रमुख और लघु अक्ष के बीच भिन्न होता है।
* धातु की मोटाई कम होने के कारण मध्यम दबाव वाले टैंकों के लिए अण्डाकार टैंक हेड किफायती समाधान है।
* दीर्घवृत्ताकार सिर में टोरिसफेरिकल हेड की तुलना में अच्छे यांत्रिक गुण होते हैं।
* हाल के वर्षों में कताई निर्माण प्रक्रिया के आवेदन के कारण, बड़े व्यास के अण्डाकार सिर के निर्माण को भी महसूस किया जा सकता है।
* एएसएमई अण्डाकार डिश हेड्स का उपयोग बिना दबाव वाले जहाजों के लिए टैंकों के निर्माण में किया जाता है, जैसे कि तरलीकृत पेट्रोलियम गैस और वायु रिसीवर।
उत्पाद नए नए साँचे (विभिन्न प्रकार):

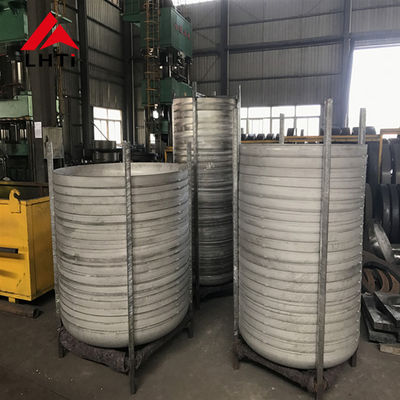

हमारे कारखाने का प्रदर्शन:
सामान्य प्रश्न:
प्रश्न: पूछताछ करते समय मुझे क्या जानकारी प्रदान करनी चाहिए? अण्डाकार सिर
ए: यदि आपके पास चित्र हैं, तो हम पूरी तरह से उत्पादन चित्रों के अनुसार होंगे।
यदि आपके पास चित्र नहीं है, तो आप मुझे उत्पाद डेटा बता सकते हैं।
कई महत्वपूर्ण डेटा हैं, जैसे सामग्री, सिर का प्रकार (हमारे पास अण्डाकार सिर, अर्धगोलाकार सिर, ढका हुआ सिर, सपाट सिर, आदि), व्यास, मोटाई, विशेष सहनशीलता या आवश्यकताएं हैं।
हम आपकी आवश्यकताओं के अनुसार चित्र बना सकते हैं, और आप पुष्टि करते हैं कि अंतिम उत्पाद चित्र।
प्रश्न: आप उत्पादों की गुणवत्ता कैसे सुनिश्चित करते हैं?
ए: आपके प्रश्न के लिए धन्यवाद। हमारे उत्पादन कर्मचारियों को राष्ट्रीय गुणवत्ता विभाग के माध्यम से प्रशिक्षित किया जाता है, और उत्पादन और डिजाइन अनुभव के वर्षों के साथ संबंधित प्रमाण पत्र प्राप्त करते हैं।
यह सुनिश्चित करने के लिए कि कोई दोष नहीं है, वेल्ड को एक्स-रे निरीक्षण से गुजरना होगा।
प्रश्न: क्या आप संबंधित उत्पादों से मेल खाने में हमारी सहायता कर सकते हैं?
ए: हमारी कंपनी भी बहुत सारे सहायक व्यवसायों से घिरी हुई है, जैसे टाइटेनियम फ्लैंगेस, टाइटेनियम पाइप फिटिंग और अन्य उपकरण।
हम आपको उच्चतम गुणवत्ता वाले उत्पादों को न्यूनतम कीमतों के साथ मिलाने में मदद कर सकते हैं।
