| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | Titanium Eqiupment |
| न्यूनतम आदेश मात्रा: | 100 pieces |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| आपूर्ति करने की क्षमता: | 5000 Pieces Per Month |

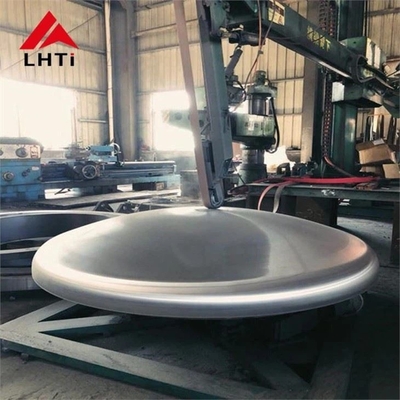

ग्रेड 1 ग्रेड 2 टाइटेनियम गोलार्धिक सिर डिश आकार टाइटेनियम सिर उपकरण टाइटेनियम उपकरण
डिश सिर का तात्पर्य कंटेनर के अंत को बंद करने के लिए उपयोग किए जाने वाले तत्व से है ताकि आंतरिक और बाहरी
मीडिया को अलग किया जाता है, जिसे अर्धगोलाकार सिर / डिश अंत / अण्डाकार डिश अंत के रूप में भी जाना जाता है।
कंटेनर आमतौर पर एक घुमावदार मामला है। सिर की सतह के आकार के अनुसार, इसे उत्तल में विभाजित किया जा सकता है
आकार, शंकुआकार, सपाट आकार और संयोजन आकार। घुमावदार सिर घुमावदार बाहरी सतह वाले सिर को संदर्भित करते हैं
आकार, जैसे कि गोलार्धीय, अंडाकार, डिस्क और अनफ्लैन्ज्ड गोलाकार सिर। कुछ गैस सिलेंडर उत्तल अंदर की ओर उपयोग करते हैं
संयुक्त निचला सिर, जो न केवल मजबूती सुनिश्चित कर सकता है, बल्कि सुरक्षित उपयोग की जरूरतों को भी पूरा कर सकता है।
एक सिर एक कंटेनर का एक हिस्सा है जो सिलेंडर के लिए वेल्डेड है विभिन्न ज्यामितीय आकारों के अनुसार, यह हो सकता है
गोलाकार, अंडाकार, डिस्क, गोलाकार मुकुट, शंकु खोल और टोपी में विभाजित, जिनमें से गोलाकार, अंडाकार, डिस्क और
गोलाकार मुकुट सिर सामूहिक रूप से उत्तल सिर के रूप में जाना जाता है। वेल्डिंग में बट वेल्डिंग में विभाजित है
सिर, सॉकेट वेल्डिंग सिर. सभी प्रकार के कंटेनर उपकरण के लिए इस्तेमाल किया, जैसे भंडारण टैंक, हीट एक्सचेंजर,
टावर, रिएक्टर, बॉयलर और पृथक्करण उपकरण आदि।
(टाइटनियम डिश सिर) DIN28013:
| डी (मिमी) | s min/max (मिमी) | आयतन (एल) | h1 (मिमी) | किलोग्राम प्रति मिमी | डी (मिमी) | s min/max (मिमी) | आयतन (एल) | h1 (मिमी) | किलोग्राम प्रति मिमी |
| 300 | 4-10 | 3.5 | 78 | 1,0 | 1550 | 5-15 | 483 | 403 | 22.5 |
| 350 | 4-10 | 5.6 | 91 | 1.3 | 1600 | 5-15 | 532 | 416 | 23.9 |
| 400 | 4-10 | 8.3 | 104 | 1,7 | 1650 | 5-15 | 585 | 429 | 25,4 |
| 450 | 4-10 | 11.8 | 117 | 2,1 | 1700 | 5-15 | 640 | 442 | 27.0 |
| 500 | 4-10 | 16.1 | 130 | 2.6 | 1750 | 5-15 | 700 | 455 | 28.5 |
| 550 | ३-१२ | 21,6 | 143 | 3,1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | ३-१२ | 28,0 | 156 | 3.6 | 1850 | 5-15 | 825 | 481 | 31.5 |
| 650 | ३-१२ | 36.0 | 169 | 4,2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | ३-१२ | 44,5 | 182 | 4,8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | ३-१२ | 54.5 | 195 | 5,5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66.5 | 203 | 6.2 | 2050 | 6-15 | 1120 | 533 | 38.5 |
| 850 | 3-13 | 79,5 | 221 | 7,0 | 2100 | 6-15 | 1200 | 546 | 40.5 |
| 900 | 3-13 | 94 | 234 | 乙8 | 2150 | 6-15 | 1290 | 559 | 42,5 |
| 950 | 3-13 | 111 | 247 | 8.6 | 2200 | 6-15 | 1380 | 572 | 44.5 |
| 1000 | 4-16 | 130 | 260 | 9.5 | 2250 | 6-15 | 1480 | 685 | 46.5 |
| 1050 | 4-13 | 150 | 273 | 10,4 | 2300 | 6-15 | 1580 | 598 | ४६ ५ |
| 1100 | 4-13 | 173 | 286 | 11,1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12.5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13.6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14,7 | 2500 | 6-15 | 2030 | 660 |
57 |
डिशहेड्स विभिन्न आकारों में आते हैं, प्रत्येक को विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर चुना जाता है। यहां सामान्य प्रकार हैंः
गोलार्धिक सिर:
अण्डाकार डिश हेड:
घुमावदार सिर:
गोलाकार मुकुट सिरः
शंक्वाकार सिर:
फ्लैट हेड्स:
टाइटेनियम दीर्घवृत्तीय सिर के अनुप्रयोग:
अण्डाकार सिरों की सामग्री:डिश सिर सामग्री के अनुसार विभिन्न सामग्रियों से बनाया जा सकता है
उदाहरण के लिए, कार्बन स्टील (A3, 20#, Q235, Q345B, 16Mn, आदि), स्टेनलेस स्टील (304, 321,
304L,316, 316L, आदि), मिश्र धातु स्टील (15Mo3 15CrMoV 35CrMoV 45CrMo), गैर लौह धातु (एल्यूमीनियम, टाइटेनियम,
तांबा,निकेल और निकेल मिश्र धातु आदि) सामग्री उपकरण के समान होनी चाहिए।हम विशेषज्ञ हैं
टाइटेनियम गोलार्ध के सिर।
डिश हेड आमतौर पर दबाव वाहिका के बेलनाकार शरीर में वेल्डेड होते हैं, और डिजाइन के आधार पर, वेल्डिंग विधियों के दो सामान्य प्रकार हैंः
बट वेल्डिंग:
सोकेट वेल्डिंग:
डिशहेड्स का उपयोग विभिन्न उद्योगों और अनुप्रयोगों में किया जाता है जिनमें आंतरिक और बाहरी मीडिया के दबाव नियंत्रण या पृथक्करण की आवश्यकता होती हैः
भंडारण टैंक:
दबाव में तरल पदार्थों, गैसों या रसायनों को रखने वाले टैंकों के छोरों को सील करने के लिए प्रयोग किया जाता है।
हीट एक्सचेंजर:
द्रवों के बीच गर्मी स्थानांतरित करने वाली प्रणालियों में पाए जाने वाले सिर दबाव अखंडता बनाए रखते हुए हीट एक्सचेंजर के छोरों को बंद करने में मदद करते हैं।
बॉयलर:
स्टीम बॉयलरों में, डिश हेड यह सुनिश्चित करते हैं कि सिस्टम के भीतर दबाव और गर्मी को नियंत्रित किया जाए।
रिएक्टर:
रासायनिक रिएक्टरों, परमाणु रिएक्टरों और अन्य प्रतिक्रिया जहाजों में प्रयोग किया जाता है, जहां दबाव और सुरक्षा महत्वपूर्ण है।
अलगाव उपकरण:
निस्पंदन और पृथक्करण प्रणालियों में पाया जाता है जहां दबाव के तहत तरल पदार्थों और गैसों के संयोजन की आवश्यकता होती है।
गैस सिलेंडर:
घुमावदार सिरों का प्रयोग अक्सर गैस सिलेंडरों के निर्माण में किया जाता है, जो दबाव में गैसों को स्टोर करते हैं।
रासायनिक संरचना
यांत्रिक गुण
