| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | Titanium Eqiupment |
| न्यूनतम आदेश मात्रा: | 100 pieces |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| आपूर्ति करने की क्षमता: | 5000 Pieces Per Month |

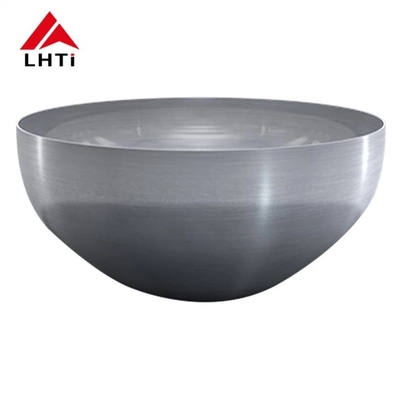

टाइटेनियम हेमिस्फेरिक हेड ग्रेड 1 ग्रेड 2 ग्रेड 5 टाइटेनियम हेड डिस्क टाइटेनियम हेमिस्फेरिक हेड डिश आकार टाइटेनियम उपकरण
टाइटेनियम हेमिस्फेरिक हेड (जिसे टाइटेनियम डिश शेप हेड या टाइटेनियम डिश हेड भी कहा जाता है) दबाव वाहिकाओं, भंडारण टैंकों,और अन्य औद्योगिक उपकरण जहां आकार और सामग्री गुण आंतरिक दबाव का सामना करने के लिए आवश्यक हैं, संक्षारण, और अन्य यांत्रिक तनाव. इन सिरों अक्सर रासायनिक, पेट्रोकेमिकल,और विद्युत उत्पादन उद्योगों के लिए उनके उत्कृष्ट संक्षारण प्रतिरोध और ताकत-से-वजन अनुपात के कारण.
टाइटेनियम हेमिस्फेरिक हेड विभिन्न टाइटेनियम ग्रेड से निर्मित किए जा सकते हैं, और प्रत्येक ग्रेड आवेदन के आधार पर अलग-अलग फायदे प्रदान करता है।इन सिरों के लिए उपयोग किए जाने वाले सामान्य ग्रेड ग्रेड 1 हैं, ग्रेड 2, और ग्रेड 5.
टाइटेनियम ग्रेड 1 सबसे कम मिश्र धातु सामग्री के साथ वाणिज्यिक रूप से शुद्ध टाइटेनियम है। यह उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है, विशेष रूप से समुद्र के पानी और विभिन्न एसिड जैसे आक्रामक वातावरण में।यह अच्छी मोल्डिंग और वेल्डेबिलिटी है, लेकिन अन्य टाइटेनियम मिश्र धातु की तुलना में कम ताकत है.
प्रमुख गुण:
विशिष्ट उपयोगः
टाइटेनियम ग्रेड 2 सबसे व्यापक रूप से इस्तेमाल किया टाइटेनियम मिश्र धातु है। यह ग्रेड 1 की तुलना में थोड़ा अधिक शक्ति है और इसी तरह के उत्कृष्ट संक्षारण प्रतिरोध गुणों को बरकरार रखता है।इसे वेल्ड करना और गोलार्धीय सिर जैसे जटिल आकारों में बनाना भी बहुत आसान है.
प्रमुख गुण:
विशिष्ट उपयोगः
टाइटेनियम ग्रेड 5 एक मिश्र धातु है जिसमें 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम होता है। यह सबसे मजबूत टाइटेनियम मिश्र धातुओं में से एक है,ग्रेड 1 और ग्रेड 2 की तुलना में बेहतर शक्ति और उच्च गर्मी प्रतिरोध प्रदान करता हैयह ऐसे अनुप्रयोगों के लिए उपयुक्त है जहां उच्च शक्ति और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है।
प्रमुख गुण:
विशिष्ट उपयोगः
टाइटेनियम गोलार्ध के सिर आमतौर पर गहरी ड्राइंग, गर्म बनाने या दबाने जैसी प्रक्रियाओं का उपयोग करके निर्मित होते हैं। सामान्य प्रक्रिया में शामिल हैंः
डिशहेड्स को उनके ज्यामितीय आकार के आधार पर वर्गीकृत किया जाता है, और प्रत्येक प्रकार विशिष्ट संरचनात्मक या कार्यात्मक आवश्यकताओं को पूरा करता है।
घुमावदार सिर:
शंक्वाकार सिर:
फ्लैट हेड्स:
संयोजन के आकारः
(टाइटानियम डिश सिर) DIN28013:
| डी (मिमी) | s min/max (मिमी) | आयतन (एल) | h1 (मिमी) | किलोग्राम प्रति मिमी | डी (मिमी) | s min/max (मिमी) | आयतन (एल) | h1 (मिमी) | किलोग्राम प्रति मिमी |
| 300 | 4-10 | 3.5 | 78 | 1,0 | 1550 | 5-15 | 483 | 403 | 22.5 |
| 350 | 4-10 | 5.6 | 91 | 1.3 | 1600 | 5-15 | 532 | 416 | 23.9 |
| 400 | 4-10 | 8.3 | 104 | 1,7 | 1650 | 5-15 | 585 | 429 | 25,4 |
| 450 | 4-10 | 11.8 | 117 | 2,1 | 1700 | 5-15 | 640 | 442 | 27.0 |
| 500 | 4-10 | 16.1 | 130 | 2.6 | 1750 | 5-15 | 700 | 455 | 28.5 |
| 550 | ३-१२ | 21,6 | 143 | 3,1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | ३-१२ | 28,0 | 156 | 3.6 | 1850 | 5-15 | 825 | 481 | 31.5 |
| 650 | ३-१२ | 36.0 | 169 | 4,2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | ३-१२ | 44,5 | 182 | 4,8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | ३-१२ | 54.5 | 195 | 5,5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66.5 | 203 | 6.2 | 2050 | 6-15 | 1120 | 533 | 38.5 |
| 850 | 3-13 | 79,5 | 221 | 7,0 | 2100 | 6-15 | 1200 | 546 | 40.5 |
| 900 | 3-13 | 94 | 234 | 乙8 | 2150 | 6-15 | 1290 | 559 | 42,5 |
| 950 | 3-13 | 111 | 247 | 8.6 | 2200 | 6-15 | 1380 | 572 | 44.5 |
| 1000 | 4-16 | 130 | 260 | 9.5 | 2250 | 6-15 | 1480 | 685 | 46.5 |
| 1050 | 4-13 | 150 | 273 | 10,4 | 2300 | 6-15 | 1580 | 598 | ४६ ५ |
| 1100 | 4-13 | 173 | 286 | 11,1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12.5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13.6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14,7 | 2500 | 6-15 | 2030 | 660 | 57 |
| टाइटेनियम ग्रेड 12 पाइप (Ti-0.3Mo-0.8Ni) | ||||
| रासायनिक संरचनाएँ ((वजन%,<=) | ||||
| मो | नि | फे | सी | एन |
| 0.2-0.4 | 0.6-0.9 | 0.30 | 0.08 | 0.03 |
| H | ओ | टि | अन्य | कुल |
| 0.015 | 0.25 | शेष | 0.10 | 0.40 |
| भौतिक गुण | ||||
|
Σb तन्य शक्ति (एमपीए) |
σr0.2 उपज शक्ति (एमपीए) |
δL0+50 मिमी लम्बाई (%) |
ψ क्षेत्रफल में कमी (%) |
|
| 440 | 345 | 18 | ------- | |
टाइटेनियम डिश हेड के उत्पादन में यह सुनिश्चित करने के लिए कई महत्वपूर्ण कदम शामिल हैं कि सामग्री ताकत, संक्षारण प्रतिरोध और सतह खत्म की सख्त आवश्यकताओं को पूरा करती है।यहाँ उत्पादन प्रक्रिया का एक टूटना है:
रासायनिक संरचना
यांत्रिक गुण
