| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम रॉड |
| न्यूनतम आदेश मात्रा: | 200 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी,डी/ए,डी/पी,टी/टी |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |
Gr9 Ti-3Al-2.5V टाइटेनियम बार ASTM B265 गुण
ग्रेड 9 वह टाइटेनियम मिश्र धातु है जो तब निर्दिष्ट की जाती है जब ग्रेड 2 पर्याप्त मजबूत नहीं होता है और ग्रेड 5 उस हिस्से की आवश्यकता से अधिक कठोरता लाता है। इसकी संरचना, Ti-3Al-2.5V या UNS R56320, व्यावसायिक रूप से शुद्ध टाइटेनियम की तुलना में लगभग 80 प्रतिशत अधिक तन्यता ताकत देती है, जबकि लचीलापन, वेल्डेबिलिटी और संक्षारण व्यवहार को बनाए रखती है जो टाइटेनियम को पहली जगह में उपयोगी बनाते हैं। ये बार ASTM B265 को 3 मिमी से 200 मिमी व्यास में, एनील्ड या कोल्ड वर्क्ड, यांत्रिक परीक्षण परिणामों के साथ हीट नंबर के मुकाबले रिपोर्ट किए गए आपूर्ति किए जाते हैं।
Gr9 Gr2 और Gr5 के बीच कहाँ बैठता है
एनील्ड ग्रेड 2 लगभग 345 MPa तन्यता और 275 MPa उपज तक पहुँचता है, एनील्ड ग्रेड 9 620 MPa और 483 MPa तक पहुँचता है, और एनील्ड ग्रेड 5 895 MPa और 828 MPa से शुरू होता है। इसलिए ग्रेड 9 बीच में एक बड़ा अंतर भरता है। यह 15 से 20 प्रतिशत के आसपास बढ़ाव भी रखता है, इसलिए इसे बिना दरार के जोखिम के मोड़ा, स्वैज्ड और थ्रेडेड किया जा सकता है जो भारी कोल्ड वर्क्ड ग्रेड 5 का अनुसरण करता है। घनत्व 4.48 ग्राम/सेमी3 है और गलनांक लगभग 1668 डिग्री सेल्सियस है, जो अन्य ग्रेडों के करीब है कि वही मशीनिंग और वेल्डिंग अभ्यास लागू होता है।
स्थिति के अनुसार यांत्रिक गुण
एक ही बार को तीन काफी अलग ताकत स्तरों में ऑर्डर किया जा सकता है, और खरीद आदेश को यह बताना होगा कि कौन सा। नीचे दिए गए आंकड़े सामान्य रूप से बार स्टॉक के लिए मिल प्रमाण पत्र पर रिपोर्ट किए गए न्यूनतम हैं; वे प्रमाण पत्र के मूल्यों का विकल्प नहीं हैं जो हीट के साथ शिप होता है।
| स्थिति | तन्यता ताकत | उपज शक्ति 0.2% | बढ़ाव | विशिष्ट कठोरता |
|---|---|---|---|---|
| एनील्ड | 620 MPa न्यूनतम | 483 MPa न्यूनतम | 15% न्यूनतम | लगभग 24 HRC |
| कोल्ड वर्क्ड, स्ट्रेस रिलीव्ड | 860 MPa न्यूनतम | 760 MPa न्यूनतम | 10% न्यूनतम | लगभग 32 HRC |
| कोल्ड वर्क्ड 25% कमी | 1000 MPa विशिष्ट | 900 MPa विशिष्ट | 8% विशिष्ट | लगभग 36 HRC |
रसायन विज्ञान सीमाएं जो संख्याओं को संचालित करती हैं
ग्रेड 9 की दो हीट जिनमें एल्यूमीनियम और वैनेडियम समान हैं, 100 MPa तक भिन्न हो सकती हैं यदि ऑक्सीजन को सीमा के निचले सिरे पर नहीं रखा जाता है, क्योंकि ऑक्सीजन अल्फा टाइटेनियम में एक इंटरस्टीशियल स्ट्रेंथनर है। यही कारण है कि जब कोई हिस्सा ताकत-महत्वपूर्ण होता है तो रसायन विज्ञान तालिका तन्यता तालिका जितनी ही महत्वपूर्ण होती है।
| तत्व | आवश्यकता | यह क्यों नियंत्रित किया जाता है |
|---|---|---|
| एल्यूमीनियम | 2.5 से 3.5% | ठोस समाधान स्ट्रेंथनर, अल्फा स्टेबलाइजर |
| वैनेडियम | 2.0 से 3.0% | बीटा स्टेबलाइजर, कठोरता को नियंत्रित करता है |
| ऑक्सीजन | 0.12% अधिकतम | उच्च ऑक्सीजन ताकत बढ़ाता है और लचीलापन कम करता है |
| लोहा | 0.25% अधिकतम | स्क्रैप से अवशिष्ट, मजबूती के लिए कम रखा जाता है |
| हाइड्रोजन | 0.015% अधिकतम | हाइड्राइड एम्ब्रिटलमेंट को रोकता है |
| कार्बन और नाइट्रोजन | 0.05% और 0.03% अधिकतम | इंटरस्टीशियल, वेल्ड और थकान व्यवहार को प्रभावित करते हैं |
मिल प्रमाण पत्र कैसे पढ़ें
टेंशन टेस्ट ASTM E8 के अनुसार बार से काटे गए नमूने पर किया जाता है, आमतौर पर केंद्र के बजाय मध्य त्रिज्या पर, क्योंकि बाहरी फाइबर उन गुणों को ले जाते हैं जिन्हें ग्राहक मशीन में डालेगा। यील्ड को 0.2 प्रतिशत ऑफसेट पर रिपोर्ट किया जाता है, बढ़ाव को चार व्यास की गेज लंबाई पर मापा जाता है, और क्षेत्र में कमी को अलग से रिपोर्ट किया जाता है। कठोरता आने वाली सामग्री पर त्वरित जांच के लिए उपयोगी है लेकिन यह टेंशन टेस्ट का विकल्प नहीं ले सकती है; एक बार पर एक कठोरता रीडिंग सही दिख सकती है जो बढ़ाव में विफल रहती है। प्रमाण पत्र में हीट नंबर, स्थिति, परीक्षण मानक और वास्तविक मापा गया मान बताया जाना चाहिए, न कि केवल विनिर्देश न्यूनतम।
बार फॉर्म और सहनशीलता
3 मिमी से 25 मिमी तक कोल्ड ड्रॉन बार h9 या h11 सहनशीलता के साथ एक उज्ज्वल फिनिश के साथ आपूर्ति की जाती है, जो स्वचालित स्विस टर्निंग के लिए उपयुक्त है। 20 मिमी से 100 मिमी तक छीलकर और ग्राउंड बार सतह परत को हटा देता है और प्रति मीटर लगभग 2 मिमी तक सीधापन बनाए रखता है। 100 मिमी से 200 मिमी तक हॉट रोल्ड बार मशीनिंग के लिए ओवरसाइज़ आपूर्ति की जाती है। जहां ड्राइंग में पॉलिश सतह की आवश्यकता होती है, बार को सीधा करने के बाद पॉलिश किया जाता है ताकि फिनिश स्ट्रेटनर द्वारा चिह्नित न हो। सिरे चौकोर कटे हुए और चैम्फर्ड होते हैं, और प्रत्येक बंडल को ग्रेड, हीट नंबर, आकार और स्थिति के साथ लेबल किया जाता है।
कोल्ड वर्किंग, बेंडिंग और एनीलिंग
ग्रेड 9 जल्दी से काम करता है, इसलिए ग्रेड 2 पर एक मोड़ जो आसान है, उसे बड़े त्रिज्या या मध्यवर्ती एनील की आवश्यकता हो सकती है। नियम के तौर पर, एनील्ड स्टॉक के लिए बार व्यास के तीन गुना के मोड़ त्रिज्या की अनुमति दें और यदि हिस्से को 20 प्रतिशत से अधिक कोल्ड कमी की आवश्यकता है तो 700 से 750 डिग्री सेल्सियस पर वैक्यूम या निष्क्रिय वातावरण में एनील करें। एनीलिंग के बाद पिकलिंग सतह पर बनने वाली ऑक्सीजन युक्त परत को हटा देती है; वह परत कठोर और भंगुर होती है और यदि इसे रोल या मोड़ा जाता है तो यह दरार कर जाएगी।
ऑर्डरिंग और पैकिंग
व्यास, लंबाई, स्थिति, सतह और मानक के अनुसार उद्धरण, उदाहरण के लिए 20 मिमी Gr9 ASTM B265 एनील्ड, कोल्ड ड्रॉन h9, पॉलिश, 3000 मिमी। बार प्लाईवुड केस में लकड़ी के सेपरेटर के साथ पैक किए जाते हैं ताकि पॉलिश सतह पारगमन में रगड़ न जाए, और केस में मिल प्रमाण पत्र और पैकिंग सूची के साथ एक दस्तावेज़ पॉकेट होता है।

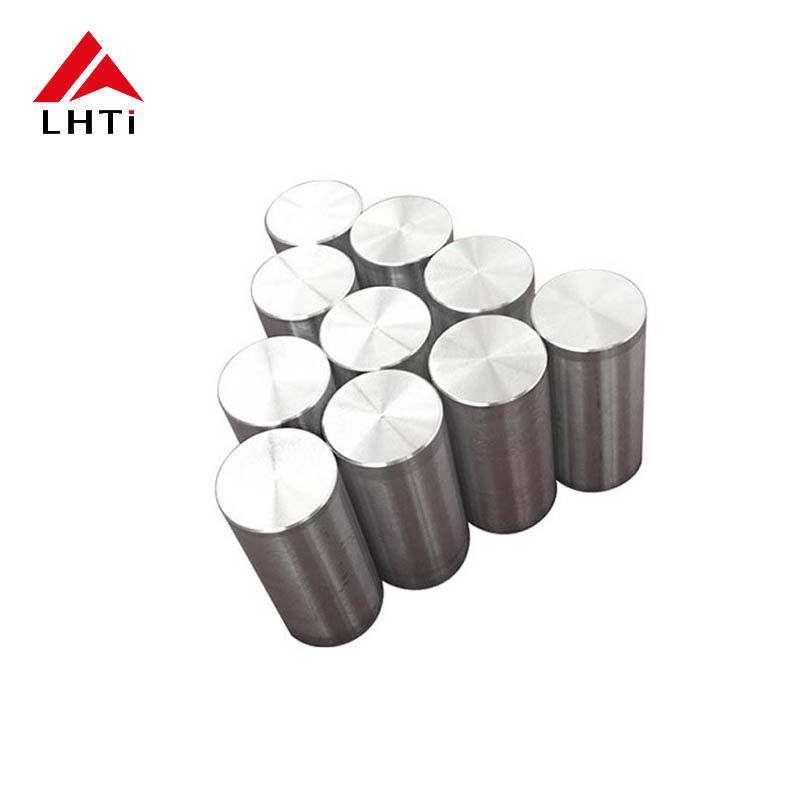

उत्पाद छवियां
