| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम रॉड |
| न्यूनतम आदेश मात्रा: | 200 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी,डी/ए,डी/पी,टी/टी |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |

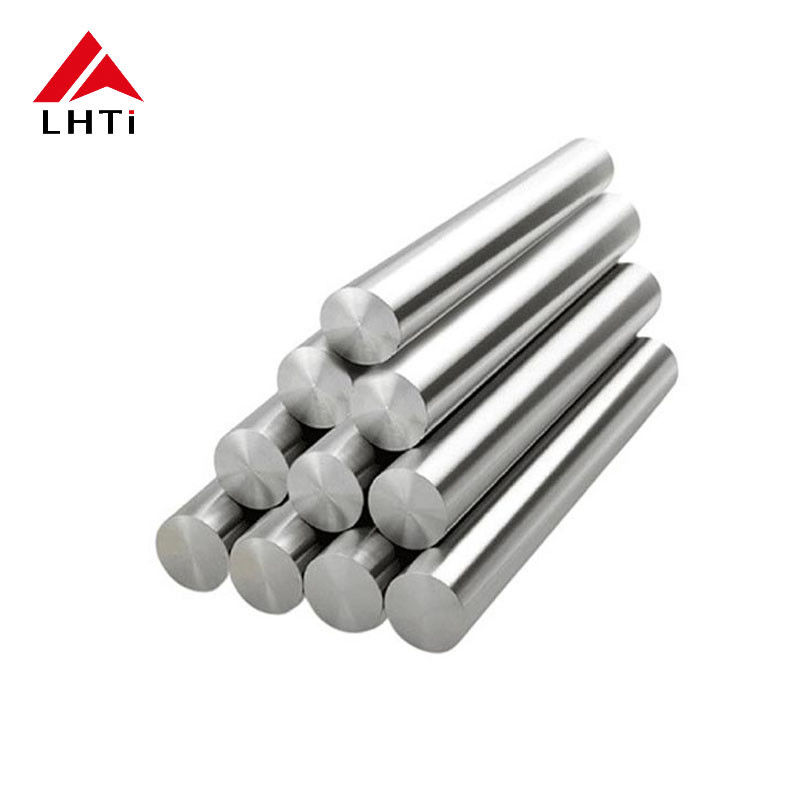

Gr5 Ti-6Al-4V टाइटेनियम बार AMS 4928 एनील्ड
दो Gr5 बार एक ही रसायन प्रमाणपत्र ले जा सकते हैं और फिर भी अलग-अलग मशीनिंग, थकान और फिनिश कर सकते हैं, क्योंकि Ti-6Al-4V के गुण मिश्र धातु के साथ-साथ इनगॉट से बार तक मिल द्वारा अपनाए गए मार्ग से तय होते हैं। यह पृष्ठ उस मार्ग का वर्णन करता है, AMS 4928 आपूर्तिकर्ता से क्या प्रमाणित करने के लिए कहता है, और परिणामी स्थिति का मशीन शॉप के लिए क्या मतलब है जो बार को एक तैयार हिस्से में बदल रहा है।
इनगॉट से एनील्ड बार तक
Gr5 को वैक्यूम के तहत दो बार पिघलाया जाता है, कास्ट संरचना को तोड़ने के लिए बीटा ट्रांसस के माध्यम से फोर्ज किया जाता है, आकार में रोल या खींचा जाता है, एनील्ड किया जाता है और फिर सीधा किया जाता है। प्रत्येक चरण एक निशान छोड़ता है जिसे ग्राहक विरासत में प्राप्त करता है, इसलिए खरीद आदेश को न केवल ग्रेड बल्कि स्थिति का नाम देना चाहिए।
| प्रक्रिया चरण | विशिष्ट नियंत्रण | यह तैयार बार में क्या तय करता है |
|---|---|---|
| डबल VAR मेल्टिंग | वैक्यूम, दो पास | स्वच्छता, एल्यूमीनियम या वैनेडियम का कोई अलगाव नहीं |
| बीटा फोर्जिंग | बीटा ट्रांसस के ऊपर और नीचे | कास्ट संरचना को तोड़ें, छिद्रों को बंद करें |
| रोलिंग या ड्राइंग | कमी अनुसूची, 700 से 950 डिग्री C | व्यास, ओवलिटी, ग्रेन फ्लो दिशा |
| एनीलिंग | 700 से 750 डिग्री C, वैक्यूम या आर्गन | तनाव से राहत दें, काम के बाद लचीलापन बहाल करें |
| सीधा और छीलना | 2 मिमी प्रति मीटर, ग्राउंड या टर्न किया हुआ | समरूपता और सतह अल्फा केस से मुक्त |
इक्विएक्सएड या बास्केटवीव माइक्रोस्ट्रक्चर
बीटा ट्रांसस के नीचे एनीलिंग एक इक्विएक्सएड अल्फा-बीटा संरचना छोड़ती है जिसमें अच्छा लचीलापन, थकान प्रतिरोध और अनुमानित मशीनिंग होती है। ट्रांसस के ऊपर बीटा एनीलिंग एक लैमेलर, बास्केटवीव संरचना उत्पन्न करती है जिसमें बेहतर क्रीप प्रतिरोध और फ्रैक्चर टफनेस होती है लेकिन कम लचीलापन और चैटर की अधिक प्रवृत्ति होती है। एयरोस्पेस ड्राइंग आमतौर पर इक्विएक्सएड स्थिति के लिए कहते हैं, और प्रमाणपत्र पर एक माइक्रोफ़ोटोग्राफ़ अनुभाग इसकी पुष्टि करने का एकमात्र विश्वसनीय तरीका है। कठोरता अकेले दोनों को अलग नहीं बताएगी।
AMS 4928 मिल से क्या प्रमाणित करने के लिए कहता है
AMS 4928 एयरोस्पेस उपयोग के लिए एनील्ड Ti-6Al-4V बार और फोर्जिंग स्टॉक को कवर करता है, और AMS 6931 अतिरिक्त स्वच्छता और निरीक्षण जोर के साथ बार और रॉड के रूप में एक ही मिश्र धातु को कवर करता है। एक आज्ञाकारी प्रमाणपत्र प्रति हीट रसायन विज्ञान, बार से काटे गए नमूने से तन्यता और उपज, बढ़ाव, कठोरता, माइक्रोस्ट्रक्चर और अल्ट्रासोनिक निरीक्षण के परिणाम की रिपोर्ट करता है। खरीदारों जिन्हें एक विशिष्ट स्थिति की आवश्यकता है, उन्हें इसे बताना चाहिए; मानक एक से अधिक की अनुमति देता है।
| AMS 4928 आवश्यकता | Gr5 बार पर सामान्य रूप से प्रमाणित मूल्य |
|---|---|
| रसायन विज्ञान | Al 5.5 से 6.75%, V 3.5 से 4.5%, O 0.20% अधिकतम, Fe 0.30% अधिकतम |
| तन्यता ताकत | 895 MPa न्यूनतम |
| उपज शक्ति 0.2% | 828 MPa न्यूनतम |
| बढ़ाव | 10% न्यूनतम, 4D गेज लंबाई |
| कठोरता | लगभग HV200, लगभग 30 HRC |
| माइक्रोस्ट्रक्चर | इक्विएक्सएड अल्फा-बीटा, कोई निरंतर ग्रेन बाउंड्री अल्फा नहीं |
| सतह | टर्न किया हुआ, ग्राउंड या पील्ड, अल्फा केस हटा दिया गया |
| परीक्षण | तनाव, कठोरता, अल्ट्रासोनिक, प्रति हीट रसायन विज्ञान |
सहनशीलता, सीधापन और मशीनिंग दक्षता
ग्राउंड बार पर 0.005 मिमी तक व्यास सहनशीलता अधिकांश रफिंग भत्ता को हटा देती है, जो छोटे भागों पर चक्र समय को छोटा करती है और सामग्री बचाती है। सीधी बार बार फीडर के माध्यम से बेहतर फ़ीड करती है और जब भाग को केंद्रों के बीच घुमाया जाता है तो समरूपता बनाए रखती है। HV200 पर Gr5 उच्च दबाव वाले कूलेंट के तहत कार्बाइड टूलिंग के साथ लगभग 30 से 50 मीटर प्रति मिनट पर कटता है; तेजी से चलने से गर्मी उत्पन्न होती है जो उपकरण के साथ प्रतिक्रिया करती है और सतह को वर्क-हार्डन करती है, और वर्क-हार्डन परत दूसरे पास पर खराब फिनिश का सामान्य कारण है।
ऑर्डरिंग और पैकिंग
व्यास, लंबाई, स्थिति, सतह, सहनशीलता और मानक के अनुसार उद्धरण, उदाहरण के लिए 25 मिमी Gr5 AMS 4928 एनील्ड, ग्राउंड h9, 3000 मिमी। बार को विभाजकों के साथ प्लाईवुड केस में पैक किया जाता है, केस को ग्रेड, हीट नंबर और आकार के साथ चिह्नित किया जाता है, और मिल प्रमाणपत्र शिपमेंट के साथ यात्रा करता है।
उत्पाद छवियां
