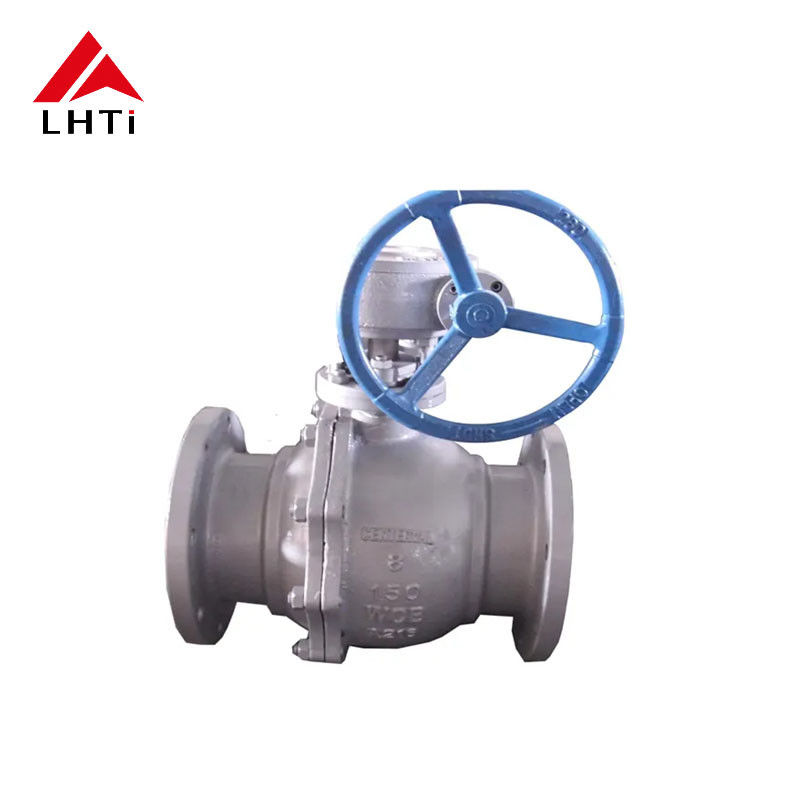

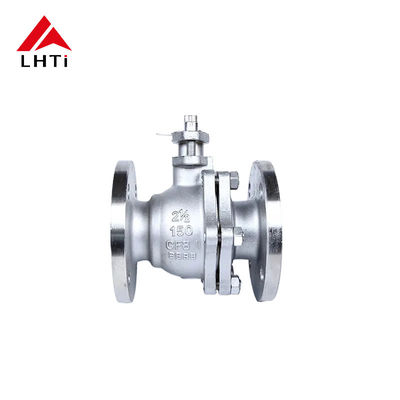

ग्रेड 5 टाइटेनियम बॉल वाल्व ताकत और हल्के वजन का अंतिम संयोजन

ब्रांड नाम:	LHTi
मॉडल संख्या:	वी पोर्ट टाइटेनियम बॉल वाल्व
न्यूनतम आदेश मात्रा:	1 टुकड़ा
कीमत:	विनिमय योग्य
भुगतान की शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता:	प्रति माह 5000 टुकड़े

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

बाओजी, चीन

प्रमाणन:

ISO9001,CE,etc

प्रवाह पैटर्न:

द्वि-दिशात्मक

ताला लगाने का यन्त्र:

वैकल्पिक

प्रकार:

2 टुकड़ा गेंद वाल्व

गुहा दबाव राहत:

हाँ

आग से सुरक्षित:

हाँ

शरीर के प्रकार:

एक-टुकड़ा, दो-टुकड़ा, तीन-टुकड़ा

बॉल ग्रेड:

Gr1 Gr2 Gr5 Gr9 Gr23 आदि

विशेषताएँ:

जैविक संगतता, गैर चुंबकीय

अंत कनेक्शन:

फ्लैंज्ड (एएनएसआई, जेआईएस, डीआईएन, जीबी)

सतह:

धातु आभा

अग्नि सुरक्षित डिज़ाइन:

एपीआई 607, एपीआई 6एफए

तापमान:

-196°C से 350°C (-320°F से 662°F)

तना सामग्री:

टाइटेनियम, स्टेनलेस स्टील

प्रमाणपत्र:

एपीआई 6डी, एपीआई 607, आईएसओ 9001

सतह का उपचार:

पॉलिश दर्पण उज्ज्वल

पैकेजिंग विवरण:

प्लाईवुड केस या पैलेट, या आपकी आवश्यकता के अनुसार

आपूर्ति की क्षमता:

प्रति माह 5000 टुकड़े

प्रमुखता देना:

ग्रेड 5 टाइटेनियम बॉल वाल्व

हल्के टाइटेनियम बॉल वाल्व

उच्च शक्ति टाइटेनियम गेंद वाल्व

उत्पाद वर्णन

ग्रेड-5 टाइटेनियम बॉल वाल्वः ताकत और हल्के वजन का अंतिम संयोजन

उच्च दबाव प्रणालियों के लिए प्रदर्शन विश्लेषण

उच्च दबाव तेल और गैस प्रणालियों में, सामग्री का चयन महत्वपूर्ण है। ग्रेड 5 (Gr5) टाइटेनियम अपने असाधारण शक्ति-से-वजन अनुपात, हल्के गुणों,और उत्कृष्ट संक्षारण प्रतिरोधयह विश्लेषण ग्रेड 5 टाइटेनियम बॉल वाल्वों के प्रदर्शन गुणों की जांच करता है, जो उच्च दबाव अनुप्रयोगों में उनकी विश्वसनीयता और दक्षता को उजागर करता है।

ग्रेड 5 टाइटेनियम को समझना

ग्रेड 5 टाइटेनियम (Ti-6Al-4V) में लगभग 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम होता है। यह मिश्र धातु उत्कृष्ट यांत्रिक गुण प्रदान करती है, जिसमें उच्च तन्यता शक्ति और कम घनत्व शामिल है,इसे ऐसे अनुप्रयोगों के लिए आदर्श बनाता है जिनमें ताकत और वजन दोनों पर विचार करने की आवश्यकता होती हैइसकी सूक्ष्म संरचना में अल्फा और बीटा चरण इसके असाधारण शक्ति-से-वजन अनुपात में योगदान करते हैं, जो अत्यधिक दबाव की स्थिति में प्रदर्शन बनाए रखने वाले मजबूत डिजाइनों को सक्षम करते हैं।

उच्च दबाव वाले वातावरण में संक्षारण प्रतिरोध

ग्रेड 5 टाइटेनियम स्टेनलेस स्टील जैसी पारंपरिक सामग्री की तुलना में बेहतर संक्षारण प्रतिरोध प्रदर्शित करता है।टाइटेनियम की निष्क्रिय ऑक्साइड परत पिटिंग से बचाता हैयह स्व-चिकित्सा परत कठोर वातावरण में वाल्व अखंडता सुनिश्चित करती है, विफलता जोखिम को कम करती है और परिचालन निरंतरता बनाए रखती है।

यांत्रिक गुण और प्रदर्शन

ग्रेड 5 टाइटेनियम में लगभग 1,200 एमपीए की तन्यता शक्ति और लगभग 1,100 एमपीए की उपज शक्ति के साथ प्रभावशाली यांत्रिक गुण हैं।ये विशेषताएं वाल्वों को बिना विरूपण के उच्च आंतरिक दबाव का सामना करने की अनुमति देती हैंसामग्री की कठोरता उत्कृष्ट पहनने के प्रतिरोध प्रदान करती है, जबकि महत्वपूर्ण थकान के बिना चक्रीय भार को सहन करने की क्षमता इसे उच्च दबाव द्रव नियंत्रण प्रणालियों के लिए आदर्श बनाती है।

डिजाइन संबंधी विचार

ग्रेड 5 टाइटेनियम अभिनव वाल्व डिजाइनों को सक्षम करता है जो संरचनात्मक अखंडता बनाए रखते हुए द्रव प्रवाह को अनुकूलित करते हैं।जबकि टाइटेनियम के हल्के प्रकृति अंतरिक्ष सीमित प्रतिष्ठानों के लिए कॉम्पैक्ट वाल्व की सुविधायह डिजाइन लचीलापन इंजीनियरों को उच्च दबाव वाले वातावरण में विशिष्ट परिचालन आवश्यकताओं को पूरा करने की अनुमति देता है।

परीक्षण और सत्यापन

कठोर परीक्षण उच्च दबाव अनुप्रयोगों में ग्रेड 5 टाइटेनियम गेंद वाल्व की विश्वसनीयता सुनिश्चित करता है। लीक दरों का आकलन करने के लिए अधिकतम नामित दबावों से अधिक दबावों के लिए वाल्वों को हाइड्रोस्टैटिक परीक्षण के विषयों,विरूपणथकान परीक्षण दोहराए गए तनाव चक्रों के माध्यम से वास्तविक दुनिया की परिचालन स्थितियों का अनुकरण करता है, दीर्घकालिक प्रदर्शन और स्थायित्व को मान्य करता है।

मुख्य लाभ

सटीक नियंत्रण: वी-पोर्ट डिजाइन सटीक प्रवाह दर मॉड्यूलेशन को सक्षम बनाता है
असाधारण संक्षारण प्रतिरोधः चुनौतीपूर्ण वातावरण में विश्वसनीय प्रदर्शन करता है
उच्च स्थायित्व: मजबूत निर्माण रखरखाव और डाउनटाइम को कम करता है
उच्च तापमान प्रदर्शनः उच्च तापमान सेटिंग्स में प्रभावी ढंग से काम करता है
हल्के वजन की ताकतः कुशल डिजाइन के लिए इष्टतम शक्ति-से-वजन अनुपात

औद्योगिक अनुप्रयोग

रासायनिक उद्योगः एसिड, क्षार और ऑक्साइड सहित संक्षारक माध्यमों से निपटना
पेट्रोलियम और प्राकृतिक गैसः निकासी, परिवहन और प्रसंस्करण में द्रव प्रवाह और दबाव को नियंत्रित करना
समुद्री इंजीनियरिंगः समुद्र के नीचे पाइपलाइनों और अपतटीय प्लेटफार्मों के लिए समुद्री जल संक्षारण प्रतिरोध
एयरोस्पेस: हाइड्रोलिक और ईंधन प्रणालियों के लिए हल्के, उच्च शक्ति गुण
खाद्य एवं औषधीय: गैर विषैले, संदूषण मुक्त द्रव नियंत्रण

तकनीकी विनिर्देश

दबाव रेटिंग	PN1.6-4.0Mpa वर्ग150-300Lb
नाममात्र व्यास	DN25-DN350 1"-14"
ड्राइव मोड	वर्म गियर, वायवीय, हाइड्रोलिक, इलेक्ट्रिक
शरीर, बोनट सामग्री	टीए1, टीए2, टीए10, ग्रेड2, ग्रेड3
गेंद सामग्री	टीए1, टीए2, टीए10, ग्रेड2, ग्रेड3
स्टेम सामग्री	टीए1, टीए2, टीए10, टीसी4, ग्रेड2, ग्रेड3, ग्रेड5
सीलिंग रिंग सामग्री	पीटीएफई, आरपीटीएफई, पीपीएल, पीईके
डिजाइन मानक	GB/T12237, ASME B16.34
आमने-सामने के आयाम	GB/T12221, API6D, ASME B16.10
फ्लैंज कनेक्शन	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
परीक्षण मानक	JB/T9092, GB/T13927, API6D, API598
