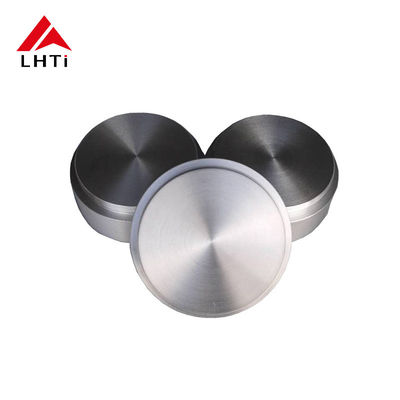

मेडिकल अनुप्रयोगों में उच्च शुद्धता स्पटरिंग के लिए मैग्नेट्रॉन स्पटरिंग लक्ष्य चांदी स्पटरिंग लक्ष्य टाइटेनियम डिस्क

मेडिकल अनुप्रयोगों में उच्च शुद्धता स्पटरिंग के लिए स्पटरिंग लक्ष्य चांदी स्पटरिंग लक्ष्य टाइटेनियम डिस्क

भौतिक वाष्प अवशोषण (पीवीडी) प्रक्रियाओं के क्षेत्र में, विभिन्न चिकित्सा अनुप्रयोगों में प्रयुक्त पतली फिल्मों के उत्पादन में टाइटेनियम स्पटरिंग लक्ष्य महत्वपूर्ण हैं।ये पतली फिल्म प्रदर्शन को बढ़ाने के लिए महत्वपूर्ण हैंविभिन्न टाइटेनियम ग्रेडों में ग्रेड 5 (Ti-6Al-4V) और ग्रेड 7 (Ti-0.15Pd) विशेष रूप से उनके अद्वितीय गुणों के कारण उल्लेखनीय हैं जो उन्हें चिकित्सा अनुप्रयोगों के लिए आदर्श बनाते हैं जब स्पटरिंग में उपयोग किया जाता है.

मेडिकल उद्योग के लिए अनुकूलित स्पटरिंग लक्ष्य धातु लक्ष्य और टाइटेनियम लक्ष्य सिलेंडर

चिकित्सा उद्योग में, उच्च गुणवत्ता वाली सामग्री की मांग है जो सुरक्षा, प्रभावशीलता और स्थायित्व सुनिश्चित करती है।स्पूटरिंग लक्ष्यों, विशेष रूप से धातु और टाइटेनियम लक्ष्यों ने अपने अद्वितीय गुणों और बहुमुखी प्रतिभा के कारण महत्वपूर्ण महत्व प्राप्त किया है।ये लक्ष्य सर्जिकल उपकरणों से लेकर प्रत्यारोपण तक विभिन्न प्रकार के चिकित्सा उपकरणों में उपयोग की जाने वाली पतली फिल्मों और कोटिंग्स के निर्माण में आवश्यक हैं।इस लेख में चिकित्सा अनुप्रयोगों के लिए अनुकूलित लक्ष्य धातु और टाइटेनियम लक्ष्य सिलेंडरों के स्पटरिंग की महत्वपूर्ण भूमिका का पता चलता है.

स्पटरिंग लक्ष्यों को समझना

स्पटरिंग एक जमाव तकनीक है जिसका उपयोग विभिन्न सब्सट्रेट पर पतली फिल्म बनाने के लिए किया जाता है। इस प्रक्रिया में एक लक्ष्य सामग्री को ऊर्जावान कणों, आमतौर पर आयनों,जो लक्ष्य की सतह से परमाणुओं को बाहर निकालते हैंइन उत्सर्जित परमाणुओं को एक पतली फिल्म बनाने के लिए एक सब्सट्रेट पर जमा कर दिया जाता है।स्पटरिंग को चिकित्सा अनुप्रयोगों में एक समान कोटिंग के साथ मोटाई और संरचना पर सटीक नियंत्रण के साथ उत्पादन करने की क्षमता के लिए पसंद किया जाता है.

टाइटेनियम सहित धातु लक्ष्य अपने अनुकूल यांत्रिक गुणों, संक्षारण प्रतिरोध और जैव संगतता के कारण चिकित्सा क्षेत्र में विशेष रूप से मूल्यवान हैं।व्यापक रूप से चिकित्सा अनुप्रयोगों के लिए उपयोग किया जाता है क्योंकि इसकी ताकत-से-वजन अनुपात और मानव ऊतक के साथ निर्बाध रूप से एकीकृत करने की क्षमता है.

चिकित्सा अनुप्रयोगों में टाइटेनियम का महत्व

टाइटेनियम चिकित्सा क्षेत्र में एक असाधारण सामग्री है, मुख्य रूप से इसकी जैव संगतता के कारण। यह महत्वपूर्ण प्रतिरक्षा प्रतिक्रियाओं को उत्तेजित नहीं करता है,इसे दीर्घकालिक प्रत्यारोपण के लिए आदर्श बनाता है जैसे कि ऑर्थोपेडिक प्रोस्थेटिक्स और दंत चिकित्सा उपकरणइसके अतिरिक्त, टाइटेनियम का संक्षारण प्रतिरोध यह सुनिश्चित करता है कि यह मानव शरीर के भीतर अक्सर पाए जाने वाले कठोर वातावरण में अपनी अखंडता बनाए रखता है।

जब स्पटरिंग लक्ष्य के रूप में उपयोग किया जाता है, तो विभिन्न चिकित्सा उपकरणों के लिए विशिष्ट आवश्यकताओं को पूरा करने के लिए टाइटेनियम को अनुकूलित किया जा सकता है। इस अनुकूलन में शुद्धता स्तर जैसे मापदंडों को समायोजित करना शामिल है,अनाज संरचना, और लक्ष्य सामग्री की कॉम्पैक्टनेस, जो सीधे जमा की गई फिल्मों के गुणों को प्रभावित करती है।

अनुकूलित टाइटेनियम लक्ष्यों की मुख्य विशेषताएं

1. उच्च शुद्धता: चिकित्सा अनुप्रयोगों में रोगी की सुरक्षा सुनिश्चित करने के लिए न्यूनतम संदूषण वाली सामग्री की आवश्यकता होती है। स्वच्छ और जैव संगत कोटिंग प्राप्त करने के लिए उच्च शुद्धता वाले टाइटेनियम लक्ष्य आवश्यक हैं,उपकरण लगाए जाने पर प्रतिकूल प्रतिक्रियाओं के जोखिम को कम करना.

2. समान क्रिस्टल अनाज: स्पटरिंग लक्ष्य की क्रिस्टलीय संरचना जमा की गई फिल्म की गुणवत्ता को प्रभावित करती है।समान क्रिस्टल दाने फिल्म की स्थिर मोटाई और बेहतर यांत्रिक गुणों के लिए नेतृत्व करते हैं, जो चिकित्सा उपकरणों के प्रदर्शन के लिए महत्वपूर्ण हैं।

3. अच्छी कॉम्पैक्टनेसः टिकाऊ और स्थिर लक्ष्य स्पटरिंग प्रक्रिया के तनाव का सामना करते हैं, विश्वसनीय प्रदर्शन सुनिश्चित करते हैं। कॉम्पैक्ट लक्ष्य विरूपण का विरोध करते हैं और अखंडता बनाए रखते हैं,जो उच्च गुणवत्ता वाले कोटिंग्स के उत्पादन के लिए महत्वपूर्ण है.

चिकित्सा उद्योग में स्पटरिंग लक्ष्यों के अनुप्रयोग

अनुकूलित टाइटेनियम स्पटरिंग लक्ष्यों का उपयोग विभिन्न प्रकार के चिकित्सा अनुप्रयोगों में किया जाता है, जिनमें शामिल हैंः

• ऑर्थोपेडिक प्रत्यारोपणः टाइटेनियम कोटिंग्स ऑर्थोपेडिक उपकरणों की सतह गुणों को बढ़ाती हैं, जैव संगतता में सुधार करती हैं और पहनने को कम करती हैं।यह उन प्रत्यारोपणों के लिए महत्वपूर्ण है जो महत्वपूर्ण यांत्रिक भार सहन करते हैं.

• दंत प्रत्यारोपणः स्पटर किए गए टाइटेनियम कोटिंग्स दंत प्रत्यारोपण के अस्थि एकीकरण में सुधार करते हैं, आसपास के हड्डी के ऊतक के साथ बेहतर बंधन को बढ़ावा देते हैं।

• सर्जिकल उपकरण: स्पटरिंग के माध्यम से लागू कोटिंग्स सर्जिकल उपकरणों की कठोरता और संक्षारण प्रतिरोध को बढ़ा सकते हैं।उनके जीवनकाल को लम्बा करने और बार-बार नसबंदी चक्र के माध्यम से उनके प्रदर्शन को बनाए रखने के लिए.

• दवा वितरण प्रणालीः अभिनव स्पटरिंग तकनीक अल्ट्रा पतली फिल्मों के विकास की अनुमति देती है जो नियंत्रित दवा रिलीज़ को सुविधाजनक बना सकती है, जिससे उपचार की प्रभावशीलता में सुधार होता है।

स्पटरिंग प्रौद्योगिकी में भविष्य के रुझान

जैसा कि चिकित्सा उद्योग विकसित होता रहता है, स्पटरिंग तकनीक की भूमिका तेजी से महत्वपूर्ण होती जा रही है।उन्नत सामग्रियों और जमाव तकनीकों पर चल रहे शोध से चिकित्सा अनुप्रयोगों के लिए नई संभावनाओं का खुलासा करने का वादा किया जाता हैउदाहरण के लिए, नैनो टेक्नोलॉजी को स्पटरिंग प्रक्रियाओं में शामिल करने से मल्टीफंक्शनल कोटिंग्स के विकास का कारण बन सकता है जो एंटीमाइक्रोबियल गुणों को बढ़ी हुई यांत्रिक ताकत के साथ जोड़ते हैं।

इसके अतिरिक्त, व्यक्तिगत चिकित्सा पर बढ़ता जोर व्यक्तिगत रोगी की जरूरतों के अनुरूप अनुकूलित स्पटरिंग लक्ष्यों की मांग को बढ़ा रहा है।निर्माता इन विशिष्ट आवश्यकताओं को पूरा करने वाले स्पटरिंग लक्ष्य बनाने के लिए उन्नत उत्पादन विधियों में निवेश कर रहे हैं, यह सुनिश्चित करना कि चिकित्सा उपकरण इष्टतम परिणाम प्रदान कर सकें।

चिकित्सा उपयोग में टाइटेनियम

टाइटेनियम, विशेष रूप से ग्रेड 1 और ग्रेड 2, अपनी जैव संगतता, ताकत और हल्के वजन की विशेषताओं के लिए चिकित्सा और जैव चिकित्सा क्षेत्रों में अत्यधिक मूल्यवान है।यह आमतौर पर चिकित्सा उपकरणों में प्रयोग किया जाता है क्योंकि यह शरीर के लिए हानिकारक नहीं है और एलर्जी प्रतिक्रियाओं का कारण नहीं बन सकता है.

टाइटेनियम के मुख्य चिकित्सा उपयोग:

1. ऑर्थोपेडिक इम्प्लांट: टाइटैनियम का उपयोग आमतौर पर हड्डी के स्क्रू, प्लेट, जोड़ों के प्रतिस्थापन और रीढ़ की हड्डी के इम्प्लांट में किया जाता है क्योंकि यह हड्डी के गुणों की नकल करता है।
2. दंत प्रत्यारोपणः टाइटेनियम की जैव संगतता और ताकत इसे दंत प्रत्यारोपण के लिए एक आदर्श विकल्प बनाती है, जिसके लिए उच्च स्थायित्व और संक्षारण प्रतिरोध की आवश्यकता होती है।
3. चिकित्सा उपकरण: इसके संक्षारण प्रतिरोध के कारण, सर्जिकल उपकरण, सुइयां, स्केलपल्स और अन्य चिकित्सा उपकरण अक्सर टाइटेनियम या टाइटेनियम मिश्र धातु से बने होते हैं।
4. प्रोस्थेटिक्स: टाइटेनियम का उपयोग अपने हल्के वजन और ताकत के संयोजन के लिए प्रोस्थेटिक अंगों और प्रत्यारोपणों के उत्पादन में किया जाता है।
5. हृदय संबंधी उपकरण: टाइटेनियम का उपयोग मानव शरीर में गैर-प्रतिक्रियाशील प्रकृति के कारण पेसमेकर केस, स्टेंट और वाल्व के उत्पादन में किया जाता है।
6. पहनने के प्रतिरोधी कोटिंग्सः पहनने के प्रतिरोध को बढ़ाने, घर्षण को कम करने और जैव संगतता में सुधार करने के लिए चिकित्सा उपकरणों पर पतली कोटिंग्स जमा करने के लिए टाइटेनियम स्पटरिंग लक्ष्यों का उपयोग किया जा सकता है।

टाइटेनियम ग्रेडः

टाइटेनियम एक अत्यधिक बहुमुखी धातु है, और इसे इसकी संरचना और गुणों के आधार पर विभिन्न ग्रेडों में वर्गीकृत किया जाता है। इन ग्रेडों को आम तौर पर तीन मुख्य श्रेणियों में वर्गीकृत किया जाता हैःवाणिज्यिक रूप से शुद्ध (सीपी) टाइटेनियमयहाँ सबसे आम टाइटेनियम ग्रेड का अवलोकन दिया गया हैः

1वाणिज्यिक रूप से शुद्ध (सीपी) टाइटेनियम

वाणिज्यिक रूप से शुद्ध टाइटेनियम न्यूनतम मिश्र धातु तत्वों के साथ टाइटेनियम का सबसे बुनियादी रूप है। यह आमतौर पर उत्कृष्ट संक्षारण प्रतिरोध और जैव संगतता की आवश्यकता वाले अनुप्रयोगों में उपयोग किया जाता है,लेकिन यह टाइटेनियम मिश्र धातुओं की उच्च शक्ति नहीं है.

• ग्रेड 1 (CP1):

  • संरचनाः कम से कम 99.5% टाइटेनियम, बहुत कम मात्रा में लोहा और ऑक्सीजन के साथ।
  • गुण: ग्रेड 1 वाणिज्यिक रूप से शुद्ध ग्रेड में सबसे नरम और सबसे अधिक लचीला है। यह उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है, विशेष रूप से समुद्र के पानी जैसे अत्यधिक संक्षारक वातावरण में।
  • अनुप्रयोग: रासायनिक प्रसंस्करण, समुद्री अनुप्रयोग, चिकित्सा प्रत्यारोपण, एयरोस्पेस घटक।

• ग्रेड 2 (CP2):

  • संरचनाः कम से कम 99.2% टाइटेनियम।
  • गुणः ग्रेड 2 में ग्रेड 1 की तुलना में थोड़ी अधिक ताकत होती है, जबकि अभी भी उत्कृष्ट संक्षारण प्रतिरोध बरकरार रहता है। यह सबसे व्यापक रूप से उपयोग किया जाने वाला वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड है।
  • अनुप्रयोग: हीट एक्सचेंजर, एयरोस्पेस, चिकित्सा उपकरण (इम्प्लांट, सर्जिकल उपकरण) और समुद्री अनुप्रयोग।

• ग्रेड 3 (CP3):

  • संरचनाः कम से कम 99% टाइटेनियम।
  • गुणः ग्रेड 2 से अधिक शक्ति प्रदान करता है लेकिन थोड़ा कम आकार देता है।
  • अनुप्रयोग: रासायनिक प्रसंस्करण, समुद्री, बिजली उत्पादन और चिकित्सा अनुप्रयोग।

• ग्रेड 4 (CP4):

  • संरचनाः कम से कम 98.5% टाइटेनियम।
  • गुण: व्यापारिक रूप से शुद्ध ग्रेडों में सबसे मजबूत, उत्कृष्ट शक्ति-से-वजन अनुपात प्रदान करता है।यह ग्रेड 2 की तुलना में थोड़ा कम संक्षारण प्रतिरोध है, लेकिन अभी भी अधिकांश औद्योगिक और चिकित्सा उपयोगों के लिए उत्कृष्ट है.
  • अनुप्रयोग: एयरोस्पेस, रासायनिक उद्योग, समुद्री, चिकित्सा प्रत्यारोपण, ऑटोमोटिव घटक।

2टाइटेनियम मिश्र धातु

टाइटेनियम मिश्र धातु आम तौर पर वाणिज्यिक रूप से शुद्ध टाइटेनियम की तुलना में अधिक मजबूत होती है और इसमें बेहतर गुण होते हैं, जैसे कि बेहतर ताकत, बेहतर थकान प्रतिरोध और कभी-कभी बेहतर संक्षारण प्रतिरोध।इन मिश्र धातुओं को आमतौर पर टाइटेनियम के साथ मिश्र धातु तत्वों द्वारा वर्गीकृत किया जाता है, जैसे कि एल्यूमीनियम, वैनेडियम, मोलिब्डेनम, लोहा या जिरकोनियम।

अल्फा मिश्र धातु

ये टाइटेनियम मिश्र धातुएं मुख्य रूप से एल्यूमीनियम के साथ मिश्रित होती हैं और उच्च तापमान पर उत्कृष्ट शक्ति और संक्षारण प्रतिरोध प्रदान करती हैं।

• ग्रेड 5 (Ti-6Al-4V):

  • संरचनाः 90% टाइटेनियम, 6% एल्यूमीनियम, 4% वैनेडियम।
  • गुण: ग्रेड 5 टाइटेनियम सबसे अधिक इस्तेमाल होने वाले टाइटेनियम मिश्र धातुओं में से एक है। यह मिश्र धातु ताकत, हल्के वजन और संक्षारण प्रतिरोध का उत्कृष्ट संतुलन प्रदान करता है।यह भी अपने यांत्रिक गुणों को और बढ़ाने के लिए गर्मी-उपचार योग्य है.
  • अनुप्रयोग: एयरोस्पेस (एयरक्राफ्ट, रॉकेट), चिकित्सा प्रत्यारोपण (अर्थोपेडिक और दंत चिकित्सा), नौसेना, बिजली उत्पादन और खेल उपकरण।

• ग्रेड 6 (Ti-5Al-2.5Sn):

  • संरचनाः 5% एल्यूमीनियम, 2.5% टिन, और शेष टाइटेनियम।
  • गुणः ग्रेड 5 की तुलना में बेहतर वेल्डेबिलिटी प्रदान करता है और उच्च तापमान अनुप्रयोगों के लिए उपयोग किया जाता है जहां अभी भी कुछ संक्षारण प्रतिरोध की आवश्यकता होती है।
  • अनुप्रयोग: एयरोस्पेस घटक, उच्च तापमान अनुप्रयोग, गैस टरबाइन इंजन।

बीटा मिश्र धातु

बीटा मिश्र धातुओं में बीटा-चरण स्थिरीकरकों (जैसे वैनेडियम, मोलिब्डेनम, या क्रोमियम) की अधिक मात्रा होती है, जो उनकी ताकत, आकार और उच्च तापमान ऑक्सीकरण के प्रतिरोध में सुधार करती है।इनका उपयोग आमतौर पर उच्च शक्ति के अनुप्रयोगों में किया जाता है.

• ग्रेड 9 (Ti-3Al-2.5V):

  • संरचनाः 3% एल्यूमीनियम, 2.5% वैनेडियम और टाइटेनियम।
  • गुणः ग्रेड 5 से अधिक शक्ति प्रदान करता है लेकिन अधिक ढाला और वेल्डेबल है। इसमें मध्यम स्तर का संक्षारण प्रतिरोध है।
  • अनुप्रयोग: एयरोस्पेस, खेल उपकरण, रासायनिक प्रसंस्करण और चिकित्सा अनुप्रयोग।

• ग्रेड 12 (Ti-0.3Mo-0.8Ni):

  • संरचनाः 0.3% मोलिब्डेनम, 0.8% निकेल, और शेष टाइटेनियम।
  • गुण: ग्रेड 12 शक्ति, वेल्डेबिलिटी और संक्षारण प्रतिरोध का उत्कृष्ट संयोजन प्रदान करता है।
  • अनुप्रयोग: रासायनिक प्रसंस्करण, समुद्री अनुप्रयोग और चिकित्सा प्रत्यारोपण।

अल्फा-बीटा मिश्र धातु

ये मिश्र धातुएं अल्फा और बीटा दोनों चरणों का मिश्रण हैं और ताकत, आकार और संक्षारण प्रतिरोध का संतुलन प्रदान करती हैं।अल्फा-बीटा मिश्र धातु संरचनात्मक और उच्च प्रदर्शन अनुप्रयोगों में सबसे अधिक इस्तेमाल किया टाइटेनियम मिश्र धातु हैं.

• ग्रेड 23 (Ti-6Al-4V ELI):
  • संरचनाः 6% एल्यूमीनियम, 4% वैनेडियम, कार्बन, ऑक्सीजन और नाइट्रोजन जैसे अतिरिक्त कम अंतराल तत्वों के साथ।
  • गुणः यह ग्रेड 5 का अतिरिक्त निम्न इंटरस्टिशियल (ELI) संस्करण है। यह बेहतर जैव संगतता प्रदान करता है, जिससे यह चिकित्सा प्रत्यारोपण के लिए विशेष रूप से उपयोगी हो जाता है।ग्रेड 23 अपने उत्कृष्ट शक्ति-वजन अनुपात और उत्कृष्ट थकान प्रतिरोध के लिए जाना जाता है.
  • अनुप्रयोग: ऑर्थोपेडिक प्रत्यारोपण, एयरोस्पेस, दंत प्रत्यारोपण और खेल उपकरण।

3विशेष टाइटेनियम मिश्र धातु

ये मिश्र धातु विशेष रूप से विशेष अनुप्रयोगों के लिए विकसित किए गए हैं जिनके लिए बहुत विशिष्ट गुणों की आवश्यकता होती है।

• ग्रेड 7 (Ti-0.15Pd):

  • संरचनाः टाइटेनियम 0.12-0.25% पैलेडियम के साथ।
  • गुणः अत्यधिक अम्लीय वातावरण में, विशेष रूप से क्लोराइड युक्त वातावरण में इसके उत्कृष्ट संक्षारण प्रतिरोध के लिए जाना जाता है। यह अन्य मिश्र धातुओं की तुलना में अधिक जैव संगत भी है,इसे चिकित्सा अनुप्रयोगों के लिए उपयुक्त बनाना.
  • अनुप्रयोग: चिकित्सा उपकरण, एयरोस्पेस, रासायनिक प्रसंस्करण और समुद्री अनुप्रयोग।

• ग्रेड 11 (Ti-0.3Pd):

  • संरचनाः 0.3% पल्लाडियम, और शेष टाइटेनियम।
  • गुणः ग्रेड 7 के समान, संक्षारण प्रतिरोध को बढ़ाने के लिए थोड़ा अधिक पल्लाडियम सामग्री के साथ। यह आमतौर पर अधिक मांग वाले वातावरण में उपयोग किया जाता है।
  • अनुप्रयोग: एयरोस्पेस, रासायनिक प्रसंस्करण और समुद्री वातावरण।

• ग्रेड 13 (Ti-0.3Ni):

  • संरचनाः 0.3% निकेल और टाइटेनियम।
  • गुणः अच्छा संक्षारण प्रतिरोध प्रदान करता है और उन अनुप्रयोगों में उपयोग किया जाता है जिनके लिए कुछ रासायनिक वातावरण में उच्च शक्ति और उत्कृष्ट प्रदर्शन की आवश्यकता होती है।
  • अनुप्रयोग: समुद्री अनुप्रयोग, रासायनिक प्रसंस्करण।

निष्कर्ष:

टाइटेनियम मिश्र धातु स्पटरिंग लक्ष्य, जिसमें टियाएल मिश्र धातु शामिल हैं, व्यापक रूप से एयरोस्पेस से इलेक्ट्रॉनिक्स और बायोमेडिकल तक उद्योगों में कोटिंग अनुप्रयोगों के लिए उपयोग की जाने वाली बहुमुखी सामग्री हैं।ये सामग्री असाधारण गुण प्रदान करती हैं जैसे कि शक्ति, संक्षारण प्रतिरोध, जैव संगतता, और पहनने के प्रतिरोध, उन्हें मांग वाले अनुप्रयोगों के लिए आदर्श बनाते हैं जिन्हें टिकाऊ, उच्च प्रदर्शन वाली पतली फिल्मों की आवश्यकता होती है।टाइटेनियम स्पटरिंग लक्ष्य का चयन करते समय, मिश्र धातु संरचना, शुद्धता और लक्ष्य ज्यामिति जैसे कारकों को स्पटरिंग प्रक्रिया में इष्टतम परिणाम प्राप्त करने के लिए माना जाना चाहिए।
