| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |
ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज क्लास 150
एक स्लिप-ऑन फ्लैंज व्यावहारिक विकल्प है जब साइट पर बट वेल्डिंग मशीन के बिना टाइटेनियम लाइन का निर्माण करना हो। पाइप बोर से गुजरता है और दोनों तरफ से फिलेट किया जाता है, इसलिए फ्लैंज को मशीन वाले काउंटरबोर के बजाय आंख से लगाया और टैग किया जाता है। यह पृष्ठ ग्रेड 1, ग्रेड 2 और ग्रेड 12 के ASME B16.5 क्लास 150 संस्करण को कवर करता है, जिसमें गैस्केटेड जोड़ों के लिए रेज्ड फेस और फुल फेस गैस्केट या कास्ट आयरन के साथ मिलान के लिए फ्लैट फेस शामिल है।
स्लिप-ऑन जॉइंट कैसे बनाया जाता है
4 इंच तक के साइज़ के लिए बोर को पाइप के बाहरी व्यास से लगभग 1 मिमी बड़ा मशीन किया जाता है, ताकि फ्लैंज अपनी जगह पर स्लाइड हो जाए और पाइप का सिरा फेस के साथ फ्लश हो जाए। दो फिलेट वेल्ड, एक हब के अंदर और एक बाहर, लोड उठाते हैं; असेंबली एक थ्रेडेड जॉइंट से अधिक मजबूत होती है और बट वेल्ड की तुलना में बहुत कम तैयारी की आवश्यकता होती है। क्योंकि पाइप को सटीक लंबाई में काटने की आवश्यकता नहीं होती है, स्लिप-ऑन फ्लैंज साइट माप त्रुटियों को सहन करते हैं और मौजूदा लाइन पर बदलने में आसान होते हैं।
क्लास 150 आयाम ASME B16.5 के अनुसार
| NPS | बाहरी व्यास | मोटाई | बोल्ट सर्कल | बोल्ट |
| 1/2 इंच | 89 मिमी | 11.2 मिमी | 60.5 मिमी | 4 x M12 |
| 1 इंच | 108 मिमी | 14.2 मिमी | 79.5 मिमी | 4 x M12 |
| 2 इंच | 152 मिमी | 19.1 मिमी | 120.7 मिमी | 4 x M16 |
| 3 इंच | 190 मिमी | 23.9 मिमी | 152.4 मिमी | 4 x M16 |
| 4 इंच | 229 मिमी | 23.9 मिमी | 190.5 मिमी | 8 x M16 |
| 6 इंच | 279 मिमी | 25.4 मिमी | 241.3 मिमी | 8 x M20 |
| 8 इंच | 343 मिमी | 28.4 मिमी | 298.5 मिमी | 8 x M20 |
ग्रेड चयन
ग्रेड 1 का उपयोग कम दबाव वाले पानी और समुद्री जल के लिए किया जाता है जहां डक्टिलिटी और वेल्डेबिलिटी सबसे महत्वपूर्ण होती है, जिसमें न्यूनतम तन्यता ताकत 240 MPa होती है। ग्रेड 2 सामान्य पाइपिंग के लिए 345 MPa न्यूनतम तन्यता और 275 MPa यील्ड के साथ वर्कहॉर्स है। ग्रेड 12 में 0.2 से 0.4 प्रतिशत मोलिब्डेनम और 0.6 से 0.9 प्रतिशत निकल जोड़ा जाता है, जो इसे कम करने वाले एसिड और गर्म क्लोराइड सेवा में क्रेविस अटैक के प्रतिरोध को बढ़ाता है; यह हाइड्रोक्लोरिक एसिड हैंडलिंग और हीट एक्सचेंजर कनेक्शन के लिए निर्दिष्ट ग्रेड है जहां ग्रेड 2 पिटिंग करता है। ग्रेड 7, जिसमें 0.12 से 0.25 प्रतिशत पैलेडियम होता है, सबसे आक्रामक कम करने वाले वातावरण के लिए उपलब्ध है।
फेसिंग, मार्किंग और निरीक्षण
रेज्ड फेस फ्लैंज 2 मिमी रेज्ड फेस और 125 से 250 AARH फिनिश के साथ आपूर्ति किए जाते हैं, फ्लैट फेस फुल फेस गैस्केट सतह के साथ। प्रत्येक फ्लैंज को ग्रेड, साइज़, क्लास और हीट नंबर के साथ चिह्नित किया जाता है, और हीट नंबर पैकिंग लिस्ट पर दोहराया जाता है ताकि सामग्री को मिल सर्टिफिकेट तक ट्रेस किया जा सके। ASME सेक्शन V के अनुसार अल्ट्रासोनिक और पेनिट्रेंट टेस्टिंग अनुरोध पर उपलब्ध हैं, और प्रत्येक लॉट के लिए ASME B16.5 टेबल के अनुसार डायमेंशनल रिपोर्ट जारी की जाती है।

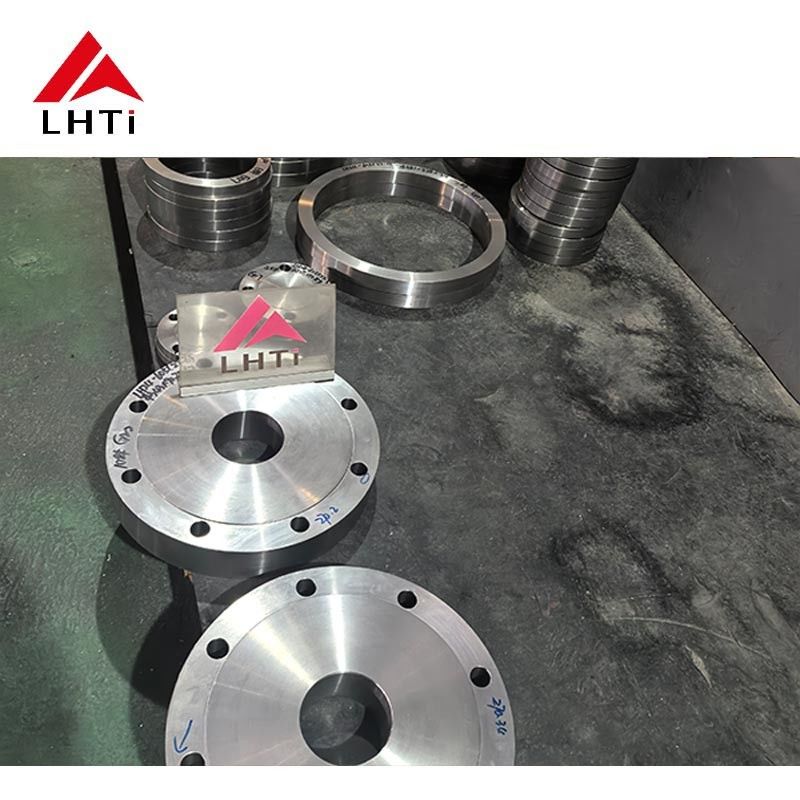

उत्पाद छवियां
