डीएन15 टाइटेनियम स्लिप-ऑन फ्लैंज एएसएमई बी16.5 क्लास 150

DN15 टाइटेनियम स्लिप-ऑन फ्लैंज ASME B16.5 क्लास 150

DN15, या 1/2 इंच, ASME B16 में सूचीबद्ध सबसे छोटा आकार है।5, और इस आकार का एक स्लिप-ऑन फ्लैंज शायद ही कभी इसके दबाव रेटिंग द्वारा सीमित होता है।क्या संयुक्त जीवित रहता है तय करता है फ्लैंज छेद और 1/2 इंच निर्बाध पाइप की दीवार के बीच फिट यह पर स्लाइड करता हैयह फ्लैंज ग्रेड 2 या ग्रेड 7 में टाइटेनियम से मशीनीकृत है और एक उठाया हुआ चेहरा के साथ आपूर्ति की जाती है, जो एक 1/2 इंच के मिलान वाले निर्बाध पाइप के साथ जोड़े जाने के लिए तैयार है।

पाइप की दीवार जोड़ों को नियंत्रित करती है

एक स्लिप-ऑन फ्लैंज पाइप द्वारा स्थित है, न कि एक मशीनीकृत सॉकेट द्वारा, इसलिए बोर को पाइप के बाहरी व्यास को ठंडा पर स्लाइड करने और अभी भी जमा करने के लिए एक फिलेट छोड़ने के लिए पर्याप्त रिक्ति के साथ साफ करना होगा।अनुसूची 10S 1/2 इंच में पाइप 2 के आसपास एक दीवार है.8 मिमी; अनुसूची 80 एस 5 मिमी से अधिक है। पतली दीवार पर जोखिम जलने के माध्यम से है और एक ढीला पट्टिका जो अंगूठे पर दरार है।भारी दीवार पर फ्लैंज बहुत अधिक गर्मी अवशोषित करता है और उठाया चेहरे गैसकेट लाइन पर रिसाव के लिए पर्याप्त विकृत कर सकते हैंदोनों वेल्डिंग चर हैं, सामग्री चर नहीं, यही कारण है कि पाइप कार्यक्रम आदेश के साथ कहा जाना चाहिए।

फ्लैंज डेटा

ग्रेड 2 या ग्रेड 7

ग्रेड 2 अधिकांश कार्य को कवर करता हैः समुद्री जल, नमकीन, क्लोरीकृत शीतलन जल, हाइपोक्लोराइट खुराक और खाद्य ग्रेड लाइनें, जहां व्यावसायिक रूप से शुद्ध धातु निष्क्रिय होती है और साफ रहती है। ग्रेड 7 में 0 जोड़ा जाता है।12 से 0.25 प्रतिशत पैलाडियम, जो हाइड्रोक्लोरिक जैसे कम करने वाले एसिड में टूटने की क्षमता को बढ़ाता है और गर्म क्लोराइड सेवा में जहां ग्रेड 2 गड्ढे शुरू हो जाएगा।एक डीएन15 लाइन के लिए लागत अंतर छोटा है, इसलिए विकल्प को सामान्य मामले के बजाय सबसे खराब मामले की रसायन विज्ञान का पालन करना चाहिए।

वर्ग 150 परिवेश के तापमान पर एक रेटिंग है। जैसे-जैसे लाइन का तापमान बढ़ता है, अनुमेय दबाव गिरता है, इसलिए एक गर्म 1/2 इंच की शाखा को हेडलाइन नंबर के बजाय रेटिंग तालिका की आवश्यकता होती है।स्टेनलेस स्टील की तुलना में टाइटेनियम का थर्मल विस्तार भी कम है, जो एक हीटिंग अप और कूलिंग डाउन चक्र के माध्यम से बोल्ट लोड को अधिक स्थिर रखता है।

एक DN15 स्लिप-ऑन वेल्डिंग

क्योंकि भाग छोटा है, गर्मी इनपुट प्रति पास एक बड़े flange पर की तुलना में अधिक मायने रखता है. पाइप के लिए flange वर्ग संलग्न, एक सीधी किनारे के साथ चेहरे रन-आउट की जाँच,फिर पहले अंदर के टुकड़े को वेल्ड करें और फिर बाहर के टुकड़े को, वैकल्पिक पक्षों ताकि खींच संतुलित रहता है। ऊपर उठाया चेहरे से आर्क रखें। नाब के पीछे एक शीतलन अंगूठी या एक नम कपड़े चेहरे फ्लैट रखता है, और अंतिम पास के बाद एक धीमी ठंड कठिन से बचता है,दरार प्रवण क्षेत्र जिसे हवा ठंडा करने से मोटे खंडों में छोड़ दिया जा सकता हैवेल्डिंग के बाद अचार करना हीट टोन में निष्क्रिय फिल्म को बहाल करता है।

निरीक्षण और पैकिंग

प्रत्येक बैच को B16 के साथ आयामी रूप से जाँच की जाती है।5, नाब पर पहचाने जाने वाले सकारात्मक सामग्री और गर्मी संख्या तक का पता लगाया जाता है, और एक प्लाईवुड मामले में पैक किया जाता है, जिससे चेहरे को संरक्षित किया जाता है ताकि दागों को बरकरार रखा जा सके।ग्रेड और पाइप कार्यक्रम, और एक ही शिपमेंट में मिलान किए गए गास्केट और बोल्ट सेट जोड़े जा सकते हैं यदि लाइन को एक इकाई के रूप में बनाया जा रहा है।

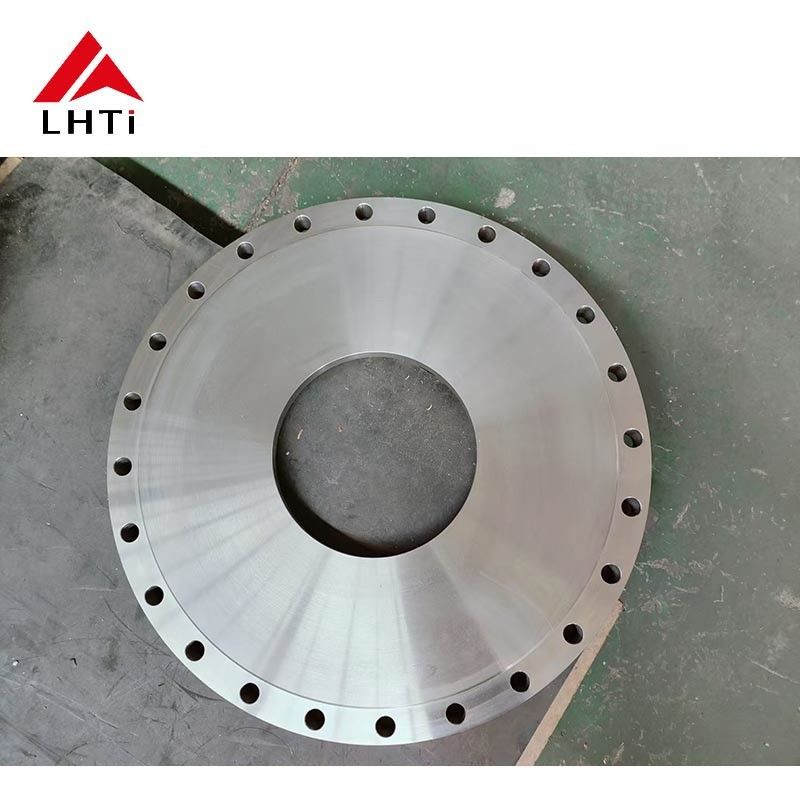

उत्पाद चित्र
