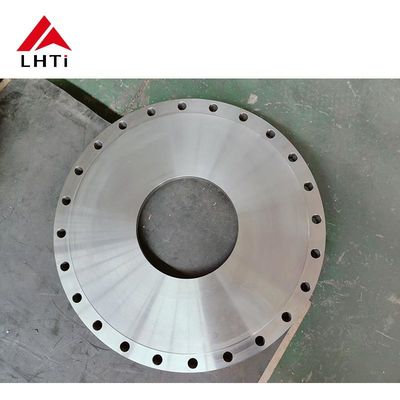

ASME B16.5 Ti Gr 2 टाइटेनियम फ्लैंज Gr7 स्लिप ऑन फ्लैंज 1/2" क्लास 150# 1/2" सीमलेस पाइप

ASME B16.5 Ti Gr 2 टाइटेनियम फ्लैंज Gr7 स्लिप ऑन फ्लैंज 1/2" क्लास 150# 1/2" सीमलेस पाइप

ASME B16.5 टाइटेनियम फ्लैंग्स:

ASME B16.5 एक व्यापक रूप से मान्यता प्राप्त मानक है जिसे अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) द्वारा विकसित किया गया है, जो डिजाइन, आयाम,और पाइप सिस्टम में प्रयुक्त फ्लैंग्स और फ्लैंग फिटिंग के लिए सामग्री. ASME B16.5 मानक 1/2 इंच से 24 इंच तक के नाममात्र पाइप आकार के साथ फ्लैंज पर लागू होता है, और यह विभिन्न प्रकार के फ्लैंज को कवर करता है, जैसे वेल्ड नेक, स्लिप-ऑन, ब्लाइंड और सॉकेट वेल्ड,विभिन्न दबाव वर्गों में (ई.g., 150#, 300#, 600# आदि) ।

टाइटेनियम के फ्लैंग्स के संबंध में, विशेष रूप से टाइटेनियम मिश्र धातुओं जैसे ग्रेड 2 टाइटेनियम (Ti Gr 2) या ग्रेड 5 टाइटेनियम (Ti-6Al-4V) से बने हैं।5 मानक यह सुनिश्चित करता है कि फ्लैंग्स यांत्रिक प्रदर्शन के लिए आवश्यक आवश्यकताओं को पूरा, आयामी सहिष्णुता और दबाव रेटिंग, जबकि टाइटेनियम के अद्वितीय लाभ प्रदान करते हैं, जैसे कि हल्के वजन, संक्षारण प्रतिरोध और उच्च शक्ति-से-वजन अनुपात।

1सामग्रीः टाइ ग्रेड 2 (ग्रेड 2 टाइटेनियम)

• टाइटेनियम ग्रेड 2 (Ti Gr 2) एक व्यावसायिक रूप से शुद्ध टाइटेनियम है जिसमें उत्कृष्ट संक्षारण प्रतिरोध है, विशेष रूप से समुद्री वातावरण, रासायनिक प्रसंस्करण और एयरोस्पेस में।
• ग्रेड 2 टाइटेनियम का व्यापक रूप से मध्यम शक्ति और उच्च संक्षारण प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए उपयोग किया जाता है।
• यांत्रिक गुण (करीब मान):
  • तन्यता शक्तिः 345 450 MPa (50 65 ksi)
  • दक्षता शक्तिः 275 एमपीए (40 केसी)
  • लम्बाईः 20-30%
  • संक्षारण प्रतिरोध: विशेष रूप से खारे पानी, एसिड और क्लोराइड में बहुत अच्छा।

2फ्लैंज प्रकारः स्लिप-ऑन

• स्लिप-ऑन फ्लैंज एक प्रकार का फ्लैंज है जिसे पाइप पर स्लाइड करने के लिए डिज़ाइन किया गया है। इस प्रकार का फ्लैंज आसान संरेखण की अनुमति देता है और अक्सर उन प्रणालियों में उपयोग किया जाता है जहां फ्लैंज को पकड़ने के लिए वेल्डिंग की आवश्यकता होती है।
• प्रमुख विशेषताएं:
  • स्लिप-ऑन फ्लेन्ज लागत प्रभावी और स्थापित करने में आसान हैं।
  • वे सामान्यतः अंदर और बाहर से वेल्डेड होते हैं ताकि उचित सीलिंग और ताकत सुनिश्चित हो सके।
  • निम्न से मध्यम दबाव के अनुप्रयोगों के लिए उपयुक्त।

3. नाममात्र आकार: 1/2 "

• फ्लैंज को 1/2 इंच के नाममात्र व्यास के पाइप में फिट करने के लिए डिज़ाइन किया गया है।
• इस आकार का उपयोग आमतौर पर छोटी पाइप प्रणाली में और उन अनुप्रयोगों में किया जाता है जहां एक कॉम्पैक्ट, हल्के समाधान की आवश्यकता होती है।

4दबाव वर्ग: 150#

• 150# दबाव वर्ग (Class 150) एक दिए गए तापमान पर फ्लैंज के दबाव रेटिंग को दर्शाता है। इस वर्ग का उपयोग आमतौर पर कम दबाव अनुप्रयोगों के लिए किया जाता है।
• कक्षा 150 के फ्लैंग्स को कमरे के तापमान पर 150 पीएसआई को संभालने के लिए रेटेड किया गया है, उच्च तापमान पर दबाव रेटिंग कम हो जाती है।
• कार्य दबावः वर्ग 150 के फ्लैंग्स का उपयोग आमतौर पर 150 पीएसआई तक के दबाव वाले सिस्टम में किया जाता है और यह तरल और गैस दोनों अनुप्रयोगों के लिए उपयुक्त हैं।

5मानक: ASME B16.5

• ASME B16.5 एक मानक है जिसे अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) द्वारा विकसित किया गया है जो पाइपिंग सिस्टम के लिए फ्लैंग्स और फ्लैंग फिटिंग के लिए विनिर्देशों को परिभाषित करता है।इसमें आयामों के बारे में विवरण शामिल हैं, दबाव-तापमान रैंकिंग, और सामग्री आवश्यकताएं।
• यह मानक व्यापक रूप से औद्योगिक और वाणिज्यिक उपयोग दोनों के लिए अपनाया जाता है और विभिन्न प्रणालियों और निर्माताओं के बीच संगतता सुनिश्चित करता है।

फ्लैंग्स के लिए Ti Gr 2 टाइटेनियम के फायदे

• क्षरण प्रतिरोधः ग्रेड 2 टाइटेनियम समुद्री जल, एसिड और क्लोराइड सहित कई रसायनों के प्रति प्रतिरोधी है।
• हल्का वजनः टाइटेनियम अन्य धातुओं की तुलना में हल्का होता है, जो समग्र पाइप प्रणाली के वजन को कम करने में मदद कर सकता है।
• जैव संगतताः यदि चिकित्सा या औषधीय अनुप्रयोगों में उपयोग किया जाता है, तो टाइटेनियम की जैव संगतता इसे शरीर के तरल पदार्थों के संपर्क के लिए उपयुक्त बनाती है।
• शक्ति-से-वजन अनुपात: ग्रेड 5 टाइटेनियम जितना मजबूत नहीं होने के बावजूद ग्रेड 2 कई अनुप्रयोगों के लिए ताकत और वजन का अच्छा संतुलन प्रदान करता है।

टी ग्रेड 2 फ्लैंग्स के अनुप्रयोग

• समुद्रीः समुद्री पाइप प्रणाली में अक्सर इस्तेमाल किया जाता है क्योंकि यह खारे पानी के जंग के प्रति उत्कृष्ट प्रतिरोधी होता है।
• रासायनिक प्रसंस्करण: आक्रामक रसायनों या अम्लीय पदार्थों को ले जाने वाली प्रणालियों के लिए आदर्श।
• एयरोस्पेस: कभी-कभी एयरोस्पेस अनुप्रयोगों में उपयोग किया जाता है जहां हल्के, उच्च शक्ति और संक्षारण प्रतिरोधी सामग्री की आवश्यकता होती है।
• चिकित्सा: चिकित्सा उपकरणों और प्रणालियों के लिए उपयुक्त है जो मानव ऊतक या शरीर के तरल पदार्थों के संपर्क में आते हैं।
• खाद्य और पेय पदार्थः खाद्य प्रसंस्करण संयंत्रों में इस्तेमाल किया जा सकता है, जहां गैर-प्रतिक्रियाशील सामग्री आवश्यक है।

सारांश

• फ्लैंज प्रकारः स्लिप-ऑन फ्लैंज, स्थापित करने और वेल्ड करने में आसान।
• सामग्रीः Ti Gr 2 (वाणिज्यिक रूप से शुद्ध टाइटेनियम) उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।
• दबाव रेटिंगः वर्ग 150 के लिए रेटिंग, इसे निम्न-दबाव प्रणालियों के लिए उपयुक्त बनाती है।
• नाममात्र का आकार: 1/2", छोटे पाइपलाइनों और प्रणालियों के लिए आदर्श।
• मानकः ASME B16 के अनुसार निर्मित।5, अन्य मानक घटकों के साथ संगतता सुनिश्चित करता है।
