| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम ट्यूब |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |
ग्रेड 9 टाइटेनियम ट्यूब ASTM B338 उच्च तापमान
ग्रेड 9, या Ti-3Al-2.5V, इसलिए मौजूद है क्योंकि शुद्ध टाइटेनियम गर्म होने पर कमजोर हो जाता है, लेकिन पूर्ण Ti-6Al-4V मिश्र धातु को पतली दीवार वाली ट्यूब में खींचना मुश्किल होता है। 3 प्रतिशत एल्यूमीनियम और 2.5 प्रतिशत वैनेडियम का योग लगभग 620 MPa तन्यता तक ताकत बढ़ाता है, जबकि कोल्ड पिलगरिंग और बेंडिंग के लिए पर्याप्त लचीलापन बनाए रखता है। यह ट्यूब ASTM B338 के अनुसार 10 मिमी से 57 मिमी बाहरी व्यास में निर्बाध है, जहां लाइन गर्म चलती है वहां सेवा के लिए एनील्ड की जाती है।
ग्रेड 9 ग्रेड 2 और ग्रेड 5 के बीच कहाँ बैठता है
ग्रेड 2 लगभग 345 MPa तन्यता और 275 MPa उपज प्रदान करता है, जिसमें उत्कृष्ट लचीलापन और संक्षारण प्रतिरोध होता है। ग्रेड 5, Ti-6Al-4V, 895 MPa तन्यता और 828 MPa उपज तक पहुँचता है, लेकिन इसे बनाना मुश्किल है और पतली दीवारों के लिए गर्म काम की आवश्यकता होती है। ग्रेड 9 लगभग 620 MPa तन्यता और 483 MPa उपज के साथ 15 प्रतिशत बढ़ाव के साथ बीच में बैठता है, इसलिए यह समान दीवार पर ग्रेड 2 के दबाव को लगभग दोगुना ले जा सकता है, और इसे अभी भी मानक ट्यूब टूलिंग पर कोल्ड ड्रॉ, बेंड और फ्लेयर किया जा सकता है।
ट्यूब डेटा
| ग्रेड | ग्रेड 9, Ti-3Al-2.5V, UNS R56320 |
| मानक | ASTM B338, ASTM B861 के अनुसार पाइप के रूप में भी आपूर्ति की जाती है |
| प्रकार | निर्बाध, कोल्ड वर्क और एनील्ड |
| बाहरी व्यास | 10 मिमी से 57 मिमी |
| दीवार की मोटाई | 0.5 मिमी से 5 मिमी, ऑर्डर पर |
| तन्यता ताकत | लगभग 620 MPa न्यूनतम |
| उपज ताकत | लगभग 483 MPa न्यूनतम |
| घनत्व | 4.48 ग्राम/सेमी3 |
| परीक्षण | हाइड्रोस्टैटिक, एडी करंट, फ्लैटनिंग, फ्लेयर |
गर्मी से बचने वाली ताकत
टाइटेनियम एल्यूमीनियम की तुलना में उच्च तापमान पर अपने मापांक को बनाए रखता है और तुलनीय लागत वाले अधिकांश स्टेनलेस ग्रेड की तुलना में उच्च तापमान पर अपनी ताकत को बनाए रखता है। ग्रेड 9 का उपयोग आमतौर पर निरंतर सेवा में लगभग 300 C तक किया जाता है; इससे ऊपर क्रीप डिजाइन का मामला बन जाता है न कि तन्यता ताकत, और स्वीकार्य तनाव को कमरे के तापमान डेटाशीट के बजाय लागू कोड से लिया जाना चाहिए। थर्मल विस्तार लगभग 9 माइक्रोमीटर/मीटरकेल्विन है, जो स्टेनलेस स्टील से कम है, इसलिए एक गर्म लाइन सपोर्ट पर कम चलती है और फ्लैंज्ड जोड़ों पर कम तनाव डालती है।
टाइटेनियम भी केवल तभी ऑक्सीकरण का प्रतिरोध करता है जब एक ध्वनि ऑक्साइड फिल्म मौजूद हो। हवा में फिल्म लगभग 600 C तक सुरक्षात्मक रहती है, लेकिन उच्च दबाव वाले ऑक्सीजन या हाइड्रोजन युक्त धाराओं में सेवा सीमाएं बहुत कम होती हैं और द्रव के अनुसार जांच की जानी चाहिए, न कि हेडलाइन तापमान के अनुसार।
फोर्जिंग, प्रेसिंग और कोल्ड वर्क
दबाव लाइनों के लिए ट्यूब को अक्सर सिरों को फोर्जिंग और प्रेसिंग करके, फिर कनेक्शन विवरण को मशीनिंग करके समाप्त किया जाता है, ताकि अनाज का प्रवाह आकार का अनुसरण करे न कि उसे पार करे। कोल्ड ड्रॉ ट्यूब को पास के बीच एनील्ड किया जाता है, और किसी भी मोड़ या फ्लेयर के बाद तनाव से राहत दी जानी चाहिए यदि लाइन कंपन या थर्मल साइकलिंग से गुजरती है। कटिंग, डीबरिंग और मार्किंग लोहे को सतह में एम्बेड करने से बचने के लिए समर्पित टाइटेनियम टूलिंग के साथ की जाती है।
इसका उपयोग कहाँ किया जाता है
एयरोस्पेस हाइड्रोलिक लाइनें क्लासिक अनुप्रयोग हैं, जहां ग्रेड 9 ट्यूब स्टील के वजन के एक अंश पर 3000 psi ले जाती है। वही ट्यूब इंस्ट्रूमेंट और इंपल्स लाइनों, अपतटीय हाइड्रोलिक सिस्टम, मेडिकल गैस मैनिफोल्ड्स और परफॉर्मेंस साइकिल फ्रेम में दिखाई देती है, और रासायनिक संयंत्रों में जहां ग्रेड 2 को दबाव बनाए रखने के लिए भारी दीवार की आवश्यकता होगी।
ऑर्डरिंग और पैकिंग
बाहरी व्यास, दीवार, ग्रेड, टेम्पर और टेस्ट पैकेज बताएं, उदाहरण के लिए 25 मिमी x 1.5 मिमी ग्रेड 9 ASTM B338 एनील्ड, एडी करंट टेस्टेड, 6000 मिमी सीधी लंबाई। ट्यूब को प्लास्टिक कैप के साथ लकड़ी के बक्सों में शिप किया जाता है, और प्रत्येक बक्से में हीट नंबर और मिल सर्टिफिकेट होता है ताकि प्राप्ति पर सामग्री का पता लगाया जा सके।

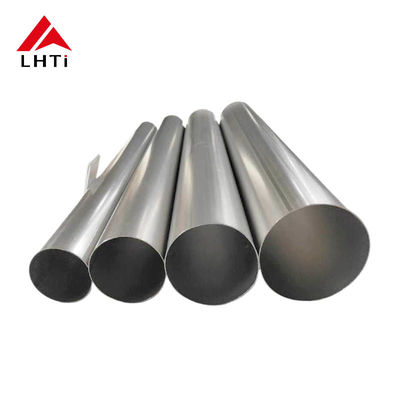

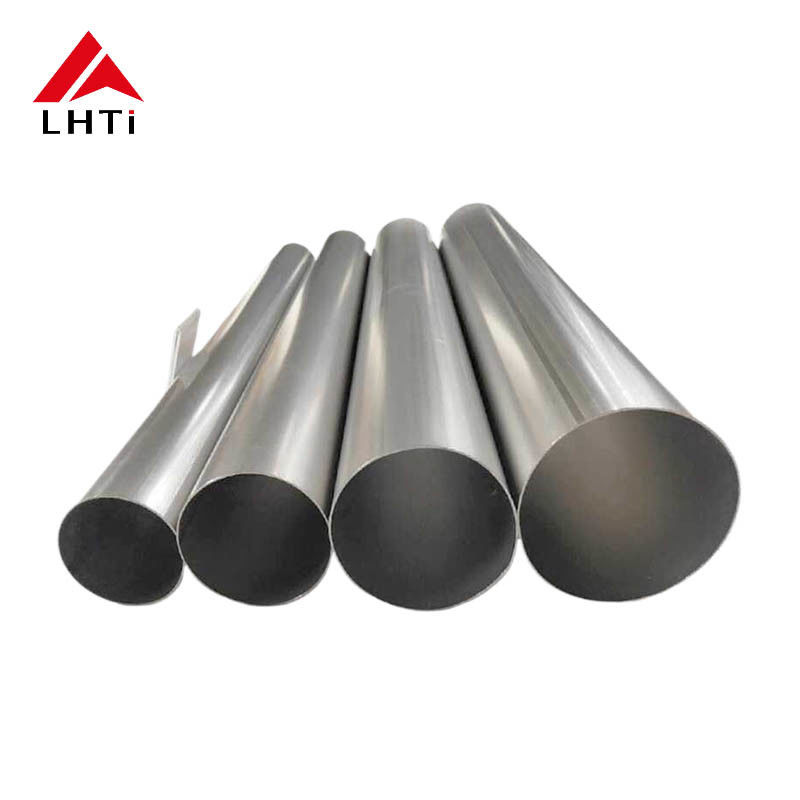

उत्पाद छवियां
