ASME B16.5 टाइटेनियम फ्लैंज प्रकारः स्लिप-ऑन, वेल्ड नेक और ब्लाइंड फ्लैंज को समझना

परिचय

फ्लैंग्स पाइपिंग सिस्टम में महत्वपूर्ण घटक हैं, जो पाइपिंग, वाल्व और उपकरण के विभिन्न वर्गों के बीच कनेक्शन का साधन प्रदान करते हैं। उपलब्ध सामग्रियों में से,टाइटेनियम अपने उत्कृष्ट शक्ति-से-वजन अनुपात के कारण बाहर खड़ा है, संक्षारण प्रतिरोध और स्थायित्व, विशेष रूप से समुद्री और रासायनिक प्रसंस्करण जैसे मांग वाले वातावरण में।5 मानक फ्लैंग्स के लिए विनिर्देशों की रूपरेखा, उनके आयामों, सहिष्णुता और सामग्री सहित। इस लेख में विभिन्न प्रकार के टाइटेनियम फ्लैंग्स ASME B16.5 के अनुरूप विशेष रूप से स्लिप-ऑन, वेल्ड गर्दन,और उनके डिजाइन को उजागर करने वाले अंधे फ्लैंज, अनुप्रयोग और लाभ।

ASME B16 का अवलोकन5

ASME B16.5 मानक विभिन्न अनुप्रयोगों के लिए पाइप फ्लैंग्स और फिटिंग को कवर करता है, उनके डिजाइन और निर्माण के लिए दिशानिर्देश प्रदान करता है।यह मानक पाइप सिस्टम में संगतता और सुरक्षा सुनिश्चित करने के लिए आवश्यक हैइसमें फ्लैंज प्रकार, दबाव रेटिंग, आकार और सामग्री के लिए विनिर्देश शामिल हैं, जिससे यह इंजीनियरों और निर्माताओं के लिए एक आधिकारिक संदर्भ बन जाता है। इन मानकों का पालन करके,उद्योग यह सुनिश्चित कर सकते हैं कि उनकी पाइप प्रणाली विश्वसनीय है, कुशल और विभिन्न परिस्थितियों में संचालन के लिए सुरक्षित है।

फ्लेन्ज विनिर्माण में टाइटेनियम की भूमिका

टाइटेनियम के फ्लैंग्स को उन अनुप्रयोगों में तेजी से पसंद किया जाता है जहां ताकत, संक्षारण प्रतिरोध और हल्के गुण आवश्यक हैं। टाइटेनियम की अनूठी विशेषताएं,जैसे कि इसकी आक्रामक वातावरण का सामना करने की क्षमता, जैसे कि खारे पानी या अम्लीय पदार्थ, इसे एयरोस्पेस जैसे उद्योगों में पसंदीदा विकल्प बनाते हैं।इसके अलावा, स्टील की तुलना में टाइटेनियम का कम घनत्व इसका मतलब है कि संरचनाओं को ताकत पर समझौता किए बिना हल्का किया जा सकता है,परिचालन दक्षता में वृद्धि और परिवहन और स्थापना में लागत बचत.

स्लिप-ऑन फ्लैन्ज: डिजाइन और अनुप्रयोग

स्लिप-ऑन फ्लेन्ज सबसे अधिक उपयोग किए जाने वाले फ्लेन्ज प्रकारों में से एक हैं, जो उनके सरल डिजाइन की विशेषता है। इन फ्लेन्जों को एक पाइप के अंत पर स्लाइड करने के लिए डिज़ाइन किया गया है,आसान संरेखण और कनेक्शन की अनुमति देता हैस्लिप-ऑन फ्लैंग्स का मुख्य लाभ उनकी स्थापना में आसानी है; उन्हें जल्दी से तैनात किया जा सकता है और उन्हें व्यापक मशीनिंग की आवश्यकता नहीं है।वे कनेक्शन को सुरक्षित करने के लिए अंदर और बाहर दोनों पर वेल्डेड हैं, उन्हें मध्यम दबाव वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।

अनुप्रयोगों के संदर्भ में, स्लिप-ऑन फ्लैंग्स का उपयोग अक्सर गैर-महत्वपूर्ण पाइप सिस्टम में किया जाता है जहां दबाव और तापमान रेटिंग अपेक्षाकृत कम होते हैं।वे आम तौर पर जल उपचार सुविधाओं में पाए जाते हैं, रासायनिक प्रसंस्करण संयंत्रों, और यहां तक कि एचवीएसी सिस्टम. स्लिप-ऑन फ्लैंग्स की सादगी भी उन्हें एक किफायती विकल्प बनाता है,क्योंकि वे आम तौर पर अधिक जटिल flange प्रकार की तुलना में कम सामग्री और श्रम की आवश्यकता है.

स्लिप-ऑन फ्लेन्ज का उपयोग करते समय एक विचार यह है कि वे तनाव एकाग्रता के प्रति संवेदनशील हैं, जो वेल्ड संयुक्त पर हो सकते हैं। जबकि यह आम तौर पर प्रबंधनीय है,इंजीनियरों को यह सुनिश्चित करना चाहिए कि डिजाइन दबाव में उतार-चढ़ाव से जुड़े किसी भी संभावित जोखिम को समायोजित करता हैसंयुक्त की अखंडता और पाइप प्रणाली की समग्र सुरक्षा सुनिश्चित करने के लिए उचित वेल्डिंग तकनीक और निरीक्षण विधियां आवश्यक हैं।

वेल्डेड नेक फ्लैंग्स: विशेषताएं और लाभ

वेल्ड नेक फ्लैन्ज, जो अपनी लंबी कॉपर नेक की विशेषता है, को पाइप के अंत में वेल्ड करने के लिए डिज़ाइन किया गया है।इस डिजाइन न केवल पाइप और फ्लैंज के बीच एक चिकनी संक्रमण के लिए अनुमति देता है, लेकिन यह भी एक बड़े क्षेत्र पर तनाव वितरित करने में मदद करता है, जो कनेक्शन की समग्र ताकत को बढ़ाता है। कॉपर गर्दन डिजाइन स्थापना के दौरान बेहतर संरेखण की सुविधा देता है और उच्च दबाव और उच्च तापमान अनुप्रयोगों को समायोजित कर सकता है,महत्वपूर्ण सेवा वातावरण में वेल्ड नेक फ्लैंग्स को एक विश्वसनीय विकल्प बनाना.

वेल्ड नेक फ्लैंग्स के मुख्य लाभों में से एक उच्च दबाव को संभालने की उनकी क्षमता है। डिजाइन रिसाव के जोखिम को कम करता है और मांग वाले अनुप्रयोगों के लिए एक मजबूत समाधान प्रदान करता है।आम तौर पर तेल और गैस में प्रयोग किया जाता है, बिजली उत्पादन, और रासायनिक प्रसंस्करण उद्योगों, वेल्ड गर्दन flanges उनकी टिकाऊ प्रकृति और आसानी से प्रतिस्थापन के कारण लगातार निरीक्षण या रखरखाव की आवश्यकता है कि प्रणालियों के लिए उपयुक्त हैं.

हालांकि, वेल्ड नेक फ्लैंग्स की स्थापना के लिए स्लिप-ऑन फ्लैंग्स की तुलना में अधिक सटीक मशीनिंग और वेल्डिंग तकनीकों की आवश्यकता होती है।पाइप के साथ flange के संरेखण सही होना चाहिए इष्टतम प्रदर्शन सुनिश्चित करने और तनाव बिंदुओं के जोखिम को कम करने के लिएइसके अतिरिक्त, वेल्ड नेक फ्लेन्ज की लागत स्लिप-ऑन फ्लेन्ज की तुलना में अधिक होती है, लेकिन जहां विश्वसनीयता और सुरक्षा सर्वोपरि होती है, वहां व्यापार-बंद अक्सर उचित होता है।

अंधा फ्लैंग्सः कार्यक्षमता और उपयोग के मामले

अन्धे फ्लैंग्स को पाइप सिस्टम के अंत को बंद करने के लिए डिज़ाइन किया गया है, प्रभावी रूप से पाइप को सील करता है और किसी भी तरल पदार्थ या गैस के प्रवाह को रोकता है। इन फ्लैंग्स में एक केंद्रीय उद्घाटन नहीं है,जो उन्हें अन्य प्रकार के फ्लैंज से अलग करता हैअंधे फ्लैंग्स उन स्थितियों में महत्वपूर्ण हैं जहां भविष्य में पहुंच आवश्यक हो सकती है; वे पूर्ण विघटन की आवश्यकता के बिना पाइपलाइनों के रखरखाव और निरीक्षण की अनुमति देते हैं।यह कार्यक्षमता उन्हें विभिन्न अनुप्रयोगों में अपरिहार्य बनाती है, विशेष रूप से उन प्रणालियों में जहां अलगाव आवश्यक है।

सीलिंग प्रयोजनों के अलावा, दबाव परीक्षण के लिए और पाइप सिस्टम के लिए एक सुरक्षित समापन प्रदान करने के साधन के रूप में अंधे फ्लैंग्स का उपयोग किया जा सकता है।इनका उपयोग आमतौर पर जल उपचार संयंत्रों में किया जाता है।सुरक्षा और अखंडता सुनिश्चित करने में उनकी भूमिका को देखते हुए, अंधे फ्लैंग्स को उच्च मानकों के अनुसार निर्मित किया जाना चाहिए,अक्सर कठोर परीक्षण और गुणवत्ता आश्वासन की आवश्यकता होती है ताकि यह सुनिश्चित किया जा सके कि वे सिस्टम के दबावों और परिस्थितियों का सामना कर सकें.

जबकि अंधे फ्लैंज कई फायदे प्रदान करते हैं, वे अन्य प्रकार के फ्लैंज की तुलना में स्थापित करने और हटाने के लिए अधिक चुनौतीपूर्ण हो सकते हैं।लीक को रोकने के लिए उचित सीलिंग तकनीक और उपयुक्त गास्केट का उपयोग आवश्यक हैउच्च दबाव अनुप्रयोगों में, अंधे फ्लैंग्स के चयन पर सावधानीपूर्वक विचार किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि वे बिना विकृत या विफल हुए अपेक्षित भारों का सामना कर सकें।

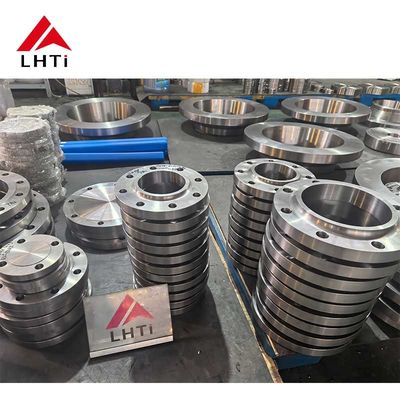

फ्लैंज प्रकारों की तुलना करना

एक विशिष्ट अनुप्रयोग के लिए उपयुक्त फ्लैंज प्रकार का चयन करते समय, दबाव, तापमान सहित परिचालन आवश्यकताओं पर विचार करना आवश्यक है,और परिवहन किए जा रहे तरल पदार्थों की प्रकृतिस्लिप-ऑन फ्लैंग्स कम दबाव वाले अनुप्रयोगों के लिए आदर्श हैं जहां स्थापना में आसानी प्राथमिकता है।वेल्ड नेक फ्लैंग्स को उच्च दबाव प्रणाली के लिए उनकी बेहतर ताकत और तनाव से निपटने की क्षमता के कारण पसंद किया जाता हैदूसरी ओर, अंधे फ्लैंग्स अंत को बंद करने और भविष्य में रखरखाव के लिए पहुंच प्रदान करने के लिए आवश्यक हैं।

टाइटेनियम का चयन इन फ्लैंग्स के लिए सामग्री के रूप में उनके प्रदर्शन को और बढ़ाता है। टाइटेनियम की संक्षारण प्रतिरोधकता दीर्घायु सुनिश्चित करती है,प्रतिस्थापन और रखरखाव की आवृत्ति को कम करनायह विशेषता विशेष रूप से उन वातावरणों में महत्वपूर्ण है जहां अन्य सामग्री विफल हो जाती है, जिससे महंगे डाउनटाइम और मरम्मत होती है।सही फ्लैंज प्रकार का चयन प्रदर्शन और आर्थिक कारकों दोनों को ध्यान में रखते हुए आवेदन की विशिष्ट जरूरतों के अनुरूप होना चाहिए.

विनिर्माण और गुणवत्ता आश्वासन

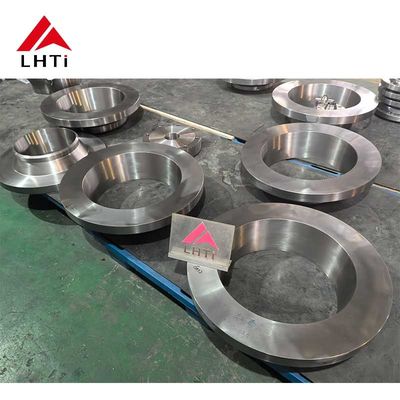

टाइटेनियम के फ्लैंग्स के निर्माण में, प्रकार के बावजूद, यह सुनिश्चित करने के लिए सटीक इंजीनियरिंग शामिल है कि वे ASME B16.5 विनिर्देशों को पूरा करते हैं। प्रक्रियाओं में आमतौर पर फोर्जिंग, मशीनिंग,और सतह परिष्करणटाइटेनियम के अद्वितीय गुणों को देखते हुए,वांछित सहिष्णुता और सतह परिष्करण प्राप्त करने के लिए अक्सर विशेष तकनीकों और उपकरणों की आवश्यकता होती हैइस प्रक्रिया के दौरान गुणवत्ता आश्वासन सर्वोपरि है, यह सुनिश्चित करता है कि प्रत्येक फ्लैंज उद्योग के मानकों का पालन करे और सेवा में विश्वसनीयता से प्रदर्शन करे।

निर्माता अक्सर टाइटेनियम फ्लैंग्स की अखंडता का आकलन करने के लिए सख्त परीक्षण प्रोटोकॉल लागू करते हैं। विनाशकारी परीक्षण विधियां, जैसे अल्ट्रासोनिक परीक्षण और रेडियोग्राफिक निरीक्षण,आमतौर पर किसी भी संभावित दोष या असंगति का पता लगाने के लिए उपयोग किया जाता हैये प्रथाएं न केवल एएसएमई मानकों के अनुपालन को सुनिश्चित करती हैं बल्कि अंतिम उत्पाद में सुरक्षा और विश्वसनीयता को भी बढ़ाती हैं।निर्माताओं को अपनी प्रक्रियाओं और उत्पादों में निरंतर सुधार करने के लिए प्रौद्योगिकी और सामग्री विज्ञान में प्रगति से भी अवगत रहना चाहिए.

इसके अतिरिक्त, स्थिरता और पर्यावरण के प्रति जिम्मेदारी पर बढ़ता जोर विनिर्माण प्रथाओं को प्रभावित कर रहा है।और ऊर्जा कुशल प्रक्रियाओं का उपयोग करना तेजी से महत्वपूर्ण हो रहा हैजैसे-जैसे उद्योग अधिक टिकाऊ प्रथाओं की ओर बढ़ते हैं, टाइटेनियम फ्लैंग्स के निर्माता इन अपेक्षाओं को पूरा करने के लिए अनुकूलित हो रहे हैं,इंजीनियरिंग में पर्यावरण के अनुकूल भविष्य में योगदान करना.

ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंग्स के फायदे

ASME B16.5 टाइटेनियम अंधा फ्लैंग्स औद्योगिक अनुप्रयोगों के लिए अनुकूलित प्रमुख लाभ प्रदान करते हैंः

• सीलिंग और बंद करना: वे प्रभावी रूप से पाइप सिस्टम को बंद करते हैं, प्रवाह को रोकते हैं और रखरखाव के दौरान या जब अनुभागों का उपयोग नहीं किया जाता है, तो रिसाव के जोखिम को कम करते हुए सुरक्षित सील सुनिश्चित करते हैं।

• जंग प्रतिरोध: एसिड, समुद्र के पानी और कठोर पदार्थों के प्रति उनका अंतर्निहित प्रतिरोध उन्हें संक्षारक वातावरण के लिए आदर्श बनाता है, जिससे दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।

• उच्च शक्ति-से-वजन अनुपात: टाइटेनियम का श्रेष्ठ शक्ति-से-वजन अनुपात समग्र प्रणाली वजन को कम करते हुए प्रदर्शन को बढ़ाता है, जो एयरोस्पेस और समुद्री अनुप्रयोगों में महत्वपूर्ण है।

• तापमान प्रतिरोध: उच्च तापमान पर यांत्रिक गुणों को बनाए रखते हैं, जिससे वे रासायनिक प्रसंस्करण और बिजली उत्पादन के लिए उपयुक्त होते हैं।

• जैव संगतता: गैर विषैले और जैव संगत, वे फार्मास्युटिकल, खाद्य प्रसंस्करण और चिकित्सा अनुप्रयोगों के लिए आदर्श हैं जहां शुद्धता महत्वपूर्ण है।

• स्थायित्व: उत्कृष्ट दीर्घायु और कम अपघटन की पेशकश करते हुए, टाइटेनियम फ्लैंग्स कम प्रतिस्थापन आवृत्ति और डाउनटाइम, लागत-प्रभावशीलता में वृद्धि करते हैं।

• बहुमुखी प्रतिभा: रासायनिक प्रसंस्करण, तेल और गैस शोधन, और चिकित्सा उपकरण सहित विभिन्न अनुप्रयोगों के लिए उपयुक्त।

• रखरखाव में आसानी: उनकी संक्षारण प्रतिरोध स्थापना और रखरखाव को सरल बनाता है, परिचालन व्यवधान और जीवन चक्र लागत को कम करता है।
