| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | एलएच-बार |
| न्यूनतम आदेश मात्रा: | 500 किलो |
| कीमत: | US dollar $25/pc--US dollar $28/pc |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति करने की क्षमता: | प्रति माह 5 टन |
छोटे व्यास टाइटेनियम पट्टीः मानक, आकार नियंत्रण और आवेदन फिट
छोटे व्यास की टाइटेनियम पट्टी को व्यास, सहिष्णुता और स्थिति के आधार पर खरीदा जाता है और खरीद आदेश पर लिखे गए मानक से तय होता है कि मिल वास्तव में इनमें से किस मूल्य को प्रमाणित करती है।एएसटीएम बी 338 और बी 337 शीर्षक इस पृष्ठ में ट्यूब उत्पाद के रूपों का वर्णन करते हैं, जबकि ठोस पट्टी और छड़ी को एएसटीएम बी 348 और मिश्र धातु पट्टी को एएसटीएम बी 265 के लिए आपूर्ति की जाती है। उद्धरण से पहले तीनों को अलग से क्रमबद्ध करने से छोटे पट्टी आपूर्ति में सबसे आम दस्तावेज तर्क से बचा जाता है,और यह निम्नलिखित निरीक्षण योजना निर्धारित करता है.
प्रत्येक मानक में वास्तव में क्या शामिल है
एएसटीएम बी 338 निर्बाध ट्यूब के चारों ओर लिखा गया हैः यह संरचना और तन्य गुणों को तय करता है, लेकिन यह समतल, फ्लेयर और हाइड्रोस्टैटिक परीक्षण को भी तय करता है, जिनमें से कोई भी ठोस दौर पर लागू नहीं किया जा सकता है।एएसटीएम बी 337 वेल्डेड ट्यूब के लिए एक ही काम करता है और वेल्ड गुणवत्ता आवश्यकताओं को जोड़ता हैएक बार एक सपाट परीक्षण पारित नहीं कर सकते हैं, इसलिए एक प्रमाण पत्र जारी किया गया है कि किसी भी ट्यूब मानक पुष्टि नहीं कर सकते हैं कि एक बार आयामी सहिष्णुता ड्राइंग की जरूरतों को पूरा करता है।
एएसटीएम बी 348 बार, बिल्ट और फोर्जिंग स्टॉक मानक है। यह जहां व्यास सहिष्णुता, गोलता से बाहर, सीधापन, सतह की स्थिति और ठोस अनुभाग के लिए यांत्रिक गुणों को परिभाषित किया जाता है,और यह 3 मिमी से ऊपर एक गोल पट्टी के लिए सही संदर्भ हैजब ग्रेड 5, ग्रेड 9 या ग्रेड 12 जैसे मिश्र धातु ग्रेड की आवश्यकता होती है, तो एएसटीएम बी 265 मिश्र धातु पट्टी और इसके एनील्ड गुणों को कवर करता है।एएसटीएम एफ67 गैर मिश्रित ग्रेड के ऊपर शुद्धता सीमाओं को जोड़ता है.
व्यावहारिक परिणाम सरल है. यदि एक ग्राहक ड्राइंग एक बार के लिए B338 निर्दिष्ट करता है, तो मिल सामान्य रूप से B348 बार को ट्यूब समकक्ष रसायन विज्ञान और परीक्षण के साथ उद्धृत करेगा,और दोनों पक्षों को सहमत होना चाहिए कि लिखित रूप में गर्मी काटने से पहले- यह एकल स्पष्टीकरण आने वाले माल में अस्वीकृति को रोकता है,जब एक गुणवत्ता इंजीनियर प्रमाणपत्र हेडर की तुलना ड्राइंग के साथ करता है और एक सामग्री दोष के बजाय उत्पाद के रूप में असंगतता पाता है.
| मानक | उत्पाद का रूप | यह क्या ठीक करता है | छोटे बार के लिए प्रयोग |
|---|---|---|---|
| एएसटीएम बी 338 | सीमलेस ट्यूब और पाइप | संरचना, तन्यता, समतलता, हाइड्रोस्टैटिक परीक्षण | नं.: ट्यूब उत्पाद रूप |
| एएसटीएम बी 337 | वेल्डेड ट्यूब और पाइप | वेल्ड की गुणवत्ता, संरचना, परीक्षण की आवृत्ति | नं.: ट्यूब उत्पाद रूप |
| एएसटीएम बी348 | टाइटेनियम की पट्टी, बिलेट और फोर्जिंग स्टॉक | व्यास सहिष्णुता, सीधापन, सतह, यांत्रिक गुण | हाँ: प्राथमिक बार मानक |
| एएसटीएम बी 265 | टाइटेनियम मिश्र धातु के तार और शीट | मिश्र धातु की संरचना, ग्रेड 5, ग्रेड 9, ग्रेड 12 के लिए एनील्ड गुण | हाँः मिश्र धातु के ग्रेड के लिए |
| एएसटीएम बी 381 | फोर्जिंग | अनाज प्रवाह, फोर्ज किए गए आकारों का अल्ट्रासोनिक निरीक्षण | केवल नकली रिक्त स्थान के लिए |
| ASTM F67 | सर्जिकल उपयोग के लिए गैर मिश्रित टाइटेनियम | अतिरिक्त शुद्धता सीमा और जैव संगतता परीक्षण | हाँ: सर्जिकल और डेंटल बार |
25 मिमी से कम के आकार और सहिष्णुता
छोटी पट्टी पर सहिष्णुता व्यास और मार्ग का कार्य है, ग्रेड का नहीं।ठंडा खींचा और केंद्रहीन जमीन पट्टी सबसे तंग बैंड रखती है क्योंकि परिष्करण पास गर्म काम से छोड़ी सतह परिवर्तनशीलता को हटा देता है; छील और घुमाया बार बीच में बैठता है, और गर्म लुढ़का हुआ बार सबसे चौड़ा बैंड ले जाता है।जबकि एक ही व्यास गर्म लुढ़का हुआ स्थिति में केवल प्लस या माइनस 0 वादा कर सकते हैं.10 मिमी
व्यास से परे तीन आयामों को रेखाचित्र पर जगह मिलनी चाहिए। सीधापन को आमतौर पर प्रति मीटर अधिकतम विचलन के रूप में उद्धृत किया जाता है, और एक मिलीमीटर प्रति मीटर ग्राउंड बार के लिए एक व्यवहार्य आंकड़ा है;3 मीटर की लंबाई में स्वीकार्य धनुष एक समस्या बन जाता है जब बार एक बार फीडर के माध्यम से खिलाया जाता है या केंद्रों के बीच फेंक दिया. गोलता के कारण जहां खरीद के बाद बार पीसता है, क्योंकि एक अंडाकार रिक्त स्थान एक सनकी पीस अनुदान छोड़ देता है। स्वचालित lathes के लिए लंबाई सहिष्णुता मायने रखती है,जहां एक छोटी पट्टी मशीन को रोकती है.
इस उत्पाद के लिए पृष्ठ आयाम क्षेत्र में OD 5 से 114 मिमी × 0.3 से 10 मिमी दीवार × 1200 मिमी की अधिकतम लंबाई पढ़ता है। दीवार का आकृति ट्यूब से संबंधित है,तो बार के लिए प्रयोग करने योग्य रीडिंग एक व्यास रेंज 5 से 114 मिमी के साथ एक अधिकतम स्टॉक लंबाई के आसपास 1200 मिमी हैयह नीचे दी गई तालिका में उल्लिखित सीमा है, और यह एक ही विशेषता ब्लॉक में कॉपी किए गए ट्यूब विशेषताओं के बजाय छोटे व्यास पट्टी विवरण से मेल खाती है।
| व्यास सीमा | उत्पादन मार्ग | सामान्य सहिष्णुता | आपूर्ति की गई स्थिति | विशिष्ट अंतिम उपयोग |
|---|---|---|---|---|
| 3 से 10 मिमी | ठंडी हवा से खींचा गया, फिर केंद्रहीन जमीन | अधिक या कम 0.03 मिमी | एनील, ग्राउंड, सीधा | उपकरण पिन, छोटे पेंच, दंत भागों |
| 10 से 25 मिमी | ठंडा खींचा या छीला, फिर पीसा | अधिक या कम 0.05 मिमी | एनील, अचार या पीसकर | मशीनीकृत बोल्ट, वाल्व स्टीम्स, सेंसर बॉडीज |
| 25 से 60 मिमी | गर्म लुढ़का हुआ, छील | अधिक या कम 0.10 मिमी | एनील, घुमाया सतह | शाफ्ट, फ्लैंज और फिटिंग रिक्त स्थान |
| 60 से 114 मिमी | कुदाया हुआ, कच्चा मोड़ा हुआ | अधिक या कम 0.15 मिमी | पकाया हुआ, घुमाया हुआ | भारी मशीनीकृत भाग, छल्ले |
छोटे खंड पर संरचना और स्थिति
छोटे व्यास पर, सतह परत अनुभाग का एक बड़ा अंश है. एक 0.05 मिमी अल्फा मामले 6 मिमी पट्टी पर त्रिज्या के एक प्रतिशत के करीब है, और कि कठोर,ऑक्सीजन से समृद्ध त्वचा वह जगह है जहां धागा रोलिंग या झुकने के दौरान दरारें शुरू होती हैंअचार करना इसे हटा देता है, लेकिन केवल यदि अचार करने की अनुमति दी गई है; पीसने से यह यांत्रिक रूप से हटा दिया जाता है और थकान के लिए एक साफ सतह छोड़ देता है।किसी भी चीज़ के लिए जो थ्रेडेड या चक्रगत रूप से लोड की जाएगी, ग्राउंड बार के साथ अल्फा मामले हटा दिया सुरक्षित खरीद है।
स्थिति एक ही तर्क का पालन करती है। एनील्ड बार नरम, आयामी रूप से स्थिर और मशीनीकरण करने में आसान है, जिसमें ग्रेड 2 आमतौर पर एचबी 180 से 215 श्रेणी में आता है।ठंडा काम बार मजबूत है लेकिन अवशिष्ट तनाव ले जाता है, और यदि इसे खींचने के बाद सीधा किया जाता है तो तनाव लंबाई के साथ असमान रूप से पुनर्वितरित हो जाता है, इसलिए एक मशीनीकृत भाग पहले कटौती के बाद आगे बढ़ सकता है।जब एक तैयार भाग पर एक तंग concentricity की आवश्यकता है, तनाव को कम करने या अंतिम मशीनिंग से पहले एक हल्के anneal अतिरिक्त ऑपरेशन के लायक है।
दाने का प्रवाह भी महत्वपूर्ण है जब पट्टी एक बांधनेवाला पदार्थ बन जाती है। पट्टी से मशीनीकृत बोल्ट का दाना अक्ष के साथ चलता है,जो तन्य भार के लिए सही दिशा है लेकिन प्रवाह लाइनों के माध्यम से काटने धागा जड़ों छोड़ देता हैमहत्वपूर्ण फास्टनरों के लिए, विकल्प पहले खाली को सिर या फोर्ज करना है, इसलिए प्रवाह सिर से शांक संक्रमण का पालन करता है, और फिर इसे काटने के बजाय धागे को रोल करता है।यह एक डिजाइन निर्णय है, खरीदारी के लिए नहीं, और यह बार आदेश दिया जाता है से पहले इसे बनाने के लिए सस्ता है।
जहां छोटे व्यास वाले पट्टी का प्रयोग किया जाता है
सबसे बड़ा उपयोग छोटे मशीनीकृत हार्डवेयर में होता हैः पेंच, स्टड, पिन, स्पेसर और कस्टम फिटिंग, जहां टाइटेनियम को उच्च तापमान की ताकत के बजाय संक्षारण प्रतिरोध या वजन के लिए चुना जाता है.ग्रेड 2 ऑक्सीकरण रासायनिक सेवा और समुद्री वातावरण को कवर करता है; ग्रेड 7 अपने छोटे पैलाडियम के अतिरिक्त के साथ कम करने वाले एसिड को कवर करता है जहां गैर मिश्रित टाइटेनियम गड्ढा होगा;Gr5 उन अनुप्रयोगों को कवर करता है जिन्हें अधिक तन्यता सीमा की आवश्यकता होती है, मशीनीकरण और गर्मी उपचार चरण की कीमत पर।
उपकरण और सेंसर कार्य में छोटे बार का प्रयोग किया जाता है क्योंकि आवास गैर चुंबकीय, संक्षारण प्रतिरोधी और हल्का होना चाहिए और क्योंकि 12 मिमी बार को एक पारंपरिक टर्न पर ड्रिल और थ्रेड किया जा सकता है।वाल्व ट्रिमएयरोस्पेस में, छोटे बार को ब्रैकेट, बुशिंग और फास्टनरों में बदल दिया जाता है, जहां स्टील पर बचाया गया वजन पूरे असेंबली के माध्यम से फैलता है।
एक गुण जो यंत्रविदों को आश्चर्यचकित करता है वह लोचदार मॉड्यूल है। टाइटेनियम 110 GPa के करीब है जबकि स्टील के लिए लगभग 207 GPa है।तो एक टाइटेनियम पट्टी एक ही झुकने भार के तहत लगभग दोगुना अधिक विचलितएक लम्बी, पतली शाफ्ट पर यह टर्निंग के दौरान चटकी और स्प्रिंगबैक के रूप में दिखाई देता है, और एक बोल्ट संयुक्त पर यह बदलता है कि टाइटेनियम भाग और स्टील समकक्ष के बीच धागे के भार को कैसे साझा किया जाता है।एक ही पूर्वभार तक पहुंचने के लिए कम टोक़ की आवश्यकता है, और जलन का खतरा बढ़ जाता है, इसलिए एक सूखी फिल्म स्नेहक या एक एनोडाइज्ड धागा सामान्य अभ्यास है।
प्रलेखन और निरीक्षण
EN 10204 के अनुसार एक 3.1 प्रमाणपत्र आधार रेखा हैः गर्मी संख्या, रसायन, तन्यता और उपज शक्ति, लम्बाई, क्षेत्र की कमी और कठोरता, सभी वितरित सलाखों के लिए पता लगाया जा सकता है।प्रत्येक गर्मी पर सकारात्मक सामग्री पहचान सेकंड में माल के अंदर तक ग्रेड मिश्रण पकड़ता है, और यह तब भी करने लायक है जब प्रमाण पत्र सही दिखता है, क्योंकि एक रासायनिक लाइन में गलत ग्रेड की लागत परीक्षण की तुलना में बहुत अधिक है।
आयाम निरीक्षण ड्राइंग के अनुरूप होना चाहिए। व्यास लंबाई के साथ कई बिंदुओं पर एक माइक्रोमीटर के साथ जाँच की जाती है, एक डायल गेज के साथ एक सतह प्लेट पर सीधापन,और अनुमोदित नमूना के साथ दृश्य रूप से सतह की स्थितिअल्ट्रासोनिक परीक्षण को शायद ही कभी छोटे पट्टी पर लागू किया जाता है, क्योंकि अनुभाग अर्थपूर्ण आयतन कवर के लिए बहुत पतला है; प्रवेश परीक्षण सतह टूटने दोषों के लिए व्यावहारिक विधि है,और यह आमतौर पर एक नियमित आवश्यकता के बजाय एक विशेष आवश्यकता है.
छोटे व्यास वाले पट्टी के लिए आदेश चेकलिस्ट संक्षिप्त है लेकिन प्रत्येक पंक्ति मायने रखती हैः मानक संख्या और वर्ष, ग्रेड, व्यास और सहिष्णुता वर्ग, स्थिति, सतह खत्म, सीधापन, लंबाई,परीक्षण प्रमाणपत्र स्तर, और एक स्पष्ट कथन है कि जब एक ट्यूब मानक ड्राइंग पर दिखाई देता है तो कौन सा मानक शासन करता है। उद्धरण पर उन सात वस्तुओं पर सहमत होना डिलीवरी के बाद उनके बारे में बहस करने की तुलना में सस्ता है।

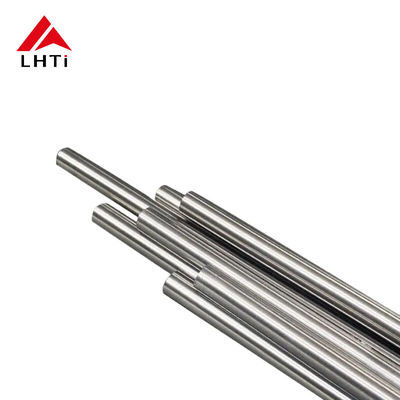

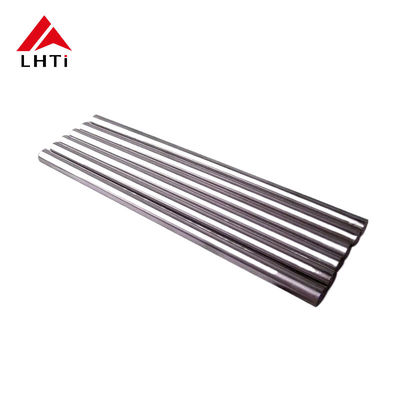

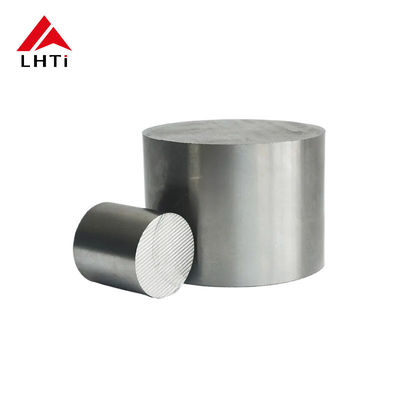

उत्पाद चित्र
