| ब्रांड नाम: | LIHUA |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
| कीमत: | $20.00~$30.00/kg |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 10000 किलोग्राम/किलोग्राम प्रति माह |

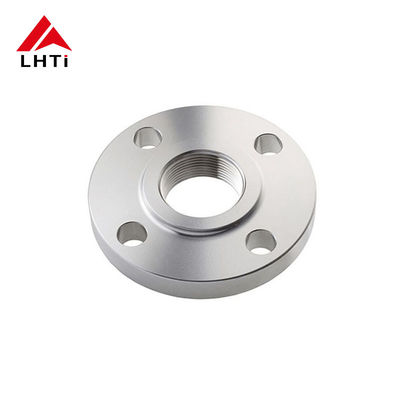

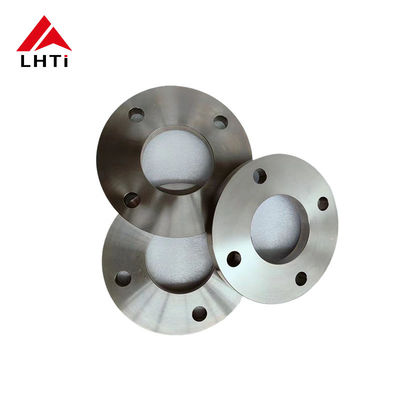

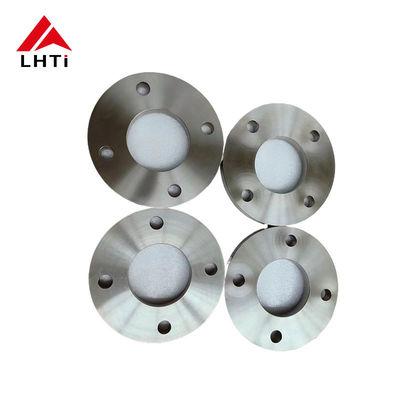

बीएल आरएफ टाइटेनियम पाइप ब्लाइंड फ्लैंज, ग्रेड 2, ग्रेड 7, ग्रेड 12, सीएनसी मशीनिंग/ स्टेनलेस स्टील फ्लैंज
1उत्पाद की जानकारी
यह टाइटेनियम ब्लाइंड फ्लैंज रासायनिक उद्योग के लिए डिज़ाइन किया गया है, ग्रेड 1, 2, 5, 7 और 12 में उपलब्ध है। यह एएनएसआई बी 16 जैसे मानकों का पालन करता है।5, ASME B16.5, EN1092-1, JIS B2220, और DIN2627-2628. फ्लैंज 1/2 "से 30" NB (NPS 1/2 - NPS 24 या DN 10 - 2000) के आकारों में आता है। यह PN0.25 से 32 MPa तक के दबावों को संभाल सकता है,पीएन6 से पीएन250 सहित विभिन्न दबाव नामित के साथ, और LB रेटिंग्स 150 से 2500 तक। सीलिंग सतहों में आरएफ, एफएफ, टीजी और आरजे शामिल हैं। फ्लैंज को सटीकता के लिए फोर्ज और सीएनसी मशीनिंग किया जाता है।
| उत्पाद | टाइटेनियम अंधा फ्लैंज |
| वस्तु का नाम | BL RF gr2 gr7 gr12 टाइटेनियम पाइप अंधा फ्लैंज |
| आवेदन | रासायनिक उद्योग |
| मानक | एएनएसआई बी165, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628 |
| सामग्री | ग्रेड 1, ग्रेड 2, ग्रेड 5, ग्रेड 7, ग्रेड 12 |
| आकार | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| दबाव | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 हालांकि PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB। |
| सीलिंग सतह | आरएफ, एफएफ, टीजी, आरजे आदि। |
| तकनीक | फ्राग और सीएनसी मशीनिंग |
2टाइटेनियम ब्लाइंड फ्लैंज का विनिर्देश
वर्ग 150 के टाइटेनियम ब्लाइंड फ्लैंज के लिए विनिर्देश
| वर्ग 150 टाइटेनियम अंधा फ्लैंज | ||||||
| नोम. पाइप आकार |
फ्लैंज दीया। |
फ्लैंज मोटी |
उठाया गया चेहरा दीया. |
नहीं. का छेद |
दीया। का बोल्ट |
दिन का बोल्ट सर्कल |
| आधा | 3-1/2 | 7/16 | 1-3/8 | 4 | आधा | 2-3/8 |
| 3/4 | 3-7/8 | आधा | 1-11/16 | 4 | आधा | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | आधा | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | आधा | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | आधा | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | ९-२ |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | १४-४ |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | २३-१/२ | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | २७-१/२ | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | २९-१/२ |
वर्ग 300 टाइटेनियम ब्लाइंड फ्लैंज के लिए विनिर्देश
| वर्ग 300 टाइटेनियम अंधा फ्लैंज | ||||||
| नोम. पाइप आकार |
फ्लैंज दीया। |
फ्लैंज मोटी |
उठाया गया चेहरा दीया. |
नहीं. का छेद |
दीया। का बोल्ट |
दिन का बोल्ट सर्कल |
| आधा | 3-3/4 | 9/16 | 1-3/8 | 4 | आधा | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3.टाइटेनियम ब्लाइंड फ्लैंज की रासायनिक आवश्यकताएं
| एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि | |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | बाली |
4. टाइटेनियम ब्लाइंड फ्लैंज की तन्यता आवश्यकताएं
| ग्रेड | तन्यता शक्ति (min) | उपज शक्ति (min) | लम्बाई ((%) | ||
| क्सि | मपा | क्सि | मपा | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
5.हमारी कंपनी
16 साल से अधिक समय से टाइटेनियम अंधा फ्लैंग्स के अग्रणी निर्माता और व्यापारी के रूप में, बाओजी लिहुआ एक विस्तृत श्रृंखला के मोल्ड का दावा करता है, जिससे हम सभी प्रमुख मानकों को पूरा करने वाले फ्लैंग्स का उत्पादन कर सकते हैं,EN1092-1 सहित, ASME B16.5हमने अपने उत्पादों को सफलतापूर्वक कई देशों जैसे इटली, रूस, तुर्की और चिली में निर्यात किया है, और हमारी गुणवत्ता व्यापक रूप से मान्यता प्राप्त है।हम अनुकूलित आदेशों का स्वागत करते हैं और बाजार में अच्छी तरह से वाकिफ हैंहमारी पेशेवर तकनीकी टीम हमारे समर्पित कर्मचारियों द्वारा समर्थित, शुरू से अंत तक एक व्यापक सेवा सुनिश्चित करती है।
