| ब्रांड नाम: | LHTI |
| मॉडल संख्या: | एलएच-01 |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
| कीमत: | USD $19.5-$28.5 / kg |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी, एल/सी, डी/ए, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 100 टन |
2 मिमी वॉल टाइटेनियम राउंड ट्यूब: आकार, शक्ति और संक्षारण ड्यूटी
दो मिलीमीटर की दीवार वह बिंदु है जहाँ एक टाइटेनियम ट्यूब एक पतली उपकरण रेखा होने से रुक जाती है और वास्तविक दबाव ले जाने लगती है, भारी या महंगी हुए बिना। यह वह दीवार भी है जिस पर आकार नियंत्रण यह तय करना शुरू कर देता है कि ट्यूब को स्थापित किया जा सकता है या नहीं: 2 मिमी पर, एक गोल से बाहर का अनुभाग या एक विलक्षण दीवार ट्यूब शीट में, झुकने वाली मशीन में और वेल्ड तैयारी में तुरंत दिखाई देती है।
2 मिमी एक उपयोगी दीवार क्यों है
2 मिमी पर, एक टाइटेनियम ट्यूब की दबाव क्षमता अधिकांश शीतलन और प्रक्रिया कर्तव्यों के लिए पर्याप्त होती है, जबकि वजन पतली दीवार उत्पाद के करीब रहता है। पतली दीवार संबंध इसे देखना आसान बनाता है: हूप तनाव व्यास के साथ बढ़ता है, इसलिए वही 2 मिमी दीवार जो 19 मिमी ट्यूब पर आरामदायक है, 50 मिमी ट्यूब पर केवल मध्यम रूप से तनावग्रस्त है, और फटने का अनुमान तदनुसार गिरता है। नीचे दी गई तालिका 895 एमपीए की तन्यता ताकत और एक सरल अनुमान का उपयोग करती है; एक कोड रेटिंग एक संयुक्त कारक, तापमान डेरेटिंग और किसी भी संक्षारण भत्ता जोड़ती है।
| बाहरी व्यास | 2 मिमी दीवार पर बोर | फटने का अनुमान | 1.5 कारक पर काम करना | विशिष्ट कर्तव्य |
|---|---|---|---|---|
| 12.7 मिमी | 8.7 मिमी | लगभग 282 एमपीए | लगभग 188 एमपीए | उच्च दबाव उपकरण रेखा |
| 19.05 मिमी | 15.05 मिमी | लगभग 188 एमपीए | लगभग 125 एमपीए | छोटा कंडेनसर, कूलर |
| 25.4 मिमी | 21.4 मिमी | लगभग 141 एमपीए | लगभग 94 एमपीए | हीट एक्सचेंजर ट्यूब |
| 31.8 मिमी | 27.8 मिमी | लगभग 113 एमपीए | लगभग 75 एमपीए | समुद्री जल शीतलन रेखा |
| 50.8 मिमी | 46.8 मिमी | लगभग 70 एमपीए | लगभग 47 एमपीए | प्रक्रिया कूलर, कम दबाव |
वे आंकड़े स्क्रीनिंग के लिए हैं। वह संख्या जो ड्राइंग पर आती है वह डिजाइन दबाव है जिसके कोड आधार हैं, और दीवार को फिर सहनशीलता के बजाय न्यूनतम दीवार के मुकाबले पुष्टि की जाती है, न कि नाममात्र के। 2 मिमी दीवार पर, एक माइनस 10 प्रतिशत सहनशीलता पहले से ही 0.2 मिमी हटा देती है, जो अनुभाग का दसवां हिस्सा है, इसलिए नाममात्र और न्यूनतम के बीच का अंतर एक गोल करने का विवरण नहीं है।
आकार नियंत्रण वास्तविक विनिर्देश है
गोलपन, दीवार विलक्षणता और सीधापन वे हैं जो एक ट्यूब को अलग करते हैं जो आसानी से स्थापित हो जाती है और जो हर कदम से लड़ती है। एक अनुभाग जो अंडाकार है वह सही आकार के ट्यूब शीट छेद में नहीं खिसकेगा, और इसे मजबूर करने से छेद और ट्यूब को नुकसान होता है। एक दीवार जो विलक्षण है उसमें एक पतली तरफ होती है जो दबाव रेटिंग को सीमित करती है, भले ही औसत दीवार सही हो। एक धनुष वाली ट्यूब झुकने वाली मशीन से नहीं गुजरेगी या मिलान वाले फ्लैंज के साथ संरेखित नहीं होगी।
व्यावहारिक आवश्यकताएं बताने में सरल हैं और आदेश पर लिखने लायक हैं। व्यास सहनशीलता के आधे के भीतर गोलपन, नाममात्र के 10 प्रतिशत के भीतर दीवार विलक्षणता, प्रति मीटर लगभग 1 मिमी सीधापन, और लगभग 1 डिग्री के भीतर एक कट सिरा वर्ग। उनमें से प्रत्येक का निर्माण में सीधा परिणाम होता है, यही कारण है कि वे मौखिक समझौते के बजाय खरीद विनिर्देश में आते हैं।
| आकार पैरामीटर | व्यावहारिक आवश्यकता | यह कैसे जांचा जाता है | यह क्या बचाता है |
|---|---|---|---|
| गोलपन | व्यास सहनशीलता के आधे के भीतर | तीन अभिविन्यासों पर माइक्रोमीटर | ट्यूब से ट्यूब शीट फिट और सील |
| दीवार विलक्षणता | नाममात्र दीवार का 10 प्रतिशत या बेहतर | अल्ट्रासोनिक दीवार स्कैन | पतली तरफ न्यूनतम दीवार |
| सीधापन | प्रति मीटर लगभग 1 मिमी | सतह प्लेट और डायल गेज | फीडिंग, रोलिंग और फिट अप |
| कट वर्गता | वर्ग से 1 डिग्री के भीतर | वर्ग और फीलर गेज | जोड़ों पर वेल्ड गैप और फ्यूजन |
| बोर फिनिश | बर्र और ढीले पैमाने से मुक्त | दृश्य और बोर स्कोप | प्रवाह,fouling और सफाई |
बोर अपनी खुद की लाइन का हकदार है। ढीला पैमाना, कटाई से बर्र और ड्राइंग स्नेहक अवशेष सभी प्रक्रिया स्ट्रीम में समाप्त हो जाते हैं, और एक छोटे बोर में वे प्रवाह को भी बाधित करते हैं और जमाव को शुरू करने के लिए जगह देते हैं। एक ट्यूब जो पैक होने पर साफ और सूखी होती है वह साफ रहती है; एक ट्यूब जो गीली पैक होती है वह दाग के साथ आती है जिसे स्थापना से पहले हटाना पड़ता है।
संक्षारण प्रतिरोध और इसकी सीमाएं
ठंडा पानी, समुद्री जल और अधिकांश ऑक्सीकरण रासायनिक धाराओं में टाइटेनियम ट्यूब अच्छा प्रदर्शन करती है क्योंकि ऑक्साइड फिल्म पानी और ऑक्सीजन की उपस्थिति में खुद की मरम्मत करती है। दो स्थितियां इसे कमजोर करती हैं। पहला एक दरार है, जहां फिल्म मरम्मत नहीं कर सकती क्योंकि स्थानीय रसायन विज्ञान ऑक्सीजन की कमी और अम्लीय हो जाता है; ट्यूब से ट्यूब शीट जोड़ और समर्थन संपर्क सामान्य स्थल हैं। दूसरा संदूषण है, विशेष रूप से स्टील के औजारों, तार ब्रश या जंग लगे पानी से लोहे के धब्बे, जो स्थानीय कोशिकाओं का निर्माण कर सकते हैं और pitting का कारण बन सकते हैं।
व्यावहारिक उपाय उससे निकलते हैं। निर्माण औजारों को टाइटेनियम के लिए समर्पित रखें, किसी भी लोहे के संपर्क के बाद पिकलिंग करें, और ट्यूब बोर को स्थिर जेब से मुक्त रखें। जहां माध्यम कम करने वाला है, या जहां एक गर्म दरार से बचा नहीं जा सकता है, वहां पैलेडियम युक्त ग्रेड जैसे Gr7, Gr2 की तुलना में अधिक मजबूत विकल्प है, जो दरार प्रतिरोध में बड़ी वृद्धि के लिए मामूली लागत प्रीमियम पर है।
प्रवाह वेग उसी चर्चा में आता है। टाइटेनियम अधिकांश धातुओं की तुलना में क्षरण का बेहतर प्रतिरोध करता है, लेकिन 2 मिमी दीवार में देने के लिए बहुत कम मार्जिन होता है, और एक इनलेट, एक मोड़ या आंशिक रूप से बंद वाल्व पर अशांति स्थानीय रूप से धातु को हटा सकती है। इनलेट वेग को मध्यम रखना, इनलेट पर एक चिकनी संक्रमण का उपयोग करना और अचानक संकुचन से बचना पतली दीवार ट्यूब के लिए सस्ते सुरक्षा उपाय हैं।
सीमलेस या वेल्डेड और खींचा हुआ
2 मिमी दीवार पर, दोनों मार्ग उपलब्ध हैं। सीमलेस ट्यूब एक खोखले से खींची जाती है और इसमें कोई सीम नहीं होती है, जो दबाव कर्तव्य, चक्रीय सेवा और किसी भी अनुप्रयोग के लिए उपयुक्त है जहां बोर निर्बाध होना चाहिए। वेल्डेड और खींची हुई ट्यूब स्ट्रिप से शुरू होती है, सीम को वेल्ड करती है और फिर खींचती और एनील करती है, जो लंबी लंबाई में और उन आकारों में किफायती है जहां सीमलेस आपूर्ति सीमित है; सीम आमतौर पर खींचने के बाद दिखाई नहीं देती है, लेकिन यह एक धातुकर्म विशेषता बनी हुई है और इसकी गुणवत्ता वेल्ड और बाद में होने वाले कोल्ड वर्क की मात्रा पर निर्भर करती है।
चुनाव आमतौर पर कर्तव्य और लंबाई पर निर्भर करता है। हजारों छोटी ट्यूबों वाले कंडेनसर के लिए, वेल्डेड और खींची हुई ट्यूब अक्सर व्यावसायिक उत्तर होती है। उच्च दबाव वाली लाइन, चक्रीय कर्तव्य या डिलीवरी के बाद मोड़ने वाली ट्यूब के लिए, सीमलेस सुरक्षित डिफ़ॉल्ट है। किसी भी तरह से, मानक और परीक्षण पैकेज को पूछताछ पर सहमत किया जाना चाहिए, क्योंकि एक ही नाममात्र आकार को विभिन्न विनिर्देशों के अनुसार बहुत अलग सबूतों के साथ आपूर्ति की जा सकती है।
जहां 2 मिमी दीवार ट्यूब का उपयोग किया जाता है
कंडेनसर और हीट एक्सचेंजर सबसे बड़े अनुप्रयोग हैं, जहां ट्यूब एक तरफ ठंडा पानी और दूसरी तरफ एक प्रक्रिया द्रव ले जाती है, और जहां दीवार को दबाव और शीतलन माध्यम के संक्षारण दोनों का विरोध करना पड़ता है। जहाजों और तटीय संयंत्रों पर समुद्री जल से ठंडे इकाइयां टाइटेनियम के लिए एक प्राकृतिक फिट हैं क्योंकि वैकल्पिक सामग्री को कोटिंग या लगातार प्रतिस्थापन की आवश्यकता होती है।
रासायनिक कूलर, नमूना कूलर और छोटे प्रक्रिया हीट एक्सचेंजर समान कारणों से समान दीवार का उपयोग करते हैं। इंस्ट्रूमेंटेशन और हाइड्रोलिक कार्य में, 2 मिमी दीवार को चुना जाता है जहां लाइन को उच्च दबाव के बजाय खुरदरी हैंडलिंग और कंपन का सामना करना पड़ता है। इन सभी कर्तव्यों में ट्यूब केवल अपने स्थापना जितनी अच्छी होती है, इसलिए आकार की आवश्यकताएं और सफाई की आवश्यकताएं सामग्री प्रमाण पत्र के साथ समान वजन रखती हैं।
निरीक्षण और आदेश
एक विशिष्ट निरीक्षण योजना में प्रत्येक लॉट से एक नमूने पर आयाम और आकार, एक हाइड्रोस्टैटिक या वायवीय प्रूफ परीक्षण, दीवार दोषों के लिए एक एडी करंट या अल्ट्रासोनिक परीक्षण, और डक्टिलिटी दिखाने के लिए एक चपटा परीक्षण शामिल है। EN 10204 के 3.1 प्रमाण पत्र में हीट नंबर, रसायन विज्ञान, तन्यता और उपज शक्ति, बढ़ाव, और गैर विनाशकारी परीक्षण परिणाम होने चाहिए, जो वितरित ट्यूबों के लिए पता लगाने योग्य हों।
आदेश में मानक, ग्रेड, बाहरी व्यास और सहनशीलता के साथ 2 मिमी दीवार, लंबाई और सीधापन, डिलीवरी की स्थिति, सतह और सफाई की आवश्यकता, और परीक्षण पैकेज बताया जाना चाहिए। गोलपन और विलक्षणता सीमाएं जोड़ने में पूछताछ पर कोई खर्च नहीं आता है और बाद में अस्वीकृत डिलीवरी से बचा जाता है, जो ट्यूब ऑर्डर पर उपलब्ध सबसे सस्ता गुणवत्ता सुधार है।

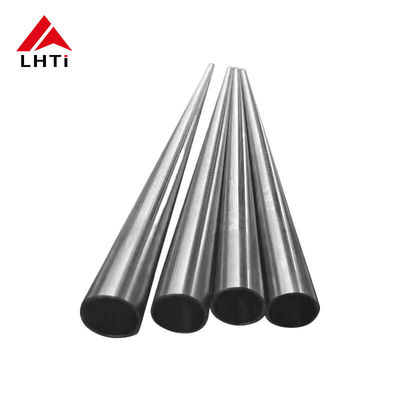

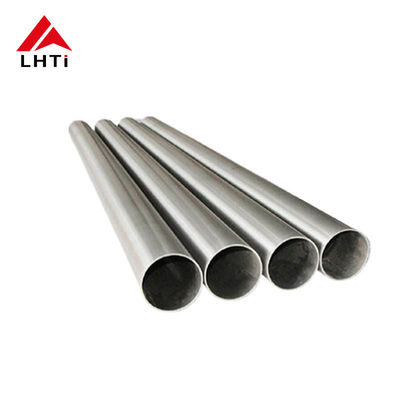

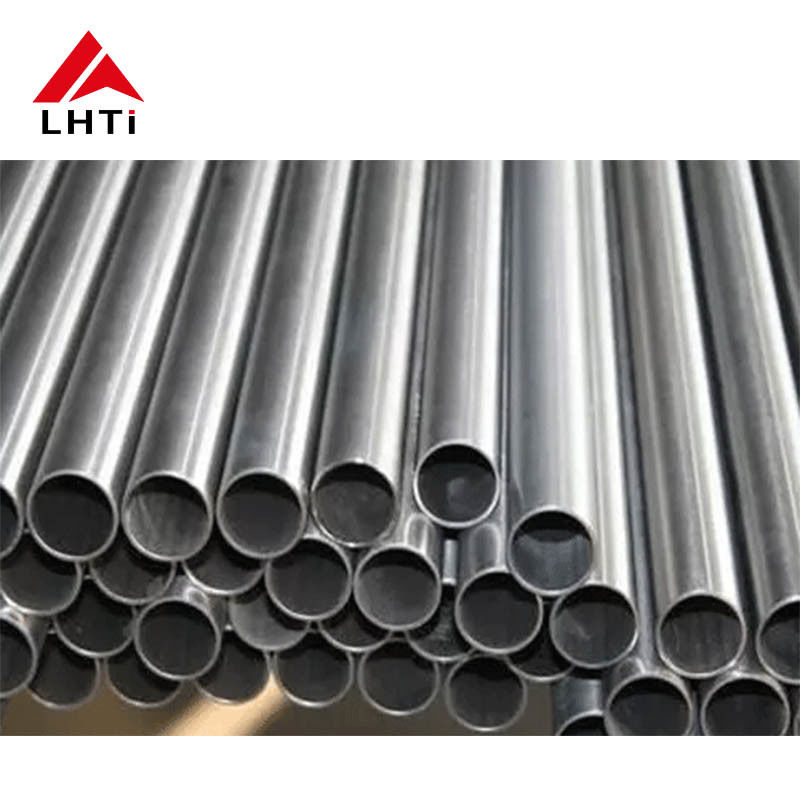

उत्पाद छवियां
