| ब्रांड नाम: | LHTI |
| मॉडल संख्या: | एलएच-01 |
| न्यूनतम आदेश मात्रा: | If in stock, sample is available; यदि स्टॉक में है, तो नमूना उपलब्ध है; If not in s |
| कीमत: | USD $19.5-$28.5 / kg |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी, एल/सी, डी/ए, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 100 टन |

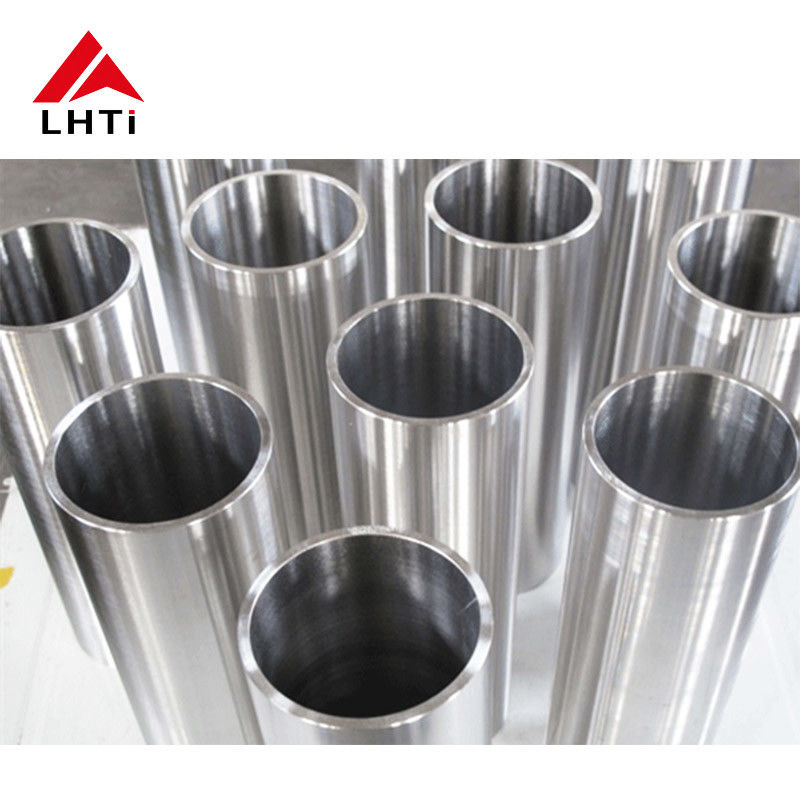

12.7 मिमी सीमलेस टाइटेनियम ट्यूब: हाइड्रोलिक टेस्ट क्या साबित करता है
एक हाइड्रोलिक टेस्ट ट्यूब प्रमाणपत्र पर सबसे अधिक उद्धृत और सबसे कम समझा जाने वाला वाक्य है। यह साबित करता है कि एक विशेष ट्यूब लीक हुए बिना एक विशेष समय के लिए एक विशेष दबाव बनाए रखती है, और इससे अधिक कुछ नहीं। यह समझना कि टेस्ट प्रेशर कैसे चुना गया था, और यह दीवार पर क्या करता है, एक अस्पष्ट दावे को एक उपयोगी स्वीकृति मानदंड में बदल देता है, खासकर 12.7 मिमी ट्यूब पर जहां दीवार की सीमा 0.5 से 1.5 मिमी तक होती है।
15 और 24.5 MPa कहाँ से आते हैं
टेस्ट प्रेशर सामान्यतः डिज़ाइन प्रेशर से एक फैक्टर, आमतौर पर 1.5 गुना, से प्राप्त होते हैं और फिर जांच की जाती है ताकि दीवार में परिणामी तनाव यील्ड से नीचे रहे। वह दूसरी जांच वह है जो तय करती है कि दिया गया टेस्ट प्रेशर किसी दिए गए दीवार पर लागू होता है या नहीं। 12.7 मिमी बाहरी व्यास पर, हूप स्ट्रेस का अनुमान लगाना आसान है: दबाव गुना व्यास को दीवार के दोगुने से विभाजित करें। 24.5 MPa पर परीक्षण की गई 1 मिमी दीवार लगभग 156 MPa देखती है, जो annealed Gr2 के 275 MPa यील्ड का 57 प्रतिशत है, और यह एक आरामदायक परीक्षण है। 0.5 मिमी दीवार पर वही दबाव लगभग 311 MPa उत्पन्न करता है, जो यील्ड से ऊपर है, इसलिए ट्यूब स्वयं परीक्षण द्वारा स्थायी रूप से विस्तारित हो जाएगी।
| 12.7 मिमी ओडी पर दीवार | 15 MPa पर हूप स्ट्रेस | Gr2 यील्ड का शेयर | 24.5 MPa पर हूप स्ट्रेस | Gr2 यील्ड का शेयर |
|---|---|---|---|---|
| 0.5 मिमी | 191 MPa | 69 प्रतिशत | 311 MPa | 113 प्रतिशत, यील्ड्स |
| 0.8 मिमी | 119 MPa | 43 प्रतिशत | 195 MPa | 71 प्रतिशत, स्वीकार्य |
| 1.0 मिमी | 95 MPa | 35 प्रतिशत | 156 MPa | 57 प्रतिशत, आरामदायक |
| 1.5 मिमी | 64 MPa | 23 प्रतिशत | 104 MPa | 38 प्रतिशत, कम तनाव |
यही कारण है कि एक टेस्ट प्रेशर को कभी भी उस दीवार के बिना उद्धृत नहीं किया जाना चाहिए जिस पर वह लागू होता है। 0.5 मिमी ट्यूब पर 24.5 MPa की पेशकश करने वाला एक आपूर्तिकर्ता या तो एक अलग आकार का परीक्षण कर रहा है, या स्थायी विरूपण स्वीकार कर रहा है, या परीक्षण के आंकड़े के रूप में बर्स्ट आंकड़े का उद्धरण दे रहा है। यह पूछना कि दबाव किस दीवार पर लागू होता है, खरीदार ट्यूब आपूर्तिकर्ता से पूछ सकता है।
टेस्ट वास्तव में क्या स्थापित करता है
हाइड्रोलिक टेस्ट एक लीक टेस्ट है। यह थ्रू-वॉल डिफेक्ट्स, खराब वेल्ड्स, लैप्स और दरारों को ढूंढता है जो दबाव में खुलते हैं, और यह नमूना बिंदुओं के बजाय ट्यूब की पूरी लंबाई में ऐसा करता है। यह टाइट क्रैक को नहीं ढूंढता है जो बंद रहते हैं, यह दीवार की मोटाई को नहीं मापता है, और यह रसायन विज्ञान या एनील के बारे में कुछ भी नहीं कहता है। वे अन्य परीक्षणों से संबंधित हैं, और एक प्रमाणपत्र जो केवल एक हाइड्रोलिक टेस्ट सूचीबद्ध करता है, एक पतला गुणवत्ता रिकॉर्ड है।
टेस्ट प्रक्रिया दबाव जितनी ही महत्वपूर्ण है। ट्यूब को पूरी तरह से भरा जाना चाहिए, हवा निकाली जानी चाहिए, दबाव धीरे-धीरे बढ़ाया जाना चाहिए और पूरी लंबाई का निरीक्षण करने के लिए पर्याप्त समय तक रखा जाना चाहिए, और बाहर सुखाया जाना चाहिए ताकि एक रिसाव दिखाई दे। कुछ सेकंड में दबाव डाला और छोड़ा गया परीक्षण बहुत कम साबित करता है, खासकर लंबी लंबाई पर जहां पानी को यात्रा करनी पड़ती है।
| जांचें | यह क्या पुष्टि करता है | यह क्या पुष्टि नहीं कर सकता | यह योजना में कहाँ फिट बैठता है |
|---|---|---|---|
| हाइड्रोलिक टेस्ट | ट्यूब बिना लीक या फूला हुआ दबाव बनाए रखता है | टाइट क्रैक की अनुपस्थिति जो टेस्ट में नहीं खुलती हैं | प्रत्येक ट्यूब या एक नमूना, प्रति ऑर्डर |
| अल्ट्रासोनिक टेस्ट | दीवार की मोटाई और आंतरिक लैमिनार डिफेक्ट्स | बाहरी सतह पर टूटने वाले दोष | महत्वपूर्ण ड्यूटी पर हाइड्रो टेस्ट से पहले |
| एडी करंट टेस्ट | लॉन्गिट्यूडिनल और ट्रांसवर्स सतह दोष | भारी दीवार में गहरे आंतरिक दोष | छोटे सीमलेस ट्यूब पर मानक |
| फ्लैटनिंग टेस्ट | सेक्शन और वेल्ड की डक्टिलिटी | दबाव तंगी | लॉट योग्यता |
| रेडियोग्राफी | जहां वेल्ड मौजूद है वहां वेल्ड की गुणवत्ता | एक जाली दीवार में महीन दरारें | जब खरीद आदेश इसे मांगता है |
लंबाई, कॉइल और आयाम फ़ील्ड
यह पृष्ठ दो लंबाई कथन वहन करता है। आयाम फ़ील्ड अधिकतम 1200 मिमी देता है, जबकि उत्पाद तालिका सीधी लंबाई के लिए अधिकतम 16000 मिमी देती है, और 12.7 मिमी ट्यूब को आमतौर पर कॉइल में भी आपूर्ति की जाती है। एक बार उत्पाद रूप स्पष्ट हो जाने पर वे विरोधाभासी नहीं होते हैं: छोटे कट पीस छोटे ऑर्डर के लिए डिफ़ॉल्ट पैकिंग होते हैं, लाइन पाइप और हीट एक्सचेंजर कार्य के लिए 16 मीटर तक की सीधी लंबाई उपलब्ध होती है, और कॉइल ट्यूब का उपयोग तब किया जाता है जब स्थापना को कुछ जोड़ों के साथ एक निरंतर रन की आवश्यकता होती है।
चुनाव परीक्षण को प्रभावित करता है। एक कॉइल को कॉइल के रूप में परीक्षण किया जाता है और रिकॉर्ड पूरी लंबाई को कवर करता है; एक सीधी लंबाई को व्यक्तिगत रूप से या बैच में परीक्षण किया जाता है जिसमें दबाव एक मैनिफोल्ड पर रखा जाता है। किसी भी तरह से, प्रमाणपत्र को टेस्ट प्रेशर, होल्ड टाइम और यह बताया जाना चाहिए कि प्रत्येक ट्यूब या नमूने का परीक्षण किया गया था या नहीं, क्योंकि नमूने पर बैच परीक्षण प्रत्येक टुकड़े पर परीक्षण से एक अलग आश्वासन स्तर है।
मानक, ग्रेड और संरचना
ASTM B338 सीमलेस ट्यूब को कवर करता है और इस पृष्ठ पर उपयोग किया जाने वाला संदर्भ है; ASTM B861 सीमलेस पाइप को कवर करता है, और दोनों को कभी-कभी मिश्रित ऑर्डर के लिए एक साथ उद्धृत किया जाता है। ग्रेड सूची Gr1, Gr2 और Gr5 दिखाती है जबकि उत्पाद तालिका Gr1 और Gr2 दिखाती है, इसलिए व्यावहारिक पठन यह है कि Gr1 और Gr2 मानक आपूर्ति हैं और Gr5 अनुरोध पर उपलब्ध है। यह परीक्षण के लिए मायने रखता है, क्योंकि Gr5 में बहुत अधिक यील्ड स्ट्रेंथ होती है और यह पतली दीवार पर भी 24.5 MPa टेस्ट ले सकती है।
ट्यूब को रोल और एनील किया जाता है, जो वह स्थिति है जो सुसंगत आयाम और अनुमानित बेंडिंग देती है। एनीलिंग कोल्ड रिडक्शन से अवशिष्ट तनाव को भी दूर करती है, और स्ट्रेस रिलीफ ट्यूब को काटने, विस्तारित करने या वेल्ड करने पर विकृत होने की संभावना कम होती है। 12.7 मिमी आकार आधा इंच नॉमिनल आकार है, यही कारण है कि यह मानक उपकरण फिटिंग, ट्यूब शीट लेआउट और छोटे हीट एक्सचेंजर बंडलों में एडेप्टर के बिना फिट बैठता है।
लंबे जीवन के लिए डिजाइनिंग
टाइटेनियम ट्यूब में लंबा जीवन तीन चीजों से आता है: दीवार को संक्षारण और कटाव भत्ते से ऊपर रखना, सतह को साफ रखना, और कंपन से बचना। पहला एक डिजाइन विकल्प है, दूसरा एक रखरखाव की आदत है, और तीसरा एक समर्थन विवरण है। टाइटेनियम अधिकांश शीतलन जल का अच्छी तरह से प्रतिरोध करता है, लेकिन एक पतली दीवार जो इनलेट टर्बुलेंस से धातु खो देती है, मिश्र धातु की परवाह किए बिना जल्दी विफल हो जाती है।
कंपन को उस पर ध्यान देने की आवश्यकता है जो इसे आमतौर पर छोटे बोर ट्यूब पर मिलता है। टाइटेनियम में स्टील का लगभग आधा लोचदार मापांक होता है, इसलिए समान स्पैन और सपोर्ट स्पेसिंग एक कम प्राकृतिक आवृत्ति और एक बड़ा आयाम देता है। सपोर्ट को एक साथ करीब रखा जाता है, और हेडर और बंडल के बीच लंबे अप्रत्याशित रन से बचा जाता है, ट्यूब शीट पर घर्षण और पहले सपोर्ट पर थकान को रोकने के सस्ते तरीके हैं।
ऑर्डरिंग चेकलिस्ट
मानक और ग्रेड, बाहरी व्यास और दीवार, लंबाई और उत्पाद रूप, एनील स्थिति, टेस्ट प्रेशर जिस दीवार पर यह लागू होता है, होल्ड टाइम, आवश्यक गैर-विनाशकारी परीक्षण, और प्रमाणपत्र स्तर निर्दिष्ट करें। इस आकार के लिए, EN 10204 के लिए 3.1 प्रमाणपत्र जिसमें हाइड्रोलिक टेस्ट रिकॉर्ड, रासायनिक संरचना और यांत्रिक गुण शामिल हैं, एक सामान्य अपेक्षा है।
दो व्यावहारिक नोट्स लूप को बंद करते हैं। साफ टेस्ट पानी का उपयोग करें और बाद में ट्यूबों को निकालें और सुखाएं, क्योंकि कॉइल लंबाई में अवशिष्ट पानी दाग छोड़ देता है जिसे स्थापना से पहले हटाना पड़ता है। और पैकिंग सूची के साथ-साथ प्रमाणपत्र पर टेस्ट प्रेशर और होल्ड टाइम रिकॉर्ड करें, ताकि जानकारी बंडल के साथ साइट तक पहुंचे न कि ऑफिस फाइल में रहे।
