| ब्रांड नाम: | LHTi,China |
| मॉडल संख्या: | टाइटेनियम ट्यूब |
| न्यूनतम आदेश मात्रा: | 5-10 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

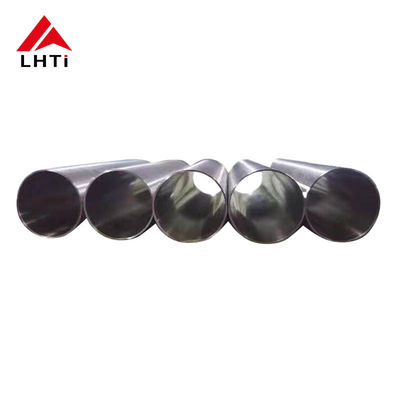

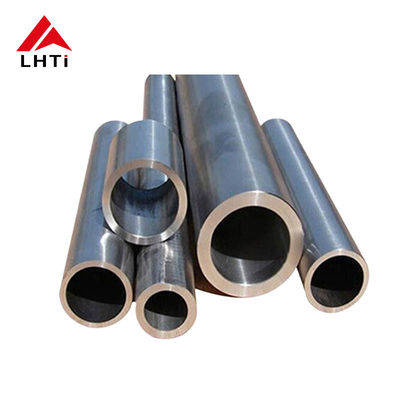

ग्रेड 5 सीमलेस ट्यूब एएसटीएम बी 338 टाइटेनियम ग्रेड 5 ट्यूब केमिकल उद्योग के लिए परिचय
टाइटेनियम सीमलेस ट्यूब का परिचयः
टाइटेनियम वास्तव में एक बहुमुखी मिश्र धातु है जिसका उपयोग चिकित्सा उपकरणों से लेकर एयरोस्पेस इंजीनियरिंग तक होता है। इसे आसानी से एल्यूमीनियम, वैनेडियम,और तांबा विशिष्ट प्रयोजनों के लिए अनुकूलित विभिन्न ग्रेड बनाने के लिएसीमलेस टाइटेनियम ट्यूब आपूर्तिकर्ता की आवश्यकताओं के आधार पर 1 से 38 तक के ग्रेड में उपलब्ध हैं।विभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए एएसटीएम मानकों के तहत निर्मित टाइटेनियम मिश्र धातु छड़ें विभिन्न परिस्थितियों में आपूर्ति की जाती हैं.
टाइटेनियम ट्यूब टाइटेनियम के असाधारण गुणों को बेलनाकार धातु रूपों की बहुमुखी प्रतिभा के साथ जोड़ती है। टाइटेनियम, अपने उच्च शक्ति-से-वजन अनुपात और कम घनत्व के लिए जाना जाता है,इसकी मजबूती और वजन में हल्कापन के लिए पसंद किया जाता हैइसकी संक्षारण प्रतिरोधकता समुद्री जल और क्लोरीन जैसे कठोर वातावरण तक फैली हुई है।इसकी खोखली संरचना के कारण विभिन्न अनुप्रयोगों का उपयोग करता है.
ग्रेड 5 सीमलेस टाइटेनियम ट्यूब जो एएसटीएम बी 338 मानकों के अनुरूप हैं, अत्यधिक मांग वाले अनुप्रयोगों में अपने असाधारण गुणों के लिए अत्यधिक मांग की जाती है।एएसटीएम बी 338 सीमलेस और वेल्डेड टाइटेनियम और टाइटेनियम मिश्र धातु ट्यूबों गर्मी एक्सचेंजर और अन्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त जहां जंग प्रतिरोध निर्दिष्ट करता है, उच्च शक्ति, और गर्मी प्रतिरोध महत्वपूर्ण हैं।
ग्रेड 5 टाइटेनियम, जिसे Ti-6Al-4V के रूप में भी जाना जाता है, 6% एल्यूमीनियम और 4% वैनेडियम युक्त एक मिश्र धातु है। यह मिश्र धातु ताकत, हल्के वजन, संक्षारण प्रतिरोध,और जैव संगतताएएसटीएम बी 338 के अनुसार निर्मित निर्बाध ट्यूब समान गुणवत्ता, आयामी सटीकता सुनिश्चित करते हैं,और महत्वपूर्ण अनुप्रयोगों जैसे एयरोस्पेस घटकों के लिए आवश्यक स्थिर यांत्रिक गुण, रासायनिक प्रसंस्करण उपकरण, और समुद्री वातावरण।
इन ट्यूबों को सटीक प्रक्रियाओं के माध्यम से गर्मी उपचार, सतह खत्म और यांत्रिक गुणों के लिए सख्त आवश्यकताओं को पूरा करने के लिए निर्मित किया जाता है,अत्यधिक परिस्थितियों में उनके विश्वसनीय प्रदर्शन को सुनिश्चित करनाचाहे संरचनात्मक घटकों या जटिल हीट एक्सचेंजर प्रणालियों में उपयोग किया जाए, ग्रेड 5 सीमलेस ट्यूब स्थायित्व और दीर्घायु प्रदान करते हैं,आधुनिक औद्योगिक अनुप्रयोगों में अपेक्षित सख्त मानकों को पूरा.
| मानक | एएसटीएम, एआईएसआई, जीबी, जेआईएस, ग्राहकों के अनुरोध उपलब्ध |
| आकार | गोल ट्यूबः ओडीः 16-119 मिमी या अनुकूलित |
| मोटाई | 0.25mm-3.0mm |
| लम्बाई | 6m या ग्राहकों के अनुरोध के अनुसार |
| नमूना | निः शुल्क नमूना उपलब्ध है, लेकिन माल ढुलाई आप द्वारा भुगतान किया जाना चाहिए |
|
सहिष्णुता
|
बाहरी व्यासः ±0.2 मिमी मोटाईः ±0.05 मिमी लंबाईः ±0.5 मिमी |
| अंत | सादा अंत या बेवल समाप्त या अपनी आवश्यकताओं के रूप में |
| चिह्नित करना | ट्यूबिंग को निम्नानुसार चिह्नित किया गया हैः मानक, ग्रेड, ओडी, मोटाई, लंबाई, हीट नंबर (या ग्राहक के अनुरोध के अनुसार) । |
|---|---|
| वेल्डिंग लाइन का प्रकार | ईआरडब्ल्यू (इलेक्ट्रिकल रेसिस्टेंस वेल्ड) |
| समापन |
ए. सपाट B. चमक #400,दर्पण #600 - #1000 डी. लकड़ी का अनाज C. ब्रश किया हुआ ई. उभरा हुआ, थ्रेड |
| प्रपत्र | घन, खोखला, हाइड्रोलिक, एलएसएडब्ल्यू, बॉयलर, सीधा ट्यूब, ट्यूब कॉइल, गोल, आयताकार, वर्ग आदि |
| अंत | सादा अंत, बेवेल्ड अंत, ट्रेड ट्यूब |
| आवेदन | सजावट, निर्माण, खाद्य उद्योग आदि |
| प्रमाणन | आईएसओ, एसजीएस |
| आयताकार पाइप का आकार | 10*30, 10*40, 10*50, 20*10, 23*11, 24*12, 25*13, 28*25, 28*13, 29*14, 30*15, 30*20, 30*22, 34*22, 36*23, 50*25, 60*30, 75*45, 95*45 मिमी |
| मोटाई | बिल्कुल 0.25, 0.28, 0.32, 0.37, 0.41, 0.51, 0.61, 0.71, 0.91, 1.11, 1.15, 1.41 मिमी |
| मूल्यवर्धित सेवा | आवश्यकतानुसार आकार और लंबाई, पोलिश (इलेक्ट्रो और कमर्शियल) एनील्ड और मसालेदार झुकना, मशीनिंग आदि। |
| गोल पाइप का आकार | 16, 17, 18, 19, 20, 21, 22, 23, 25, 28, 31.8, 35, 36, 38.1, 48, 50.8, 60, 63.5, 76.2, 89, 101, 114 मिमी |
| वर्ग पाइप का आकार | 17, 18, 19, 20, 21, 22, 23, 24, 25, 28, 30, 36, 38, 50 मिमी |
| लम्बाई | 6m या ग्राहक के अनुरोध के अनुसार |
| परीक्षण | प्रत्यक्ष पढ़ने वाला स्पेक्ट्रोग्राफ, हाइड्रोस्टैटिक परीक्षण मशीन, एक्स-रे डिटेक्टर, यूआई ट्रासोनिक दोष डिटेक्टर, चुंबकीय कण डिटेक्टर |
| उपकरण | प्रेस मशीन, झुकने वाली मशीन, धक्का देने वाली मशीन, विद्युत घनघोर मशीन रेत उड़ाने वाली मशीन आदि |
| बाहरी व्यास | 6.35-219 मिमी |
| प्रक्रिया पद्धति | कोड खींचा, नाइट्रोजन सुरक्षा के साथ anneled, अल्ट्रासोनिक, स्वचालित आकार, पॉलिश |
| उत्पत्ति | पश्चिम यूरोप / जापानी / भारतीय / संयुक्त राज्य अमेरिका / कोरियाई / अमेरिकी / यूरोपीय |
| परीक्षण प्रमाणपत्र | EN 10204 / 3.1B के अनुसार निर्माता परीक्षण प्रमाण पत्र, कच्चे माल प्रमाण पत्र, 100% रेडियोग्राफी परीक्षण रिपोर्ट, तीसरे पक्ष के निरीक्षण रिपोर्ट |
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जो इसे उच्च फ्रैक्चर कठोरता और बेहतर लचीलापन के लिए बेहतर बनाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
| दीवार | आकार (ओ.डी.) |
|---|---|
| .010 | 1/16 ", 1/8 ", 3/16 " |
| .020 | 1/16 ", 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 " |
| .012 | 1/8" |
| .016 | 1/8 ", 3/16 " |
| .028 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 3/4 ", 1", 1 1/2 ", 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2", 2 1/2 ", 3" |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2 इंच, 5/8 इंच, 1" 1 1/4 इंच, 1 1/2 इंच, 2" |
| .109 | 1/2 इंच, 3/4 इंच, 1" 1 1/4 इंच, 1 1/2 इंच, 2" |
| .120 | 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 2", 2 1/4 ", 2 1/2 ", 3" |
| .125 | 3/4", 1"",1 1/4",1 1/2",2"",3"",3 1/4" |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2 " |
टाइटेनियम ट्यूबों की उत्पाद प्रक्रियाः
टाइटेनियम ट्यूबों की उत्पादन प्रक्रिया में विभिन्न अनुप्रयोगों के लिए गुणवत्ता, सटीकता और उपयुक्तता सुनिश्चित करने के लिए कई प्रमुख चरण शामिल हैं। यहाँ एक सामान्य प्रक्रिया का अवलोकन हैः
कच्चे माल का चयनः टाइटेनियम टाइटेनियम स्पंज के रूप में शुरू होता है, जिसे क्रॉल प्रक्रिया या हंटर प्रक्रिया के माध्यम से निर्मित किया जाता है।इसके बाद स्पंज को वांछित टाइटेनियम ग्रेड के बैंगट या बिलेट में पिघलाया जाता है।उदाहरण के लिए, ग्रेड 1, ग्रेड 2, ग्रेड 5).
ट्यूब फोर्मिंगः टाइटेनियम ट्यूब बनाने के कई तरीके हैंः
हीट ट्रीटमेंटः टाइटेनियम ट्यूबों को बनाने के बाद अक्सर यांत्रिक गुणों जैसे कि ताकत और लचीलापन में सुधार के लिए हीट ट्रीटमेंट किया जाता है।और बनाने या वेल्डिंग के दौरान लाया तनाव को कम करने के लिए.
शीत रेखांकन (वैकल्पिक): शीत रेखांकन में टाइटेनियम ट्यूब को उसके व्यास को कम करने और सटीक आयाम प्राप्त करने के लिए एक श्रृंखला के माध्यम से खींचना शामिल है। यह प्रक्रिया सतह खत्म में सुधार कर सकती है,सहनशीलता, और यांत्रिक गुण।
सतह उपचारः टाइटेनियम ट्यूबों को सतह उपचार जैसे पॉलिशिंग, अचार,या संक्षारण प्रतिरोध बढ़ाने या आवेदन द्वारा आवश्यक विशिष्ट सतह खत्म प्राप्त करने के लिए निष्क्रियता.
गुणवत्ता नियंत्रण: उत्पादन प्रक्रिया के दौरान गुणवत्ता नियंत्रण के उपाय महत्वपूर्ण होते हैं।इसमें दोषों का पता लगाने या दीवार मोटाई की एकरूपता सुनिश्चित करने के लिए अल्ट्रासोनिक परीक्षण या वर्दी करंट परीक्षण जैसे गैर-विनाशकारी परीक्षण (एनडीटी) विधियां शामिल हैं।.
अंतिम निरीक्षण और प्रमाणनः पैकेजिंग और शिपिंग से पहले, टाइटेनियम ट्यूबों का पूरी तरह से निरीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि वे उद्योग के मानकों को पूरा करते हैं (उदाहरण के लिए, सीमलेस ट्यूबों के लिए एएसटीएम बी 338) ।प्रमाणपत्र सामग्री की संरचना को सत्यापित करने के लिए जारी किए जाते हैं, यांत्रिक गुण, और ग्राहक विनिर्देशों के अनुरूप।
पैकेजिंग और शिपिंगः अंत में, टायटानियम ट्यूबों को परिवहन के दौरान क्षति से बचाने के लिए सावधानीपूर्वक पैक किया जाता है।या यह सुनिश्चित करने के लिए व्यक्तिगत रूप से पैक किया जाता है कि वे सर्वोत्तम स्थिति में पहुंचें.
टाइटेनियम ट्यूब के अनुप्रयोग:
टाइटेनियम ट्यूब अपने असाधारण गुणों के कारण कई उद्योगों में विविध अनुप्रयोग पाते हैं, जिसमें उच्च शक्ति-से-वजन अनुपात, संक्षारण प्रतिरोध और जैव संगतता शामिल है।यहाँ कुछ प्रमुख अनुप्रयोग हैं:
एयरोस्पेस: टाइटेनियम ट्यूब का उपयोग एयरोस्पेस उद्योग में विमानों के हाइड्रोलिक सिस्टम, एयरफ्रेम, लैंडिंग गियर घटकों और निकास नलिकाओं जैसे अनुप्रयोगों के लिए व्यापक रूप से किया जाता है।उनका हल्का वजन विमान के कुल वजन को कम करने में मदद करता है, ईंधन दक्षता और प्रदर्शन में वृद्धि।
औद्योगिक: औद्योगिक वातावरण में टाइटेनियम ट्यूबों का उपयोग हीट एक्सचेंजर, कंडेनसर,और रिएक्टर कंटेनर जहां आक्रामक रसायनों और उच्च तापमान से जंग प्रतिरोध महत्वपूर्ण हैइनका उपयोग समुद्री जल के संक्षारण के प्रतिरोध के कारण निर्जलीकरण संयंत्रों में भी किया जाता है।
चिकित्सा: टाइटेनियम ट्यूब चिकित्सा अनुप्रयोगों में विशेष रूप से प्रत्यारोपण और सर्जिकल उपकरणों के निर्माण के लिए आवश्यक हैं।टाइटैनियम की जैव संगतता और शरीर के तरल पदार्थों के प्रतिरोध इसे कूल्हे के तने जैसे प्रत्यारोपण के लिए आदर्श बनाते हैं, हड्डी की प्लेटें, और दंत प्रत्यारोपण।
समुद्री: टाइटैनियम ट्यूबों का उपयोग समुद्री वातावरण में समुद्री पानी से ठंडा होने वाले कंडेनसर, हीट एक्सचेंजर और पाइप सिस्टम के लिए किया जाता है।उनकी संक्षारण प्रतिरोधकता नमकीन पानी के वातावरण में दीर्घायु और विश्वसनीयता सुनिश्चित करती है.
ऑटोमोटिवः टाइटैनियम ट्यूबों का उपयोग ऑटोमोटिव अनुप्रयोगों में, विशेष रूप से उच्च प्रदर्शन वाले वाहनों में, निकास प्रणालियों और इनलेट पाइपिंग जैसे घटकों के लिए किया जाता है।उनकी उच्च शक्ति और गर्मी प्रतिरोध इंजन के प्रदर्शन में सुधार में योगदान देता है.
