| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | प्लेट निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1-5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |

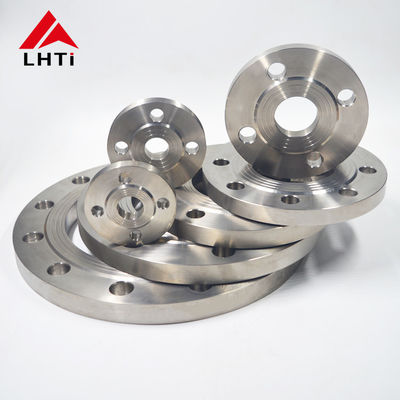

डीआईएन 2501 ग्रेड 2 टाइटेनियम प्लेट फ्लैंज पीएन 16 पाइप फ्लैंज प्लेट पाइपलाइन उपयोग के लिए ऊंचा चेहरा
1. उत्पाद परिचय DIN2501 टाइटेनियम प्लेट फ्लैंज
DIN2501 टाइटेनियम प्लेट फ्लैंग्सएक विशिष्ट प्रकार के टाइटेनियम फ्लैंज को संदर्भित करता है जो DIN (Deutsches Institut für Normung) मानकों का पालन करता है।डीआईएन मानक विभिन्न उद्योगों में संगतता सुनिश्चित करने के लिए उपयोग किए जाने वाले जर्मन तकनीकी मानक हैं, विनिमेयता और उत्पादों की गुणवत्ता।टाइटेनियम प्लेट फ्लैंग्सपाइप सिस्टम में पाइपों को अन्य पाइपों, उपकरणों या वाल्वों से जोड़ने के लिए उपयोग किया जाने वाला एक विशिष्ट प्रकार का फ्लैंज है।वे अपने फ्लैट डिजाइन के साथ कोई उठाई सील चेहरे और आम तौर पर मोटी संरचना अन्य प्रकार के flanges की तुलना में की विशेषता है, जो बोल्ट को लगाव और सील करने के लिए पर्याप्त शक्ति और कठोरता प्रदान करता है।
स्थापना के दौरान,टाइटेनियम प्लेट फ्लैंग्सपाइप या उपकरण पोर्ट के साथ संरेखित हैं और बोल्टों का उपयोग करके सुरक्षित हैं जो फ्लैंज में छिद्रित छेद के माध्यम से पूर्व-स्थापित हैं।एक सील सुनिश्चित करने के लिए और प्रणाली संचालन के दौरान रिसाव को रोकने के लिए एक पूर्ण चेहरे गास्केट का उपयोग फ्लैंज की पूरी सतह को कवर करने के लिए किया जाता है.
इन फ्लैंग्स का उपयोग आमतौर पर कम से मध्यम दबाव वाले अनुप्रयोगों में उनके सपाट डिजाइन के कारण किया जाता है, जो स्थापना के दौरान संरेखण को सरल बनाता है।वे कम विनिर्माण और मशीनिंग लागत के कारण अन्य प्रकार के फ्लैंग्स की तुलना में लागत प्रभावी हैं।इन विशेषताओं के कारण टाइटेनियम प्लेट फ्लैंग्स विभिन्न औद्योगिक अनुप्रयोगों में लोकप्रिय हैं जहां जंग प्रतिरोध, हल्के गुण,टाइटेनियम का यांत्रिक बल लाभकारी है.
2डीआईएन 2501 टाइटेनियम प्लेट फ्लैंज के ग्रेड
वाणिज्यिक रूप से शुद्ध टाइटेनियम:
टाइटेनियम ग्रेड 2 (सीपी टाइटेनियम) टाइटेनियम और अन्य धातुओं के अन्य ग्रेडों की तुलना में कई फायदे प्रदान करता है, विशेष रूप से विशिष्ट अनुप्रयोगों में जहां इसके गुण उत्कृष्ट हैं।
उत्कृष्ट संक्षारण प्रतिरोधः ग्रेड 2 टाइटेनियम संक्षारण के प्रति असाधारण प्रतिरोध प्रदर्शित करता है, विशेष रूप से क्लोराइड, समुद्री जल और एसिड वाले वातावरण में।यह इसे समुद्री वातावरण में अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता है, रासायनिक प्रसंस्करण, और चिकित्सा प्रत्यारोपण जहां संक्षारण अन्य सामग्रियों को खतरे में डाल सकता है।
अच्छी विनिर्माण क्षमताः यह आसानी से वेल्डेबल और आकार देने योग्य है, जिससे वेल्डिंग, झुकने और फिसलने जैसी कुशल विनिर्माण प्रक्रियाओं के बिना महत्वपूर्ण मुद्दे जैसे भ्रष्ट या दरारें संभव होती हैं।यह गुण अधिक जटिल टाइटेनियम मिश्र धातुओं की तुलना में निर्माण को सरल बनाता है और विनिर्माण लागत को कम करता है.
उच्च शक्ति-से-वजन अनुपातः ग्रेड 5 जैसे टाइटेनियम मिश्र धातुओं के रूप में मजबूत नहीं होने के बावजूद, ग्रेड 2 टाइटेनियम अभी भी अनुकूल शक्ति-से-वजन अनुपात प्रदान करता है,जो कि स्टेनलेस स्टील या एल्यूमीनियम जैसी कई अन्य धातुओं से बेहतर हैइससे यह उन अनुप्रयोगों में मूल्यवान हो जाता है जहां ताकत को कम किए बिना वजन की बचत महत्वपूर्ण होती है।
जैव संगतताः टाइटेनियम ग्रेड 2 जैव संगत और गैर विषैले है, जिससे यह चिकित्सा प्रत्यारोपण जैसे ऑर्थोपेडिक और दंत प्रत्यारोपण के लिए उपयुक्त है।मानव शरीर में इसकी निष्क्रियता प्रतिकूल प्रतिक्रियाओं या दीर्घकालिक स्वास्थ्य जटिलताओं के जोखिम को कम करती है.
लागत प्रभावीताः टाइटेनियम मिश्र धातुओं (जैसे ग्रेड 5 Ti-6Al-4V) की तुलना में ग्रेड 2 टाइटेनियम अधिक लागत प्रभावी है। यह प्रदर्शन और लागत के बीच एक अच्छा संतुलन प्रदान करता है,इसे उन अनुप्रयोगों के लिए पसंदीदा विकल्प बनाते हैं जहां टाइटेनियम के लाभ (जंग प्रतिरोध), शक्ति, हल्के वजन) की आवश्यकता होती है।
कम थर्मल विस्तारः टाइटेनियम ग्रेड 2 में अन्य टाइटेनियम ग्रेड के समान थर्मल विस्तार का एक कम गुणांक होता है, जो विभिन्न तापमान स्थितियों में आयामी स्थिरता बनाए रखने में मदद करता है।यह गुण एयरोस्पेस में लाभदायक है, ऑटोमोबाइल और औद्योगिक अनुप्रयोग।
बहुमुखी प्रतिभाः ग्रेड 2 टाइटेनियम के संक्षारण प्रतिरोध, शक्ति और हल्के गुणों का संयोजन इसे उद्योगों की एक विस्तृत श्रृंखला में बहुमुखी बनाता है। इसका उपयोग एयरोस्पेस,रासायनिक प्रसंस्करण, समुद्री वातावरण, वास्तुकला और खेल उपकरण जहां इसके अद्वितीय गुण महत्वपूर्ण लाभ प्रदान करते हैं.
3.DIN2501 PN16 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश
| पाइप का नाममात्र आकार | व्यास | फ्लैंज डाय | फ्लैंज आई.डी. | फ्लैंग्स का थक | f | बोल्ट सर्किल का दीया | संख्या | बोल्ट छेद का चित्र | वजन | |
|---|---|---|---|---|---|---|---|---|---|---|
| प्लेट | अंधा | |||||||||
| डीएन | पाइप | D | डी5 | बी | क | छिद्र | डी2 | किलो | किलो | |
| 15 | 21.30 | 95 | 22.00 | 14 | 2 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 2 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 2 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 2 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 3 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 3 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 3 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 3 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 3 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 3 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 3 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 3 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 3 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 3 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 3 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 4 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 4 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 4 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 4 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 4 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | ||
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | ||
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | ||
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | ||
4.टाइटेनियम प्लेट फ्लैंज निरीक्षण
दृश्य परीक्षण (वीटी):इसमें किसी भी दृश्य दोष जैसे दरारें, छिद्र या अनुचित वेल्ड प्रोफाइल का पता लगाने के लिए वेल्ड की सतह और फ्लैंज का नेत्रहीन निरीक्षण करना शामिल है।
अल्ट्रासोनिक परीक्षण (यूटी):यह तकनीक सामग्री के भीतर आंतरिक दोषों का पता लगाने के लिए उच्च आवृत्ति ध्वनि तरंगों का उपयोग करती है, जैसे कि खोखलेपन, समावेशन या दरारें। यह विशेष रूप से टाइटेनियम वेल्ड के मोटे वर्गों के लिए उपयोगी है।
रेडियोग्राफिक परीक्षण (आरटी):यह विधि वेल्ड और फ्लैंज की आंतरिक संरचना की छवियों को उत्पन्न करने के लिए एक्स-रे या गामा किरणों का उपयोग करती है। यह आंतरिक दोषों का पता लगाने और वेल्ड की गुणवत्ता का आकलन करने के लिए प्रभावी है।
चुंबकीय कण परीक्षण (एमटी):एमटी का प्रयोग फेरोमैग्नेटिक सामग्री में सतह और निकट-सतह दोषों का पता लगाने के लिए किया जाता है।यह विधि लागू नहीं हो सकता है जब तक वहाँ चुंबकीय सामग्री के पास या कोटिंग्स है कि चुंबकीय किया जा सकता है.
छिद्रण परीक्षण/रंग छिद्रण (पीटी):पीटी में वेल्ड की सतह पर एक डाई पेनेट्रेंट लगाने और फिर सतह को तोड़ने वाले दोषों को प्रकट करने के लिए अतिरिक्त डाई को हटाने शामिल हैं। यह विधि छोटे दरारों, छिद्रों और रिसाव का पता लगाने के लिए उपयोगी है।
एडी करंट परीक्षण (ईटी):ईटी टाइटेनियम जैसी प्रवाहकीय सामग्री में सतह और निकट-सतह दोषों का पता लगाने के लिए विद्युत चुम्बकीय प्रेरण का उपयोग करता है। यह संक्षारण, दरारों और सामग्री गुणों में भिन्नता का पता लगाने के लिए उपयोगी है।
ध्वनिक उत्सर्जन (एई):एई में तनाव के अधीन सामग्री से ध्वनिक उत्सर्जन की निगरानी करना शामिल है ताकि दरारें या रिसाव जैसे दोषों के संकेत देने वाले परिवर्तनों का पता लगाया जा सके। इसका उपयोग वेल्ड और बेस सामग्री दोनों के निरीक्षण के लिए किया जा सकता है।
5. DIN2501 टाइटेनियम प्लेट फ्लैंज के अनुप्रयोग
