| ब्रांड नाम: | LH-Ti |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | US dollar $30/pc--US dollar $80/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |
Gr1 और Gr2 टाइटेनियम फ्लैंज: TA ग्रेड की व्याख्या
एक टाइटेनियम फ्लैंज ऑर्डर पर दो नामकरण प्रणालियाँ मिलती हैं। ASTM ग्रेड Gr1 और Gr2 वे हैं जिनका उपयोग अधिकांश अंतरराष्ट्रीय ड्राइंग और प्रमाणपत्र करते हैं, जबकि चीनी मिलें, जिनमें यह भी शामिल है, GB/T TA चिह्नों पर भी काम करती हैं। दोनों प्रणालियाँ विभिन्न नामों के तहत एक ही धातुओं का वर्णन करती हैं, और एक खरीद आदेश जो उन्हें मिलाता है बिना यह बताए कि कौन सा शासन करता है, माल आने पर देरी का एक सामान्य स्रोत है।
TA0 से TC4: चीनी चिह्न का क्या मतलब है
GB/T टाइटेनियम प्रणाली TA का उपयोग लगभग शुद्ध ग्रेड के लिए, TB का उपयोग बीटा मिश्र धातुओं के लिए और TC का उपयोग अल्फा बीटा मिश्र धातुओं के लिए करती है। TA0 और TA1 निम्न ऑक्सीजन सिरे पर हैं और ASTM Gr1 से मेल खाते हैं। TA2 मानक औद्योगिक शुद्धता ग्रेड है और Gr2 से मेल खाता है। TA3 Gr3 से मेल खाता है। TA9 पैलेडियम संशोधित ग्रेड है और Gr7 से मेल खाता है, और TA10 मोलिब्डेनम निकल ग्रेड है और Gr12 से मेल खाता है। TC4 Ti-6Al-4V है और Gr5 से मेल खाता है।
| चीनी चिह्न | ASTM ग्रेड | मिश्र धातु जोड़ | तन्य / उपज, MPa | फ्लैंज नोट |
|---|---|---|---|---|
| TA0, TA1 | Gr1 | कोई नहीं, निम्नतम ऑक्सीजन | 240 / 138 | केवल निम्न दबाव, नरम चेहरा |
| TA2 | Gr2 | कोई नहीं, मानक ऑक्सीजन | 345 / 275 | डिफ़ॉल्ट फ्लैंज ग्रेड |
| TA3 | Gr3 | कोई नहीं, उच्च ऑक्सीजन | 485 / 380 | फ्लैंज में दुर्लभ, कठिन चेहरा |
| TA9 | Gr7 | पैलेडियम 0.12 से 0.25 | 345 / 275 | क्लोराइड और कम करने वाले एसिड |
| TA10 | Gr12 | Mo 0.2 से 0.4, Ni 0.6 से 0.9 | 438 / 345 | गर्म एसिड, क्लोराइड के लिए नहीं |
| TC4 | Gr5 | Al 5.5 से 6.75, V 3.5 से 4.5 | 895 / 828 | उच्च भार, फोर्ज करने में कठिन |
मैपिंग करीब है लेकिन स्वतंत्र रूप से बदलने का लाइसेंस नहीं है। एक प्रमाणपत्र सामान्यतः एक प्रणाली के लिए जारी किया जाता है, इसलिए आदेश को उस प्रणाली का नाम देना चाहिए जिसके विरुद्ध प्राप्त निरीक्षण जांच करेगा। यदि ड्राइंग TA2 कहती है और रिपोर्ट Gr2 कहती है, तो निरीक्षक को फ़ाइल पर लिखित समानता की आवश्यकता होती है, या सामग्री क्वारंटाइन में बैठी रहेगी जबकि कोई इसकी पुष्टि करेगा।
फ्लैंज के लिए Gr1 और Gr2 के बीच चयन करना
Gr1 और Gr2 के बीच का अंतर ऑक्सीजन है, मिश्र धातु नहीं: लगभग 0.18 प्रतिशत बनाम 0.25 प्रतिशत। यह तन्य को 240 से 345 MPa और उपज को 138 से 275 MPa तक बढ़ाता है, और यही कारण है कि Gr2 एक फ्लैंज के लिए डिफ़ॉल्ट है। एक बोल्टेड जोड़ गैस्केट के चारों ओर संपीड़न में चेहरे पर भार डालता है, और बड़े व्यास पर एक नरम Gr1 चेहरा बोल्ट प्रीलोड के तहत विकृत हो जाएगा इससे पहले कि गैस्केट बैठ जाए।
Gr1 का अभी भी एक स्थान है। यह दोनों में से अधिक बनाने योग्य है, इसे मोड़ना आसान है और यह कम बोल्ट लोड पर एक गहरा गैस्केट ग्रूव इंप्रेशन लेता है, जो निम्न दबाव वाले पानी और उपयोगिता लाइनों के लिए उपयुक्त है। जो यह उपयुक्त नहीं है वह क्लास 900 या 1500 जोड़ है जहां बोल्ट लोड अधिक होता है और कई बार बनाने के दौरान चेहरे को सपाट रहना पड़ता है।
रासायनिक सेवा ताकत से अधिक तय करती है
इस पृष्ठ पर अनुप्रयोग क्षेत्र रासायनिक उद्योग है, और उस सेवा में ग्रेड को ताकत से नहीं बल्कि माध्यम से चुना जाता है। Gr2 ऑक्सीकरण एसिड और तटस्थ समाधानों के लिए सामान्य उद्देश्य उत्तर है। Gr7 वह उत्तर है जहाँ क्लोराइड मौजूद होते हैं, क्योंकि पैलेडियम जोड़ धातु को पिटिंग के बजाय फिर से पैसिवेट करने देता है। Gr12 कम करने वाले एसिड और गर्म समाधानों के लिए उत्तर है, जहाँ मोलिब्डेनम और निकल वह काम करते हैं जो पैलेडियम नहीं कर सकता।
| सेवा | उपयोग | बचें | क्यों | पूछने के लिए रिपोर्ट |
|---|---|---|---|---|
| समुद्री जल, खारा पानी | Gr2 या Gr7 | Gr12 | क्लोराइड पिटिंग और क्रेविस हमला | ग्रेड प्लस हीट नंबर |
| गीला क्लोरीन | Gr7 | Gr2, Gr12 | पैलेडियम संक्षारण क्षमता को स्थानांतरित करता है | Gr7 रसायन विज्ञान रेखा |
| नाइट्रिक एसिड | Gr1, Gr2 | केवल लागत के लिए Gr7 | ऑक्सीकरण एसिड CP टाइटेनियम के लिए उपयुक्त है | अंतरालीय सीमाएं |
| कम करने वाला एसिड | Gr12 | Gr2, Gr7 मुक्त एसिड के तहत | Mo और Ni प्रतिरोध बढ़ाते हैं | Mo और Ni मान |
| हाइपोक्लोराइट | Gr7 | Gr2 उच्च तापमान पर | गैस्केट के तहत क्रेविस हमला | Gr7 प्लस फेस फिनिश |
उनमें से दो विकल्प व्यवहार में अक्सर उलट दिए जाते हैं। Gr12 को अक्सर Gr2 पर एक सामान्य अपग्रेड के रूप में पेश किया जाता है, लेकिन यह क्लोराइड में Gr7 से कमजोर होता है और इसे समुद्री जल के लिए उपयोग नहीं किया जाना चाहिए। Gr7 को अक्सर जहां भी एसिड दिखाई देता है वहां पेश किया जाता है, लेकिन इसका लाभ मजबूत ऑक्सीकरण एसिड में गायब हो जाता है जहां सादा Gr2 कम कीमत पर अच्छा प्रदर्शन करता है।
ANSI और ASME एक मानक हैं
इस पृष्ठ का शीर्षक मानक को दो बार दोहराता है, एक बार ANSI B16.5 के रूप में और एक बार ASME B16.5 के रूप में। वे एक ही दस्तावेज़ हैं: ANSI उस निकाय का पुराना नाम है जो अब ASME के रूप में प्रकाशित होता है, और B16.5 दशकों से ASME उपसर्ग ले जा रहा है। दोनों को सूचीबद्ध करना हानिरहित है, लेकिन यह एक संकेत है कि विशेषता ब्लॉक ड्राइंग के बजाय खोज के लिए लिखा गया था।
उत्पाद नाम फ़ील्ड एक अधिक गंभीर असंगति है। इसमें ANSI टाइटेनियम ब्लाइंड फ्लैंज कहा गया है, जबकि पृष्ठ शीर्षक और विवरण सामान्य रूप से फ्लैंज का वर्णन करते हैं। एक ब्लाइंड फ्लैंज बिना बोर वाला एक विशिष्ट रूप है। यदि उद्धृत की जा रही वस्तु एक वेल्ड नेक या स्लिप ऑन है, तो प्रस्ताव जारी होने से पहले फ़ील्ड को ठीक किया जाना चाहिए, क्योंकि प्रकार कीमत को किसी अन्य एकल फ़ील्ड से अधिक तय करता है।
ऑर्डरिंग नोट्स
प्रकार, एक नामकरण प्रणाली में ग्रेड, मानक, आकार, वर्ग, चेहरा और रिपोर्ट बताएं। प्रकार वह फ़ील्ड है जो अक्सर खोज से आने वाली पूछताछ पर गायब हो जाती है, और यह पहली चीज है जिसकी आवश्यकता किसी कारखाने को उद्धृत करने के लिए होती है: एक ब्लाइंड, एक वेल्ड नेक और एक स्लिप ऑन एक ही आकार और वर्ग में तीन अलग-अलग कास्टिंग या फोर्जिंग हैं जिनमें तीन अलग-अलग वजन होते हैं।
इस पृष्ठ पर सामग्री फ़ील्ड gr2, gr7 और gr12 सूचीबद्ध करती है, जबकि शीर्षक और विवरण Gr1 और Gr2 से शुरू होते हैं। इसलिए Gr1 की पेशकश की जाती है लेकिन सूचीबद्ध नहीं की जाती है, और Gr1 की आवश्यकता वाले खरीदार को इसे स्पष्ट रूप से कहना चाहिए। तकनीक फ़ील्ड Froged पढ़ती है, जो कि forged की एक वर्तनी है, और निरीक्षण फ़ील्ड 3.1 रिपोर्ट के साथ अल्ट्रासोनिक परीक्षण का वादा करती है, जो खरीद आदेश पर रखने का संयोजन है।
आकार और दबाव इस सीमा में अन्य पृष्ठों के पैटर्न का पालन करते हैं: NPS 1/2 से 24 DN 10 से 2000 के बगल में लिखा गया है, लेकिन NPS 24 DN 600 है, इसलिए कोष्ठक में दिया गया आंकड़ा B16.5 फ्लैंज के लिए सीमा को बढ़ा-चढ़ाकर बताता है। क्लास 150 से 2500 B16.5 के अनुरूप है। वर्ग का उद्धरण करें, बार में परिवर्तित दबाव का नहीं, क्योंकि वर्ग बोल्ट सर्कल और गैस्केट के साथ-साथ दीवार को भी निर्धारित करता है।

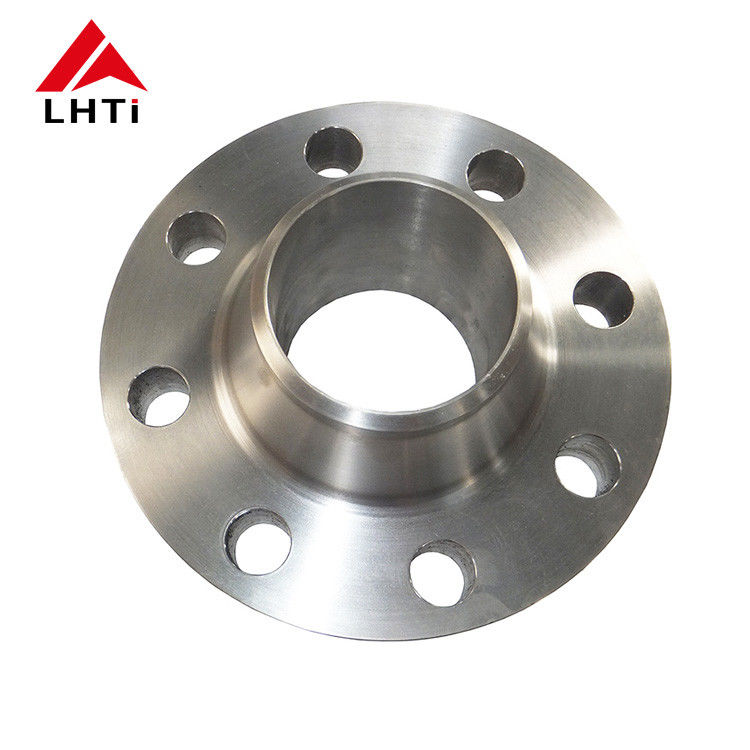

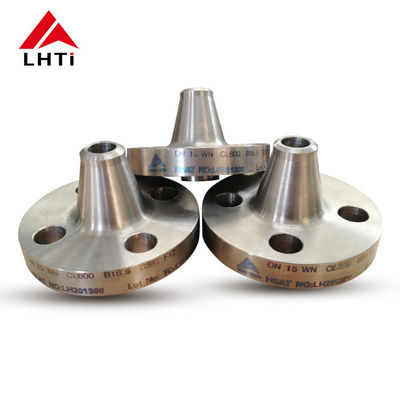

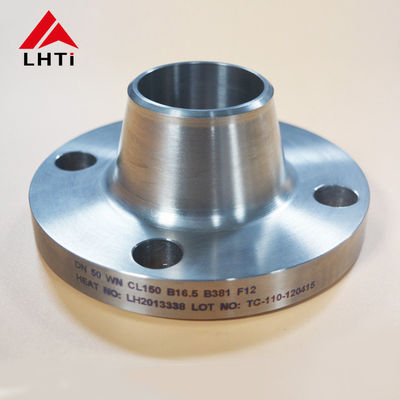

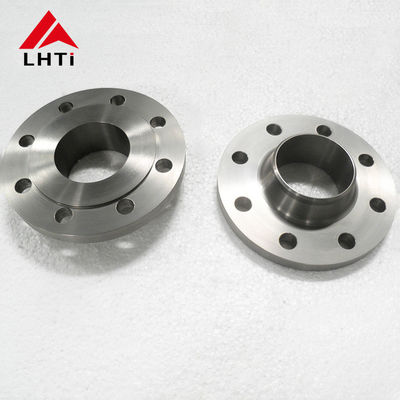

उत्पाद छवियाँ
