| ब्रांड नाम: | LH-Ti |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | US dollar $30/pc--US dollar $80/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |

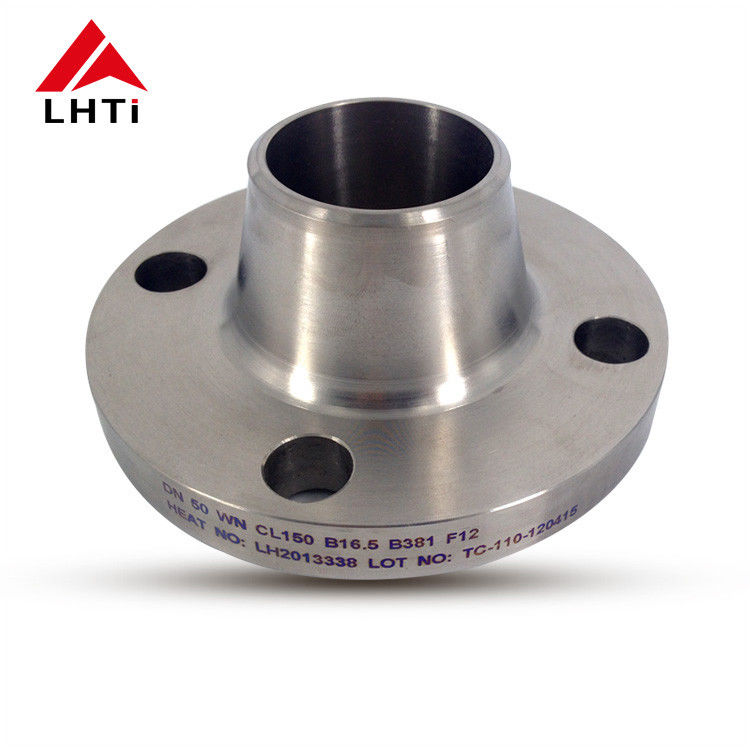

फोल्ड ग्रेड 2 टाइटेनियम डब्ल्यूएन आरएफ फ्लैंज एएनएसआई बी165
यह वेल्डिंग गर्दन फ्लैंज ग्रेड 2 टाइटेनियम से गढ़ी गई है, सीएनसी मशीनिंग और एएनएसआई बी 16 के लिए एक ऊंचा चेहरा के साथ समाप्त।5लम्बी कॉनिक गर्दन को पाइप में बट वेल्डेड किया जाता है ताकि संयुक्त भार को सुचारू रूप से ले जाए और दबाव को अच्छी तरह से बनाए रखे,यही कारण है कि एक डब्ल्यूएन flange अक्सर उच्च दबाव और उच्च तापमान लाइनों के लिए चुना जाता हैटाइटेनियम जोड़ को हल्का रखता है और क्लोराइड, समुद्री जल और कई एसिड के प्रति दृढ़ता से प्रतिरोधी होता है, और फोल्डेड संरचना एक घने, समान अनाज को देती है जो मशीनों को साफ करता है और इसके चेहरे को सपाट रखता है।
तकनीकी विनिर्देश
| प्रकार | WN वेल्डिंग गर्दन फ्लैंज |
| सामग्री | ग्रेड 1, ग्रेड 2, ग्रेड 3, ग्रेड 4, ग्रेड 7, ग्रेड 9 |
| मानक | एएनएसआई बी165, एएसटीएम बी165, JIS B2220, DIN 2627-2628, ASME, GB/T 9116 |
| सीलिंग सतह | आरएफ (उठाया हुआ चेहरा) |
| आकार | एनपीएस 1/2 से एनपीएस 24 (डीएन10 से डीएन2000) |
| दबाव | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6 से PN64 |
| तकनीक | कढ़ाई और सीएनसी मशीनिंग |
| सतह | पॉलिश |
| निरीक्षण | अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN 10204 3.1 |
रासायनिक संरचना की आवश्यकताएं (%)
| ग्रेड | एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | बाली |
तन्य शक्ति की आवश्यकताएं
| ग्रेड | तन्यता शक्ति मिनट | उपज शक्ति मिनट | लम्बाई (%) |
| 1 | 35 KSI / 240 MPa | 20 KSI / 138 MPa | 24 |
| 2 | 50 KSI / 345 MPa | 40 केएसआई / 275 एमपीए | 20 |
| 5 | 130 केएसआई / 895 एमपीए | 120 केएसआई / 828 एमपीए | 10 |
| 7 | 50 KSI / 345 MPa | 40 केएसआई / 275 एमपीए | 20 |
| 12 | 70 केएसआई / 438 एमपीए | 50 KSI / 345 MPa | 18 |
उत्पाद चित्र
अनुप्रयोग और गुणवत्ता आश्वासन
इस प्रकार के वेल्डिंग नेक फ्लैंग्स का उपयोग पंपों और वाल्वों, पाइपलाइनों, दबाव वाहिकाओं, रासायनिक और पेट्रोकेमिकल संयंत्रों पर किया जाता है,वायु अंतरिक्ष ग्राउंड उपकरण और ऑफशोर और समुद्री प्रणालियों के लिए एक प्रकाश फ्लैंज की आवश्यकता होती है जो क्लोराइड और समुद्री पानी के प्रतिरोधी होती हैइसी श्रेणी के अन्य प्रकारों में SO, BL, SW, PL और लैप जॉइंट फ्लैंज शामिल हैं। गुणवत्ता नियंत्रण में यांत्रिक परीक्षण (तन्यता शक्ति और कठोरता), स्पेक्ट्रो और PMI द्वारा रासायनिक विश्लेषण,सामग्री की खरीद से लेकर अंतिम वितरण तक आयामी जांच, और पूर्ण प्रमाणीकरण दस्तावेज, अल्ट्रासोनिक परीक्षण और अनुरोध पर EN 10204 3.1 के अनुसार सामग्री परीक्षण रिपोर्ट के साथ।
