| ब्रांड नाम: | LH-Ti |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | US dollar $30/pc--US dollar $80/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |

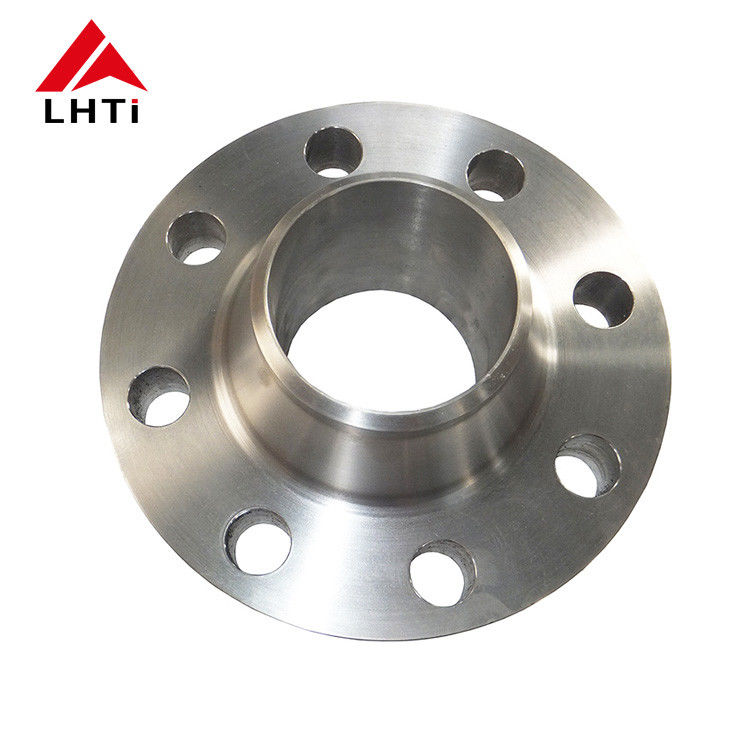

DN10-DN2000 टाइटेनियम WN वेल्डिंग नेक फ्लैंज
यह टाइटेनियम WN वेल्डिंग नेक फ्लैंज ASME B16.5 के अनुसार फोर्ज्ड और सीएनसी मशीन्ड है, जिसमें ANSI/ASME B16.5, B16.47 सीरीज A और B और B16.48 के आयाम हैं, और यह BS4504, BS10, EN-1092 और DIN के लिए भी उपलब्ध है। आकार NPS 1/2 से NPS 24 (DN10 से DN2000) तक हैं, जिनमें प्रेशर क्लास 150# से 2500# और PN6 से PN64 तक हैं, ग्रेड 2, ग्रेड 7 और ग्रेड 12 में पॉलिश किए हुए रेज्ड फेस के साथ।
तकनीकी विशिष्टताएँ
| उत्पाद प्रकार | वेल्ड नेक (WN) फ्लैंज |
| मानक | ASME B16.5, ANSI B16.5, B16.47 सीरीज A और B, B16.48, BS4504, BS10, EN-1092, DIN |
| सामग्री मानक | ASTM B381 / ASME SB381 |
| ग्रेड | Gr2, Gr7, Gr12 (Gr1, Gr4, Gr5 उपलब्ध) |
| आकार | NPS 1/2 - NPS 24 (DN10 - DN2000) |
| प्रेशर क्लास | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6 - PN64 |
| फेस टाइप | फ्लैट फेस (FF), रेज्ड फेस (RF), रिंग टाइप जॉइंट (RTJ) |
| सीलिंग सरफेस | RF |
| सतह | पॉलिश |
| तकनीक | फोर्ज्ड और सीएनसी मशीन्ड |
| निरीक्षण | अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
| अनुप्रयोग | रासायनिक उद्योग, जल संरक्षण, बिजली स्टेशन, प्रेशर वेसल |
| प्रमाणन | ISO9001, TUV |
ग्रेड के अनुसार भौतिक गुण
| ग्रेड | तन्य शक्ति न्यूनतम | यील्ड शक्ति न्यूनतम | दीर्घीकरण (%) |
| Gr1 | 35 ksi / 240 MPa | 20 ksi / 138 MPa | 24 |
| Gr2 | 50 ksi / 345 MPa | 40 ksi / 275 MPa | 20 |
| Gr5 | 130 ksi / 895 MPa | 120 ksi / 828 MPa | 10 |
| Gr7 | 50 ksi / 345 MPa | 40 ksi / 275 MPa | 20 |
| Gr9 | 90 ksi / 620 MPa | 70 ksi / 438 MPa | 15 |
| Gr12 | 70 ksi / 438 MPa | 50 ksi / 345 MPa | 18 |
अनुप्रयोग और टाइटेनियम के फायदे
टाइटेनियम फ्लैंज का उपयोग जल संरक्षण, बिजली और बिजली स्टेशनों, पाइप फिटिंग, औद्योगिक मशीनरी और प्रेशर वेसल में किया जाता है, और विशेष रूप से रासायनिक प्रसंस्करण के लिए उपयुक्त हैं क्योंकि वे जंग का प्रतिरोध करते हैं। टाइटेनियम का घनत्व कम होता है और उच्च शक्ति-से-वजन अनुपात होता है, इसलिए एक टाइटेनियम फ्लैंज समान रेटिंग वाले स्टील के हिस्से की तुलना में हल्का होता है, फिर भी समुद्री जल, क्लोराइड और कई एसिड का प्रतिरोध करता है। फोर्ज्ड निर्माण समान यांत्रिक गुण प्रदान करता है, और रेज्ड फेस विश्वसनीय गैस्केट सीलिंग का समर्थन करता है।
गुणवत्ता, अनुकूलन और पूछताछ
फ्लैंज ASTM B381 / ASME SB381 के अनुसार ISO9001 और TUV नियंत्रण के तहत उत्पादित किए जाते हैं, जिसमें अल्ट्रासोनिक परीक्षण और EN10204.3.1 के लिए एक सामग्री परीक्षण रिपोर्ट उपलब्ध है। आकार, प्रेशर क्लास, फेस टाइप और ग्रेड को अनुकूलित किया जा सकता है, मासिक क्षमता 5000 पीसी है और ऑर्डर सामान्यतः 3-15 कार्य दिवसों के भीतर वितरित किए जाते हैं। कृपया अपना आकार, प्रेशर रेटिंग, फेस टाइप और ग्रेड भेजें ताकि हम एक कोटेशन तैयार कर सकें।
