| ब्रांड नाम: | LH-Ti |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | US dollar $30/pc--US dollar $80/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |
टाइटेनियम प्लेट फ्लैंज PL DN40 RF ANSI B16.5
यह टाइटेनियम प्लेट फ्लैंज (पीएल प्रकार) एक फोर्ज, सीएनसी मशीनीकृत भाग है, जो एक ऊंचा चेहरा है, जो डीएन 40 और एएनएसआई बी 16.5 मानक के लिए बनाया गया है। एक प्लेट फ्लैंज पाइप की दीवार के माध्यम से संभोग फ्लैंज के लिए बोल्ट करता है,जो निम्न से मध्यम दबाव लाइनों के लिए एक सरल और कॉम्पैक्ट जोड़ देता है. फोल्डेड बॉडी घनी और छिद्र रहित है, पॉलिश किए गए चेहरे से गास्केट समान रूप से बैठता है, और उठाया हुआ चेहरा बोल्ट लोड को उस जगह केंद्रित करता है जहां सील की आवश्यकता होती है। टाइटेनियम क्लोराइड प्रतिरोधी है,समुद्र के पानी और कई एसिड और वजन के बारे में आधा स्टील के रूप में ज्यादा हैप्रत्येक भाग की अल्ट्रासोनिक परीक्षण द्वारा जाँच की जाती है और EN 10204 3 के अनुसार सामग्री परीक्षण रिपोर्ट के साथ भेज दिया जाता है।1.
तकनीकी विनिर्देश
| उत्पाद | टाइटेनियम प्लेट फ्लैंज (PL) |
| मानक | एएनएसआई बी165, ASME, DIN, GB/T 9116, JIS B2220 |
| प्रकार | पीएल, डब्ल्यूएन, एसओ, बीएल, एसडब्ल्यू, गोद जोड़, अनुकूलित |
| ग्रेड | ग्रेड 1, ग्रेड 2, ग्रेड 5, ग्रेड 7, ग्रेड 12 |
| आकार सीमा | 1/2 इंच से 60 इंच (DN15 से DN1200) |
| दबाव वर्ग | 150# से 2500#, PN6 से PN64 |
| सीलिंग सतह | आरएफ (उठाया हुआ चेहरा) |
| तकनीक | कढ़ाई और सीएनसी मशीनिंग |
| निरीक्षण | अल्ट्रासोनिक परीक्षण और EN 10204 3.1 रिपोर्ट |
रासायनिक संरचना की आवश्यकताएं (अधिकतम %)
| ग्रेड | एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | - | - | - | - | - |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | - | - |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | - | - | - |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | 0.12-0.25 | - | - |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | 0.2-0.4 | 0.6-0.9 |
तन्य शक्ति की आवश्यकताएं
| ग्रेड | तन्यता (मिनट) | उपज (मिनट) | लम्बाई |
| 1 | 240 एमपीए / 35 केएसआई | 138 एमपीए / 20 केएसआई | 24% |
| 2 | 345 एमपीए / 50 केएसआई | 275 एमपीए / 40 केएसआई | २०% |
| 5 | 895 एमपीए / 130 केएसआई | 828 एमपीए / 120 केएसआई | 10% |
| 7 | 345 एमपीए / 50 केएसआई | 275 एमपीए / 40 केएसआई | २०% |
| 12 | 438 एमपीए / 70 केएसआई | 345 एमपीए / 50 केएसआई | 18% |

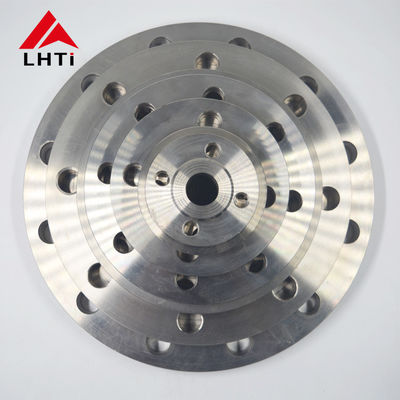

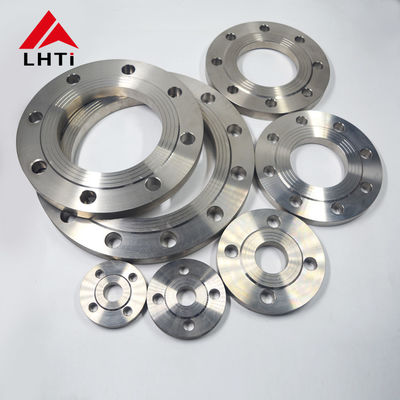

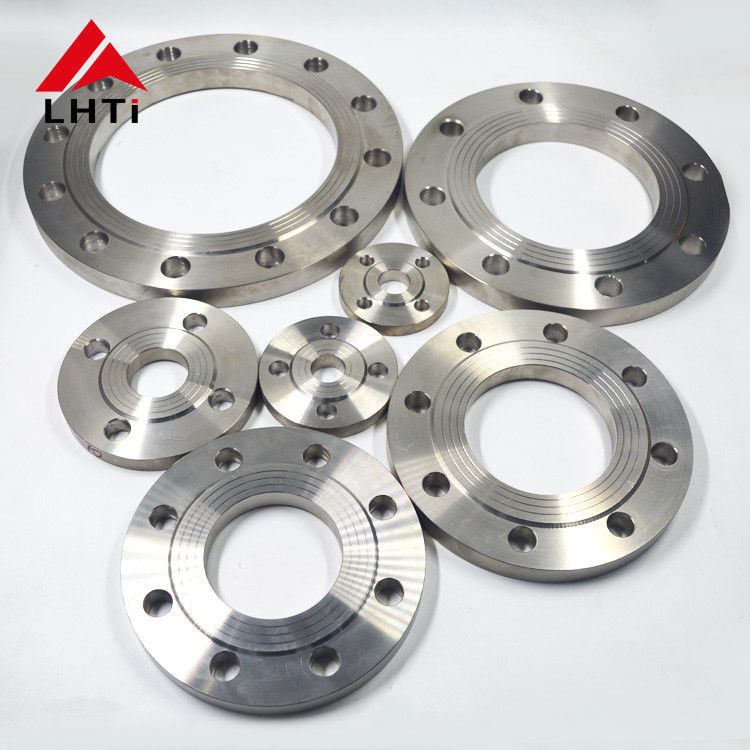

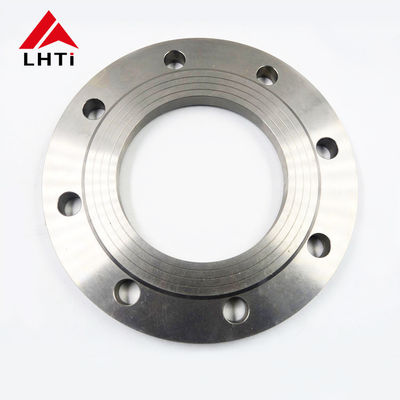

उत्पाद चित्र
आवेदन
प्लेट फ्लैंज को एक कॉम्पैक्ट, संक्षारण प्रतिरोधी जोड़ की आवश्यकता होने पर लगाया जाता है। आम उपयोगों में प्रक्रिया संयंत्र पाइपिंग, पंप और वाल्व कनेक्शन, जल उपचार और निर्जलीकरण लाइनें शामिल हैं,तेल और गैस सेवा, रासायनिक हैंडलिंग उपकरण, समुद्री पाइपवर्क और सामान्य इंजीनियरिंग। क्योंकि आकार, दबाव वर्ग और चेहरे को ड्राइंग पर बनाया जा सकता है,फ्लैंज मौजूदा पाइपवर्क और गास्केट मानकों के अनुरूप हो सकता हैनिर्यात के लिए लकड़ी के बक्से में पैक करने से पहले प्रत्येक बैच के आयाम, सतह खत्म और सामग्री की जांच की जाती है।
