| ब्रांड नाम: | LH-Ti |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | US dollar $30/pc--US dollar $80/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |

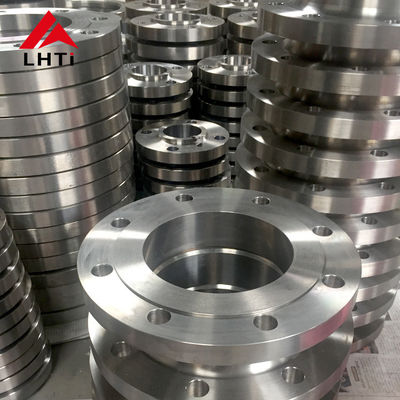

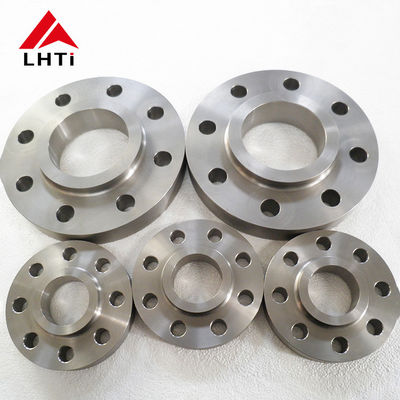

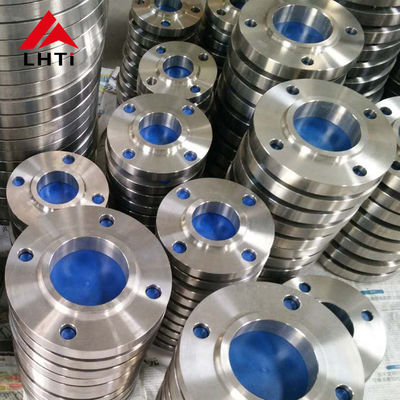

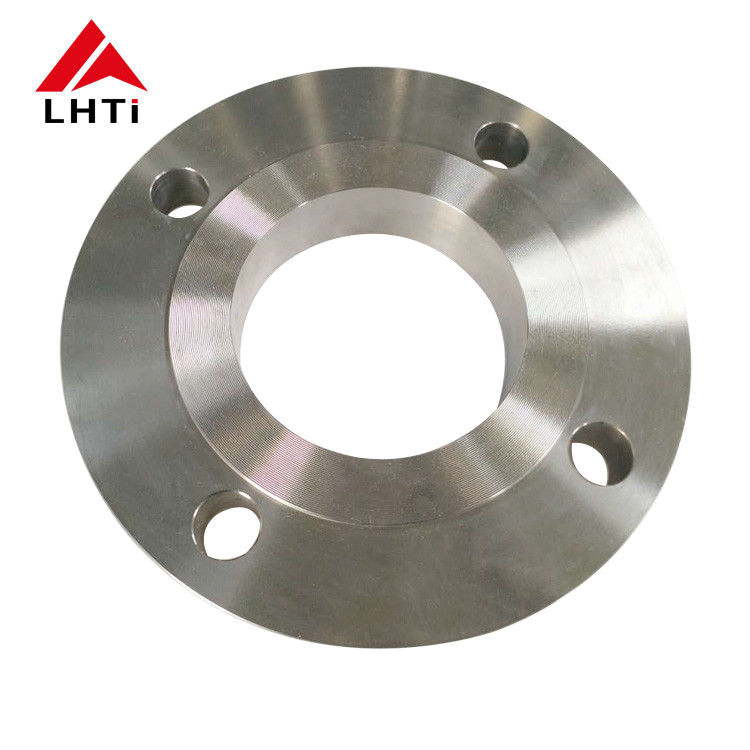

DN100 4 इंच Gr2 टाइटेनियम फ्लैंज पर स्लिप
यह टाइटेनियम स्लिप-ऑन पाइप फ्लैंज ग्रेड 2 में DN100 (4 इंच, NPS 4) आकार और ASME B16.5 क्लास 150 दबाव रेटिंग के साथ आपूर्ति की जाती है।फ्लैंज एक पॉलिश खत्म और एक आरएफ सीलिंग चेहरे के साथ फोर्ज और सीएनसी मशीनिंग हैटाइटेनियम के फ्लैंग्स का उपयोग उन स्थानों पर किया जाता है जहां पेट्रोकेमिकल, पंप और वाल्व, पाइपलाइन और समुद्री उपकरणों में एक हल्के, संक्षारण प्रतिरोधी और लंबे जीवन के जोड़ की आवश्यकता होती है।
| प्रकार | स्लिप ऑन (SO); WN, BL, SW, PL, लैप जॉइंट भी उपलब्ध है |
| मानक | एएसएमई बी165, ANSI B16.5, JIS B2220, DIN 2627-2628, GB/T 9116 |
| सामग्री | ग्रेड 1, ग्रेड 2, ग्रेड 3, ग्रेड 4, ग्रेड 7, ग्रेड 9 |
| आकार | DN100 (4 इंच); 1/2 इंच - 30 इंच NB, DN10 - DN2000 |
| दबाव | वर्ग 150; वर्ग 300-2500 और PN6-PN64 भी उपलब्ध हैं |
| सीलिंग सतह | आरएफ |
| सतह | पॉलिश |
| तकनीक | कढ़ाई और सीएनसी मशीनिंग |
| निरीक्षण | अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN 10204 3.1 |
| ग्रेड | एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12-0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 0.6-0.9 | बाली |
| ग्रेड | तन्यता शक्ति मिनट ksi [MPa] | उपज शक्ति मिनट ksi [MPa] | लम्बाई % |
|---|---|---|---|
| 1 | 35 [240] | 20 [138] | 24 |
| 2 | 50 [345] | 40 [275] | 20 |
| 5 | 130 [895] | 120 [828] | 10 |
| 7 | 50 [345] | 40 [275] | 20 |
| 12 | 70 [438] | 50 [345] | 18 |
टाइटेनियम के फ्लैंग्स का उपयोग पेट्रोकेमिकल उपकरण, पंप और वाल्व निकायों, पाइपलाइनों, समुद्री प्रणालियों और चिकित्सा उपकरण और सामान्य औद्योगिक भागों के लिए किया जाता है। टाइटेनियम एक लंबा सेवा जीवन प्रदान करता है,उत्कृष्ट संक्षारण प्रतिरोध, और उच्च उपज और तन्यता शक्ति, जो कनेक्शन लीक मुक्त और विश्वसनीय रखता है।
एलएचटीआई आईएसओ 9001 और टीयूवी गुणवत्ता नियंत्रण के तहत इन फ्लैंग्स का उत्पादन करता है, और अल्ट्रासोनिक परीक्षण और एन 10204 3.1 के लिए सामग्री परीक्षण रिपोर्ट उपलब्ध हैं। कस्टम आकार, प्रकार और सील सतहों की पेशकश की जाती है,और फ्लैंग्स फोम में लपेटे जाते हैं और निर्यात के लिए एक प्लाईवुड बॉक्स में पैक किए जाते हैंकृपया उद्धरण के लिए अपना चित्र या विनिर्देश भेजें।
