Gr2 टाइटेनियम 90 डिग्री एल्बो ASME B16.9 फिटिंग
एक 90 डिग्री एल्बो एक पाइपलाइन की दिशा को समकोण पर बदलता है और यह सबसे आम बट वेल्ड फिटिंग में से एक है। टाइटेनियम एल्बो में एक चिकनी आंतरिक दीवार और गर्म माध्यम के लिए कम प्रवाह प्रतिरोध होता है, एसिड और क्षार का प्रतिरोध करता है, इसमें एक लंबा सेवा जीवन होता है और इसे स्थापित करना सुविधाजनक होता है, इसलिए इसका व्यापक रूप से रासायनिक प्रसंस्करण, पेट्रोलियम, हल्के और भारी उद्योग, बिजली, एयरोस्पेस, जहाज निर्माण और अन्य बुनियादी इंजीनियरिंग में उपयोग किया जाता है। यह फिटिंग सीमलेस या वेल्डेड टाइटेनियम पाइप से कनेक्शन के लिए Gr2, Gr7 और Gr12 में धकेली और एक्सट्रूड की जाती है।
तकनीकी विशिष्टताएँ
| उत्पाद का नाम | टाइटेनियम एल्बो, 90 डिग्री |
| सामग्री | TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12 |
| मानक | ASME B16.9, ASME B363, ASTM B337 / B338 |
| बाहरी व्यास | 1/8 इंच से 48 इंच |
| दीवार की मोटाई | Sch5s से Sch160 |
| प्रकार | सीमलेस या वेल्डेड |
| तकनीक | पुश, एक्सट्रूडेड |
| अनुप्रयोग | पाइप फिटिंग कनेक्शन |
| परीक्षण | आयाम, तन्यता, यूटी, पीटी, रासायनिक संरचना, हाइड्रोस्टैटिक, एडी करंट, रेडियोग्राफिक, मोटाई, पीएमआई |
| तृतीय पक्ष परीक्षण | उपलब्ध |
ग्रेड द्वारा न्यूनतम यांत्रिक गुण
| ग्रेड | तन्यता ताकत (MPa) | उपज शक्ति (MPa) | दीर्घीकरण (%) |
| ग्रेड 1 | 240 | 138 | 24 |
| ग्रेड 2 | 345 | 275 | 20 |
| ग्रेड 7 | 345 | 275 | 20 |
| ग्रेड 12 | 483 | 345 | 18 |
टाइटेनियम 90 डिग्री एल्बो आयाम (चयनित आकार)
| NPS | बाहरी व्यास (मिमी) | केंद्र से चेहरा (मिमी) | दीवार Sch10S (मिमी) | दीवार Sch40S (मिमी) |
| 1/2" | 21.34 | 38.10 | 2.11 | 2.77 |
| 1" | 33.40 | 38.10 | 2.77 | 3.38 |
| 2" | 60.33 | 76.20 | 2.77 | 3.91 |
| 3" | 88.90 | 114.30 | 3.05 | 5.49 |
| 4" | 114.30 | 152.40 | 3.05 | 6.02 |
| 6" | 168.28 | 228.60 | 3.40 | 7.11 |
| 8" | 219.08 | 304.80 | 3.76 | 8.18 |
गुणवत्ता निरीक्षण
शिपमेंट से पहले हर टाइटेनियम एल्बो की आयाम निरीक्षण, तन्यता परीक्षण, अल्ट्रासोनिक परीक्षण (यूटी), पैठक परीक्षण (पीटी), रासायनिक संरचना निरीक्षण, हाइड्रोस्टैटिक परीक्षण, एडी करंट निरीक्षण, रेडियोग्राफिक निरीक्षण, मोटाई निरीक्षण और पीएमआई निरीक्षण द्वारा जांच की जाती है।

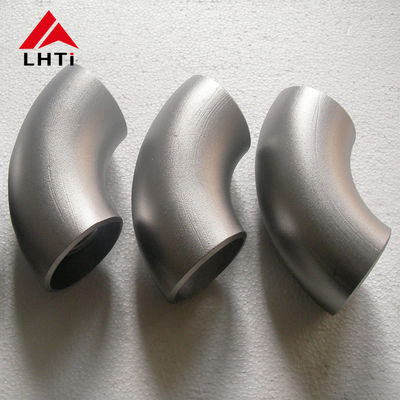

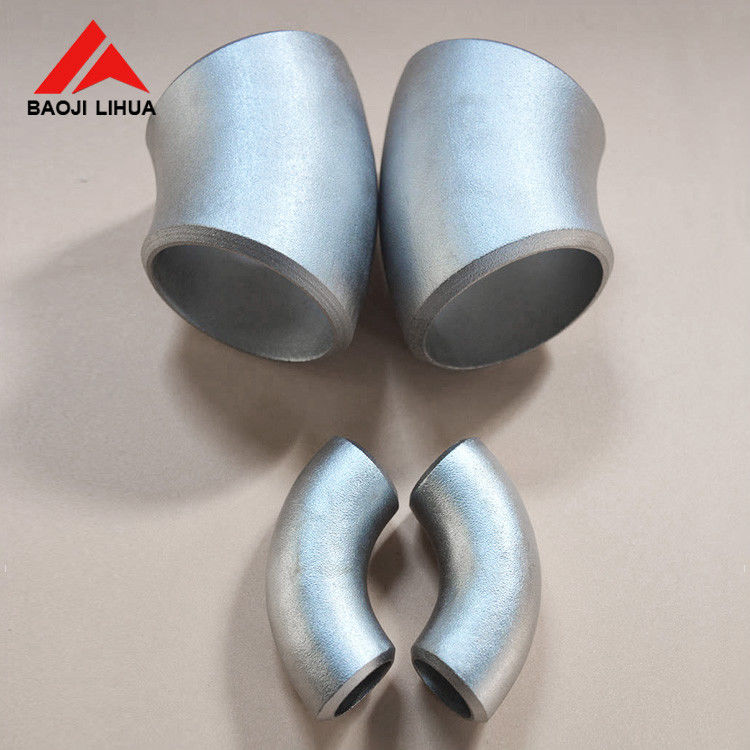

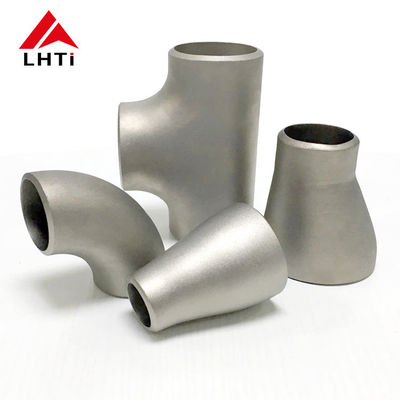

उत्पाद चित्र
अनुप्रयोग
रासायनिक और पेट्रोलियम पाइपिंग, बिजली संयंत्र, एयरोस्पेस और जहाज निर्माण प्रणाली, और सामान्य औद्योगिक पाइप फिटिंग कनेक्शन जहां एक हल्के, संक्षारण प्रतिरोधी 90 डिग्री दिशा परिवर्तन की आवश्यकता होती है। आकार, दीवार अनुसूची और सामग्री ग्रेड को ड्राइंग या मानक विनिर्देश के अनुसार उत्पादित किया जा सकता है।
