| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | एलएचटीआई-015 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| कीमत: | USD18-85 per pc |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी |
| आपूर्ति करने की क्षमता: | 5 टन प्रति माह |

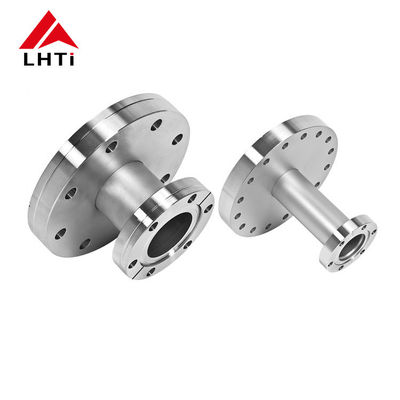

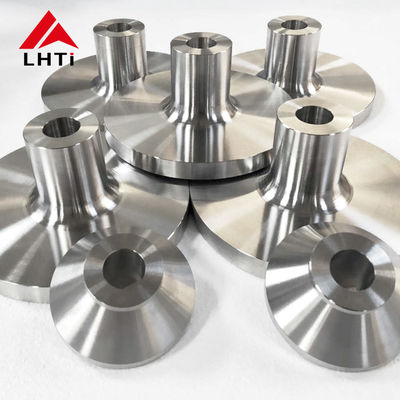

UNS31803 डुप्लेक्स स्टील वेल्ड नेक फ्लैंज क्लास 300

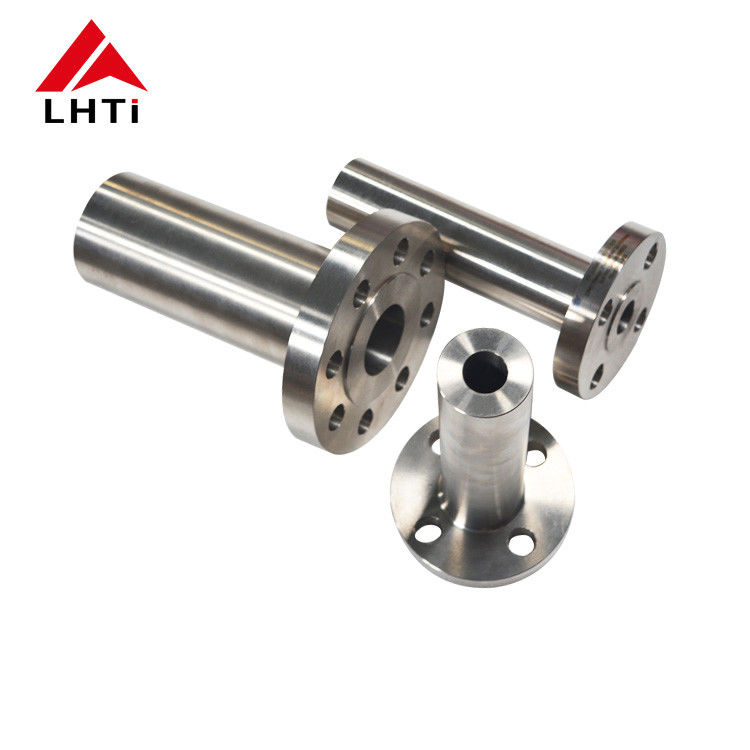

यह लंबा वेल्ड नेक फ्लैंज रासायनिक और धातुकर्म सेवा के लिए UNS31803 डुप्लेक्स स्टील से बना है। इसे ANSI, DIN, JIS और ASME मानकों, जिसमें ANSI B16.5 और ASME B16.47 शामिल हैं, के अनुसार फोर्ज्ड और सीएनसी मशीनीकृत किया गया है, जिसमें 0.6~32 MPa का दबाव रेटिंग है। डुप्लेक्स स्टील उच्च शक्ति को क्लोराइड स्ट्रेस कोरोजन क्रैकिंग के उत्कृष्ट प्रतिरोध के साथ जोड़ता है, इसलिए फ्लैंज आक्रामक प्रक्रिया मीडिया में मज़बूती से प्रदर्शन करता है।
| ग्रेड | UNS31803 (2205), साथ ही Gr2, Gr5, Gr9 |
| मानक | ANSI, DIN, ISO, JIS, ASME, ASME B16.47, ANSI B16.5 |
| फेस टाइप | FF, RF, TG, RJ, आदि। |
| दबाव रेटिंग | 0.6~32 MPa |
| तकनीक | फोर्ज्ड और सीएनसी मशीनीकृत |
| अनुप्रयोग | रासायनिक उद्योग |
| निरीक्षण | UT% |
| प्रमाणपत्र | ISO9001, TUV आदि। |
| नाममात्र पाइप आकार | फ्लैंज व्यास। | फ्लैंज मोटाई। | आधार पर हब व्यास। | उठाए गए फेस व्यास। | वेल्ड पर हब व्यास। | छेद की संख्या। | बोल्ट का व्यास। | बोल्ट सर्कल का व्यास। | बोर व्यास। | हब के माध्यम से लंबाई |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4" | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1" | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/2" | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2" | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 3" | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
| बाहरी व्यास (मिमी) | आंतरिक व्यास (मिमी) | ऊंचाई (मिमी) |
|---|---|---|
| 200-400 | 100-300 | 35-120 |
| 400-700 | 150-500 | 40-160 |
| 700-900 | 300-700 | 50-480 |
| 900-1300 | 400-900 | 70-250 |
इस फ्लैंज का उपयोग उच्च-तापमान घटकों जैसे टरबाइन ब्लेड, गाइड वेन, टरबाइन डिस्क, उच्च-दबाव कंप्रेसर डिस्क, दहन कक्ष और सामान्य मशीन निर्माण के लिए किया जाता है, जो विमानन, समुद्री और औद्योगिक गैस टरबाइन ड्यूटी की सेवा करता है। समान उत्पादन लाइन डुप्लेक्स 2205, 2507, 904L, सुपर ऑस्टेनिटिक स्टील, मोनेल, इनकोनेल, हैस्टेलॉय और निकल मिश्र धातुओं को भी कवर करती है, जो आक्रामक रासायनिक और उच्च-तापमान सेवा में मजबूत संक्षारण प्रतिरोध और यांत्रिक शक्ति प्रदान करते हैं।
LHTi GB, AISI, ASTM, DIN, EN, SUS और UNS मानकों के तहत ISO 9001 के तहत SGS, BV और TUV निरीक्षण के साथ निर्माण करता है। फ्लैंज प्रकार, आकार और फेस फिनिश को अनुकूलित किया जा सकता है, जिसमें प्लास्टिक अंदर और प्लाईवुड केस बाहर की मानक निर्यात पैकिंग होती है। कृपया कोटेशन के लिए अपना विनिर्देश भेजें।
