| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | एलएच-टीआई2 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़े |
| कीमत: | US dollar $550/piece--US dollar $2,000/piece |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी आदि। |
| आपूर्ति करने की क्षमता: | प्रति माह 20000 टुकड़े |

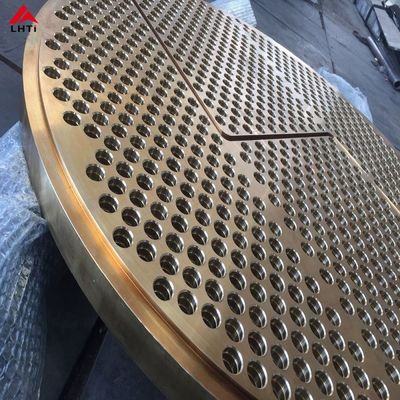

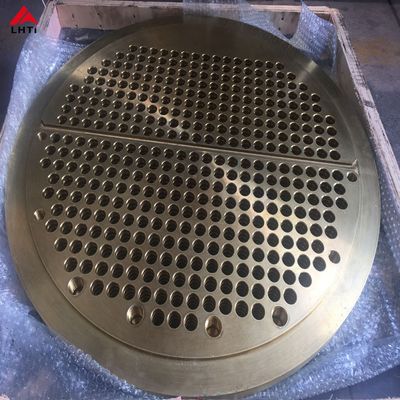

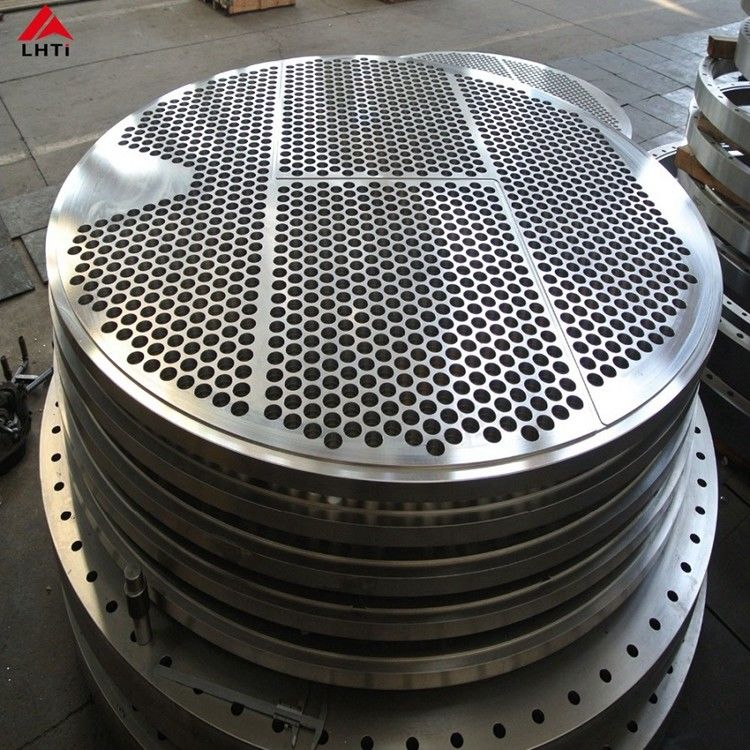

ASME B381 Gr5 टाइटेनियम ट्यूब शीट हीट एक्सचेंजर
एक टाइटेनियम ट्यूब शीट एक छिद्रित प्लेट है जिसका उपयोग रासायनिक वाहिकाओं जैसे ट्यूबलर हीट एक्सचेंजर्स, प्रेशर वेसल्स, स्टीम बॉयलर, कंडेनसर, इवेपोरेटर और समुद्री जल विलवणीकरण संयंत्रों में किया जाता है। ट्यूबों के समान बाहरी व्यास वाली टाइटेनियम प्लेट में छेद ड्रिल किए जाते हैं, और ट्यूबें गुजरती हैं और जगह पर वेल्ड की जाती हैं। क्योंकि छेद की दूरी, ट्यूब का व्यास, लंबवतता और सतह की चमक सभी असेंबली को प्रभावित करते हैं, प्रत्येक शीट को सटीक सहनशीलता के लिए मशीन किया जाता है। यह अनुकूलित ट्यूब शीट 1057 x 125 मिमी मापती है और Gr1, Gr2, Gr5, Gr7 या Gr12 टाइटेनियम से बनी होती है; टाइटेनियम इसे मजबूत कठोरता, अच्छा गर्मी चालन और उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है, और 4 मीटर से 5 मीटर या उससे अधिक व्यास की बहुत बड़ी शीट आम हैं।
| मानक | ASTM/ASME B265, ASTM/ASME B381 |
| सामग्री | Gr1, Gr2, Gr5, Gr7, Gr12 टाइटेनियम |
| ट्यूब शीट व्यास | 8600 मिमी तक (अनुकूलित) |
| छेद व्यास रेंज | 1.5 मिमी - 238 मिमी |
| छेद की गहराई | 1100 मिमी तक |
| उत्पादन विधि | फोर्जिंग, एनीलिंग और मशीनिंग |
| गुणवत्ता परीक्षण | यूटी, पीटी |
| तृतीय-पक्ष परीक्षण | उपलब्ध |
| अनुप्रयोग | हीट एक्सचेंजर, प्रेशर वेसल, कंडेनसर, समुद्री जल विलवणीकरण |
| ग्रेड | Fe अधिकतम | O अधिकतम | N अधिकतम | C अधिकतम | H अधिकतम |
|---|---|---|---|---|---|
| ग्रेड 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 |
| ग्रेड 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 |
| ग्रेड | मिश्र धातु संरचना | तन्य शक्ति (ksi / MPa) | उपज शक्ति (ksi / MPa) | लंबापन न्यूनतम % |
|---|---|---|---|---|
| ग्रेड 1 | अनअलॉयड टीआई (शुद्ध) | 35 / 240 | 25 / 170 | 30 |
| ग्रेड 2 | अनअलॉयड टीआई (शुद्ध) | 58 / 400 | 40 / 275 | 25 |
ये टाइटेनियम ट्यूब शीट हीट एक्सचेंजर्स, प्रेशर वेसल्स, कंडेनसर, बॉयलर, फिल्टर डिवाइस और समुद्री जल विलवणीकरण इकाइयों के लिए आपूर्ति की जाती हैं, जहां शीट को गर्मी स्थानांतरित करते समय कठोर और संक्षारण मुक्त रहना चाहिए। क्योंकि टाइटेनियम समुद्री जल और आक्रामक रसायनों के हमले का प्रतिरोध करता है, ट्यूब शीट कम रखरखाव के साथ लंबे समय तक सेवा जीवन में अपनी ताकत और सीलिंग सटीकता बनाए रखती है। 16 से अधिक वर्षों के अनुभव के साथ एक टाइटेनियम निर्माता और व्यापारी के रूप में, बाओजी लिहुआ फोर्जिंग, एनीलिंग और मशीनिंग द्वारा ट्यूब शीट का उत्पादन करता है, उन्हें यूटी और पीटी के साथ निरीक्षण करता है, और तीसरे पक्ष के परीक्षण की व्यवस्था कर सकता है। आकार आपके ड्राइंग के अनुसार बनाए जाते हैं, मुफ्त नमूने उपलब्ध हैं और पैकिंग एक प्लाईवुड केस है। कोटेशन के लिए कृपया अपना ड्राइंग, ग्रेड और मात्रा भेजें।
