| ब्रांड नाम: | LIHUA |
| मॉडल संख्या: | एलएच-एसओ |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | US dollar $25/pc--US dollar $85/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 5000 पीसी प्रति माह |
टाइटेनियम स्लिप ऑन फ्लैंज Gr2 Gr12 RF पॉलिश
यह टाइटेनियम स्लिप ऑन फ्लैंज एक पॉलिश सतह वाला एक ऊंचा चेहरा (SO RF) फ्लैंज है, जिसे ग्रेड 2 और ग्रेड 12 में टाइटेनियम से फोल्ड और सीएनसी मशीनिंग किया गया है।डिजाइन पर पर्ची पाइप छेद के माध्यम से स्लाइड करने के लिए अनुमति देता है ताकि फ्लैंज तैनात किया जा सकता है और पाइप के लिए वेल्डेड, जो इसे कम दबाव पाइपिंग के लिए एक व्यावहारिक विकल्प बनाता है जहां संरेखण आसान है और वेल्डिंग की पहुंच अच्छी है। टाइटेनियम कम वजन, उच्च शक्ति और उत्कृष्ट संक्षारण प्रतिरोध को जोड़ती है,तो निकला हुआ किनारा व्यापक रूप से रासायनिक उद्योग और अन्य संक्षारक और समुद्री सेवा में जहां कार्बन स्टील जंग होगा में प्रयोग किया जाता हैआकार 1/2 इंच से लेकर 80 इंच (DN10 से DN3600) तक 150 से 2500 वर्ग के दबाव वर्गों के साथ चलते हैं।
तकनीकी विनिर्देश
| उत्पाद | फ्लैंज पर टाइटेनियम स्लिप (SO फ्लैंज) |
| मानक | एएनएसआई/एएसएमई बी165, EN1092-1, JIS B2220, DIN 2627-2628 |
| सामग्री | ग्रेड 2, ग्रेड 12 (यह भी ग्रेड 1, ग्रेड 5, ग्रेड 7, ग्रेड 9) |
| आकार | 1/2 इंच से 80 इंच (DN10 से DN3600) |
| दबाव वर्ग | वर्ग 150 से 2500; DIN PN6 से PN250 |
| सीलिंग सतह | आरएफ, एफएफ, टीजी, आरजे |
| सतह | पॉलिश |
| तकनीक | कढ़ाई और सीएनसी मशीनिंग |
| निरीक्षण | अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN 10204 3.1 |
उपलब्ध विकल्प
| पद | रेंज |
| नाममात्र आकार | 1/2 इंच से 80 इंच (DN10 से DN3600) |
| दबाव वर्ग | वर्ग 150, 300, 600, 900, 1500, 2500 |
| सामग्री का ग्रेड | ग्रेड 1, ग्रेड 2, ग्रेड 5, ग्रेड 7, ग्रेड 9, ग्रेड 12 |
| सीलिंग चेहरा | आरएफ, एफएफ, टीजी, आरजे |
| सतह खत्म | पॉलिश, मशीनीकृत |
फ्लैंज आयाम, वर्ग 150 (चयनित आकार, इंच)
| न. पाइप का आकार | फ्लैंज डाय। | फ्लैंज मोटी। | उठाया चेहरा Dia. | बोल्टों की संख्या | बोल्ट सर्कल |
| आधा | 3-1/2 | 7/16 | 1-3/8 | 4 | 2-3/8 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 3-1/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 4-3/4 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 7-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | ९-२ |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 11-3/4 |

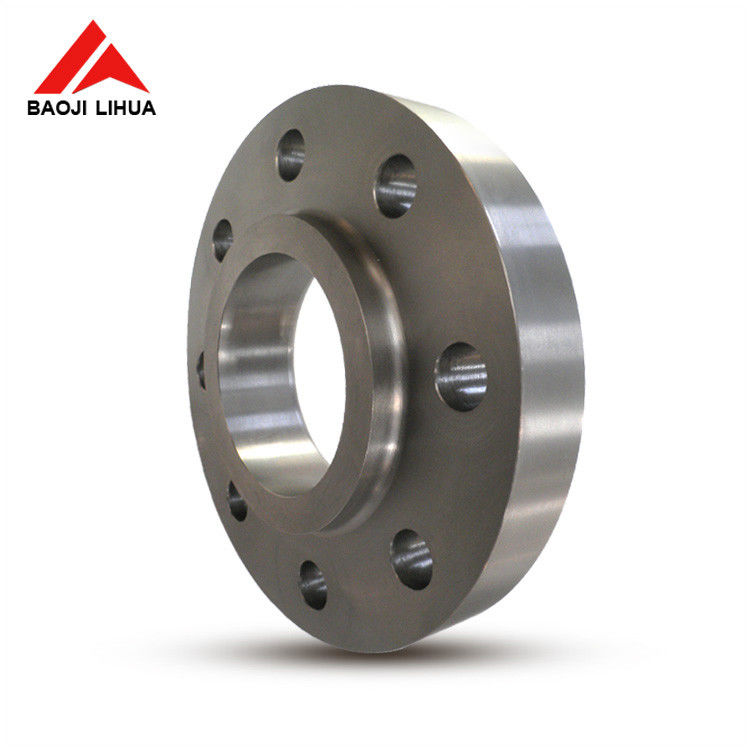

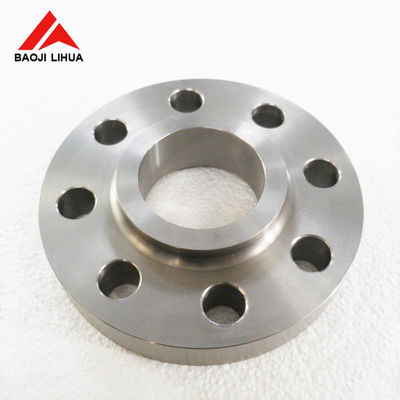

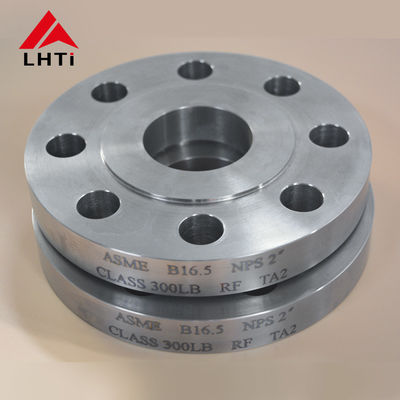

उत्पाद चित्र
आवेदन
फ्लैंज का उपयोग पाइप, वाल्व और संक्षारक सेवा में उपकरणों को जोड़ने के लिए किया जाता है। विशिष्ट उपयोगों में रासायनिक प्रसंस्करण लाइनें और पोत, हीट एक्सचेंजर, निर्जलीकरण और जल उपचार संयंत्र शामिल हैं,समुद्री पाइप, और सामान्य औद्योगिक पाइपिंग जहां एक हल्के, मजबूत और जंग मुक्त flange की आवश्यकता है। क्योंकि टाइटेनियम गैर चुंबकीय है और समुद्री पानी और कई एसिड के लिए प्रतिरोधी है,फ्लैंज अपतटीय और तटीय प्रतिष्ठानों के लिए भी उपयुक्त हैआकार, दबाव वर्ग, ग्रेड और सील सतहों को ग्राहक के ड्राइंग के अनुसार निर्मित किया जा सकता है, और एक सामग्री परीक्षण रिपोर्ट एन 10204 3.1 अनुरोध पर अल्ट्रासोनिक परीक्षण के साथ आपूर्ति की जाती है।
