| ब्रांड नाम: | LHTI |
| मॉडल संख्या: | एलएच-32 |
| न्यूनतम आदेश मात्रा: | 5 पीस |
| कीमत: | US dollar $180/pc-US dollar $300/pc |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल आदि |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 500 टुकड़ा |

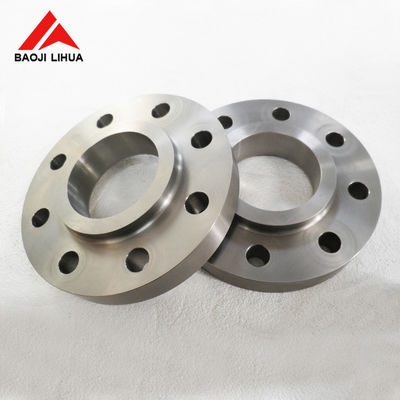

एएनएसआई बी 16.5 जीआर 2 डब्ल्यूएन आरएफ वेल्डिंग गर्दन टाइटेनियम निकला हुआ किनारा
डब्ल्यूएन टाइटेनियम निकला हुआ किनारा ड्राइंग
| उत्पादों | एएसएमई बी 16.5 टीआई जीआर 2 टाइटेनियम एसओ निकला हुआ किनारा तेल और गैस उद्योग और तेल निकला हुआ किनारा |
| सामग्री ग्रेड | जीआर 2, (जीआर 7, जीआर 12) |
| प्रमाणीकरण | ISO9001:2008, EN10204.3.1 |
| मानक | एएनएसआई बी16.5,एएसएमई बी16.5,एएसएमई बी16.47, |
| आकार | 1/2 "~ 24" |
| दबाव वर्ग | 150 एलबी, 300 एलबी, 600 एलबी, 900 एलबी, 1500 एलबी, 2500 एलबी |
| तकनीक | जाली और सीएनसी मशीनी |
| प्रकार | डब्ल्यूएन |
| निकला हुआ किनारा सतह | एफएफ, आरएफ, टीजी, आरजे, एमएफएम आदि |
| कक्षा 150 टाइटेनियम स्लिप-ऑन निकला हुआ किनारा | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| नाम पाइप आकार |
निकला हुआ दीया। |
निकला हुआ मोटा |
हब दीया।आधार पर | बढ़ाया गया चेहरा दीया। |
नहीं। का छेद |
दीया। का बोल्ट |
दीया।बोल्ट सर्कल का | सुराख दीया। |
लंबाई हब के माध्यम से |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3 / 8 | 4 | 1/2 | 2-3 / 8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1 / 2 | 1-11/16 | 4 | 1/2 | 2-3 / 4 | 1.09 | 5/8 |
| 1 | 4-1 / 4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1 / 8 | 1.36 | 11/16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5/16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1.70 | 13/16 |
| 1-1 / 2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5 / 8 | 4 | 5/8 | 4-3 / 4 | 2.44 | 1 |
| 2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1 / 8 | 4 | 5/8 | 5-1 / 2 | 2.94 | 1-1 / 8 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 8 | 5/8 | 7 | 4.07 | 1-1 / 4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 | 5.66 | 1-7/16 |
| 6 | 1 1 | 1 | 7-9/16 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1 / 8 | 9-11/16 | 10-5 / 8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3 / 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3 / 4 | 12 | 7/8 | 14-1 / 4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3 / 8 | 15-3/4 | 16-1 / 4 | 12 | 1 | 18-3 / 4 | 14.14 | 2-1 / 4 |
| 16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16 | 1 | 21-1 / 4 | 16.16 | 2-1 / 2 |
| 18 | 25 | 1-9/16 | 19-7 / 8 | 21 | 16 | 1-1 / 8 | 22-3 / 4 | 18.18 | 2-11/16 |
| 20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20 | 1-1 / 8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1 / 8 | 27-1 / 4 | 20 | 1-1 / 4 | 29-1 / 2 | 24.25 | 3-1 / 4 |

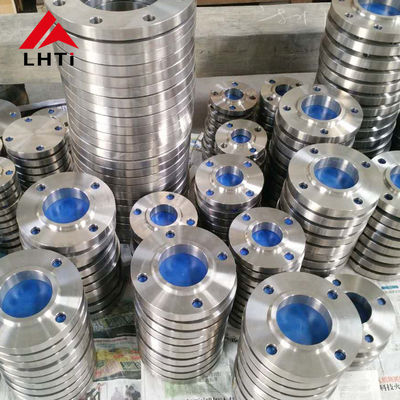

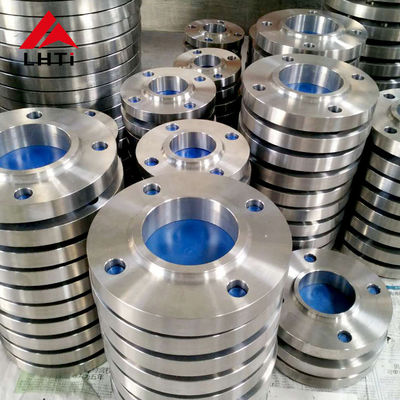

अन्य प्रकार टाइटेनियम निकला हुआ किनारा
एएसएमई बी 16.5 विनिर्देश के अनुसार सभी प्रकार के टाइटेनियम निकला हुआ किनारा, मुख्य रूप से टाइटेनियम पर्ची पर निकला हुआ किनारा, टाइटेनियम अंधा निकला हुआ किनारा, टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा और टाइटेनियम गोद संयुक्त निकला हुआ किनारा।सामग्री मुख्य रूप से सीपी टाइटेनियम है।
अन्य संबंधित उत्पाद
---GR2 टाइटेनियम हेक्स बोल्ट DIN933 और टाइटेनियम हेक्स नट DIN934
--- शुद्ध टाइटेनियम पाइप फिटिंग, टाइटेनियम कोहनी, गाढ़ा रेड्यूसर आदि
--- रासायनिक औद्योगिक के लिए टाइटेनियम सीमलेस / वेल्डिंग ट्यूब
संकुल वितरण
किसी भी जांच कृपया बेझिझक हमसे संपर्क करें।
