| ब्रांड नाम: | LIHUA |
| मॉडल संख्या: | एलएच-डब्ल्यूएन |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | US dollar $25/pc--US dollar $85/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 5000 पीसी प्रति माह |

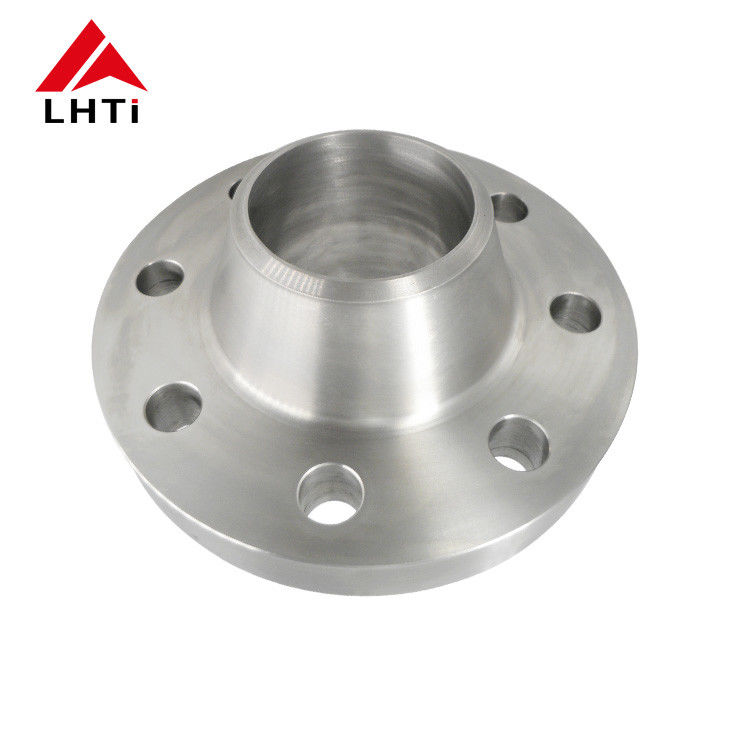

रासायनिक उद्योग के लिए उच्च दबाव वेल्डिंग गर्दन टाइटेनियम निकला हुआ किनारा WN निकला हुआ किनारा;
1. हमारी कंपनी
16 से अधिक वर्षों के लिए टाइटेनियम उत्पादों के अग्रणी निर्माता के रूप में, हमने इटली, रूस, तुर्की और चिली आदि सहित कई देशों में टाइटेनियम निकला हुआ किनारा निर्यात किया है। हमारे उत्पादों की गुणवत्ता व्यापक रूप से मान्यता प्राप्त है।इसलिए आपको हमारी कंपनी पर भरोसा होना चाहिए।
2. टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा की उत्पाद जानकारी
सामग्री:Gr1, Gr2, Gr5, Gr7, Gr12
मानक:एएनएसआई बी16.5, एएसएमई बी16.5, एन1092-1,JIS B2220, DIN2627-2628
आकार:1/2"~ 30"एनबी, एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000)।
दबाव वर्ग: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 हालांकि PN250/150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB।
सील सतह:आरएफ, एफएफ, टीजी, आरजे आदि।
तकनीक:मेंढक और सीएनसी Machined
लाभ:
3.टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा की विशिष्टता
कक्षा 150 टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा के लिए विशिष्टता
| कक्षा 150 टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा | ||||||||||
| नामपाइप आकार |
निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | हब दीया।आधार पर | उठाया चेहरा दीया। | हब दीया।वेल्ड प्वाइंट पर | नहीं। का छेद |
दीया। का बोल्ट |
दीया।का ठीक वृत्त |
सुराख दीया। |
लंबाई हब के माध्यम से |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3 / 8 | 0.84 | 4 | 1/2 | 2-3 / 8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1 / 2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3 / 4 | 0.82 | 2-1/16 |
| 1 | 4-1 / 4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1 / 8 | 1.05 | 2-3/16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5/16 | 2-1 / 2 | 1.66 | 4 | 1/2 | 3-1 / 2 | 1.38 | 2-1 / 4 |
| 1-1 / 2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5 / 8 | 2.38 | 4 | 5/8 | 4-3 / 4 | 2.07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1 / 8 | 2.88 | 4 | 5/8 | 5-1 / 2 | 2.47 | 2-3 / 4 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1 / 2 | 5.05 | 3-1 / 2 |
| 6 | 1 1 | 1 | 7-9/16 | 8-1 / 2 | 6.63 | 8 | 3/4 | 9-1 / 2 | 6.07 | 3-1 / 2 |
| 8 | 13-1/2 | 1-1 / 8 | 9-11/16 | 10-5 / 8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3 / 4 | 10.75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3 / 8 | 15-3/4 | 16-1 / 4 | 14.00 | 12 | 1 | 18-3 / 4 | 13.25 | 5 |
| 16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16.00 | 16 | 1 | 21-1 / 4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7 / 8 | 21 | 18.00 | 16 | 1-1 / 8 | 22-3 / 4 | 17.25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1 / 8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1 / 8 | 27-1 / 4 | 24.00 | 20 | 1-1 / 4 | 29-1 / 2 | 23.25 | 6 |
कक्षा 300 टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा के लिए विशिष्टता
| कक्षा 300 टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा | ||||||||||
| नामपाइप आकार |
निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा। | हब दीया।आधार पर | उठाया चेहरा दीया। | हब दीया।वेल्ड प्वाइंट पर | नहीं। का छेद |
दीया। का बोल्ट |
दीया।का ठीक वृत्त |
सुराख दीया। |
लंबाई हब के माध्यम से |
| 1/2 | 3-3 / 4 | 9/16 | 1-1 / 2 | 1-3 / 8 | 0.84 | 4 | 2-5 / 8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5 / 8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1 / 4 | 5/8 | 0.82 | 2-1 / 4 |
| 1 | 4-7/8 | 11/16 | 2-1 / 8 | 2 | 1.32 | 4 | 3-1 / 2 | 5/8 | 1.05 | 2-7/16 |
| 1-1 / 4 | 5-1 / 4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1 / 2 | 6-1 / 8 | 13/16 | 2-3 / 4 | 2-7/8 | 1.90 | 4 | 4-1 / 2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1 / 2 | 7/8 | 3-5/16 | 3-5 / 8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3 / 4 |
| 2-1 / 2 | 7-1 / 2 | 1 | 3-15/16 | 4-1 / 8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1 / 4 | 1-1 / 8 | 4-5 / 8 | 5 | 3.50 | 8 | 6-5 / 8 | 3/4 | 3.07 | 3-1 / 8 |

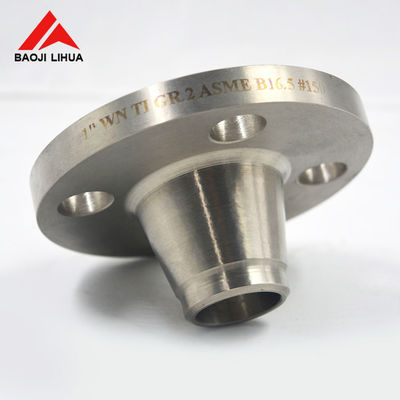

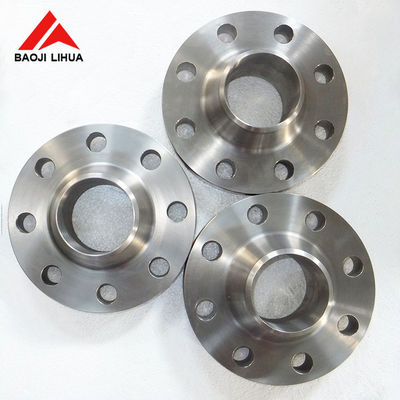

4. टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा की विस्तृत छवियां
(1) टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा का कच्चा माल
(2) टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा का परीक्षण
5. टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा के संबंधित उत्पाद
6. टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा के सभी परीक्षण
दृश्य परीक्षण (वीटी)
अल्ट्रासोनिक परीक्षण (यूटी)
रेडियोग्राफिक परीक्षण (आरटी)
चुंबकीय कण परीक्षण (एमटी)
पेनेट्रेंट परीक्षण / डाई घुसना (पीटी)
एड़ी करंट टेस्टिंग (ET)
ध्वनिक उत्सर्जन (एई)
7. टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा की तन्यता आवश्यकताएं
| श्रेणी | तन्य शक्ति (मिनट) | उपज ताकत (मिनट) | बढ़ाव (%) | ||
| केएसआई | एम पा | केएसआई | एम पा | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
