| ब्रांड नाम: | LHTI |
| मॉडल संख्या: | एलएचटीआई-7 |
| न्यूनतम आदेश मात्रा: | 5टुकड़ा |
| कीमत: | USD20-55 per piece |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 2000 टुकड़े |

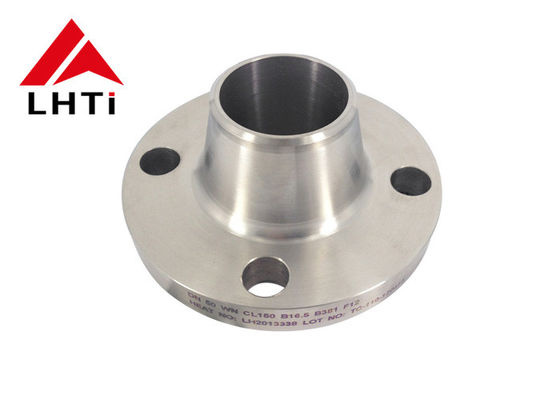

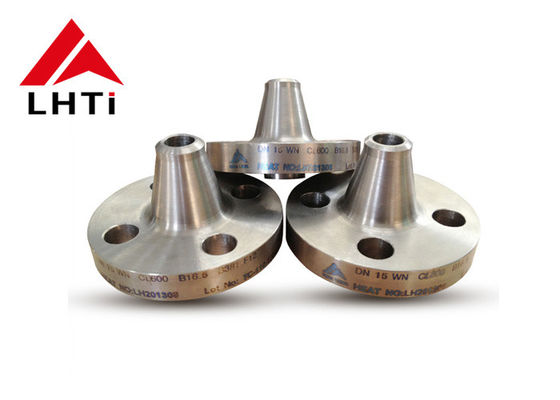

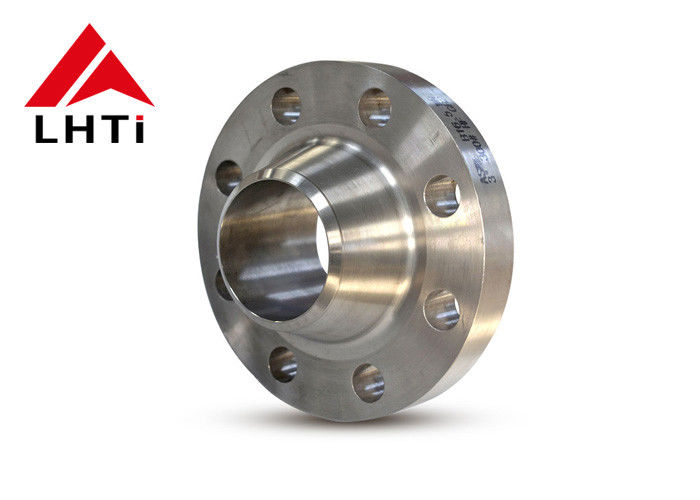

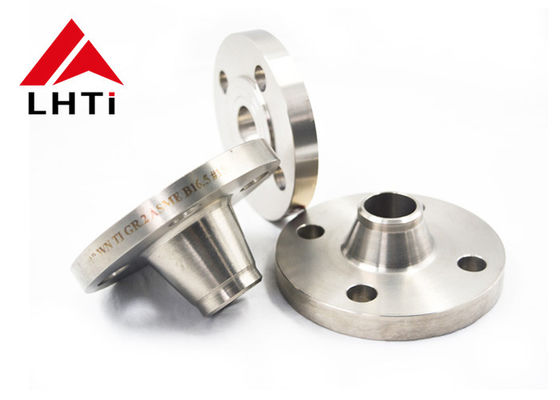

फोर्ज्ड टाइटेनियम वेल्ड नेक फ्लैंज क्लास 1500
एक फ्लैंज एक वियोज्य कनेक्शन है जिसमें फ्लैंज, गैस्केट और बोल्ट एक संयुक्त सीलिंग संरचना बनाते हैं। फ्लैंज कनेक्शन पाइपलाइन निर्माण में व्यापक रूप से उपयोग किए जाते हैं क्योंकि उन्हें इकट्ठा करना आसान होता है और वे उच्च दबाव का सामना कर सकते हैं। यह फोर्ज्ड वेल्ड नेक फ्लैंज Gr2, Gr5, Gr11 और Gr12 टाइटेनियम में ANSI, ASME, DIN और JIS मानकों के अनुसार फोर्जिंग और सीएनसी मशीनिंग द्वारा उत्पादित किया जाता है।
| मानक | ASME / ANSI B16.5, B16.47; DIN; EN1092-1; JIS |
| सामग्री / ग्रेड | Gr2, Gr5, Gr11, Gr12 |
| दबाव वर्ग | क्लास 150 - 1500 (PN6 - PN250) |
| आकार | DN15 - DN600 (1/2" - 36") |
| तकनीक | फोर्ज्ड और सीएनसी मशीनीकृत |
| प्रकार | WNRF, SORF, BLIND, SW, PL, TH |
| सीलिंग फेस | FF, RF, TG, RJ |
| रंग | धातु प्रकृति |
| प्रकार | विवरण |
|---|---|
| वेल्डिंग नेक (WN) | पाइप से जुड़ा लंबा टेपर्ड हब, उच्च दबाव और गंभीर सेवा के लिए पसंदीदा |
| स्लिप-ऑन (SO) | पाइप पर स्लाइड करता है और फिलेट वेल्डेड होता है, एक कम लागत वाला सामान्य प्रयोजन प्रकार |
| ब्लाइंड (BL) | पाइप के सिरे या वाल्व के उद्घाटन को बंद करता है |
| सॉकेट वेल्डिंग (SW) | छोटी व्यास वाली उच्च दबाव वाली लाइनों पर उपयोग किया जाता है |
| थ्रेडेड (TH) | जहां वेल्डिंग व्यावहारिक नहीं है वहां उपयोग किया जाता है |
| प्लेट फ्लैट (PL) | कम दबाव सेवा के लिए सरल फ्लैट फ्लैंज |
| सीलिंग फेस | कोड | विशिष्ट उपयोग |
|---|---|---|
| उठा हुआ चेहरा | RF | सामान्य उच्च दबाव पाइपलाइन सेवा |
| पुरुष और महिला | MF | गैस्केट महिला खांचे में स्थित है |
| टेनन ग्रूव सतह | TG | बड़े व्यास कनेक्शन |
| धातु रिंग जॉइंट | RJ | बहुत उच्च दबाव और तापमान वाली लाइनें |
इन फ्लैंज का उपयोग पेट्रोकेमिकल, चिकित्सा और स्वास्थ्य सेवा, बिजली, एयरोस्पेस, धातु विज्ञान, समुद्री, गैस और पर्यावरण संरक्षण प्रणालियों में किया जाता है जिन्हें उच्च दबाव कनेक्शन की आवश्यकता होती है। टाइटेनियम एक लंबा सेवा जीवन, संक्षारण प्रतिरोध और उच्च उपज और तन्यता ताकत प्रदान करता है, जो आक्रामक मीडिया में जोड़ को विश्वसनीय रखता है।
विनिर्माण ISO 9001:2015 गुणवत्ता प्रणाली के तहत किया जाता है, जिसमें शिपमेंट से पहले निरीक्षण किया जाता है। आकार, ग्रेड, दबाव रेटिंग और सीलिंग फेस आपके ड्राइंग के अनुसार बनाए जा सकते हैं। कोटेशन के लिए कृपया अपना विनिर्देश और मात्रा भेजें।
