| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | निकला हुआ किनारा पर पर्ची |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |

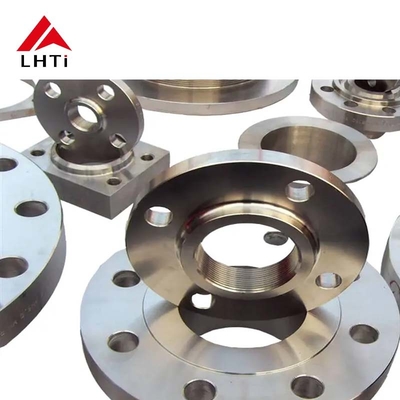

ASME B16.5 वर्ग 150 Ti Gr1 Gr2 टाइटेनियम फ्लैंग्सः औद्योगिक पाइपलाइनों के लिए फ्लैंग पर फिसलने वाला ऊंचा चेहरा
ASME B16.5 स्लिप-ऑन फ्लैंज (SO Flange) क्लास 150 SORF (Slip-On Raised Face) एक लोकप्रिय फ्लैंज प्रकार है जो अपनी विश्वसनीयता, स्थापना में आसानी और उत्कृष्ट सील प्रदर्शन के लिए जाना जाता है।विशेष रूप से जल आपूर्ति प्रणालियों मेंकक्षा 150 के लिए रेटेड, इसे 150 psi तक के दबावों को संभालने के लिए डिज़ाइन किया गया है, जिससे यह निम्न से मध्यम दबाव वाले पानी के पाइपलाइनों के लिए आदर्श है।स्लिप-ऑन डिजाइन पाइप अंत पर आसानी से फ्लैंज स्लाइड करने के लिए अनुमति देता है, और यह एक सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए दोनों अंदर और बाहर पर वेल्डेड है।गैसकेट संपर्क में सुधार और समग्र सीलिंग क्षमता में सुधार, प्रभावी रूप से पानी की आपूर्ति प्रणालियों में रिसाव को रोकने के लिए। ये flanges आम तौर पर कार्बन स्टील, स्टेनलेस स्टील, या अन्य संक्षारण प्रतिरोधी सामग्री की तरह सामग्री से निर्मित कर रहे हैं,जल परिवहन प्रणालियों में स्थायित्व और दीर्घकालिक प्रदर्शन सुनिश्चित करना.
ASME B16.5 वर्ग 150 SORF ऊंचा चेहरा स्लिप-ऑन फ्लैंज मुख्य रूप से जल आपूर्ति, सिंचाई और अपशिष्ट जल प्रबंधन प्रणालियों में उपयोग किया जाता है।इसकी सरल स्थापना प्रक्रिया और मजबूत सील क्षमता इसे नगरपालिका और औद्योगिक जल परिवहन पाइपलाइनों दोनों के लिए एक उत्कृष्ट विकल्प बनाती हैपारंपरिक फ्लैंग्स की तुलना में, यह डिजाइन एक सुरक्षित कनेक्शन और दीर्घकालिक संक्षारण प्रतिरोध बनाए रखते हुए स्थापना समय और लागत को कम करके बेहतर लागत-प्रभावशीलता प्रदान करता है।.संक्षेप में, ASME B16.5 वर्ग 150 SORF रिवाइज्ड फेस स्लिप-ऑन फ्लैंज पानी की आपूर्ति प्रणालियों के लिए एक आदर्श समाधान है, जो आसान स्थापना, मजबूत सील प्रदर्शन और लागत-प्रभावीता प्रदान करता है,इसे विश्वसनीय जल परिवहन की आवश्यकता वाले अनुप्रयोगों के लिए एकदम सही बनाना.
ASME B16 को समझना।5:एएसएमई बी 16.5 मानक पाइप फ्लैंग्स और फ्लैंग फिटिंग के लिए डिजाइन, सामग्री, आयाम, दबाव-तापमान रेटिंग और परीक्षण आवश्यकताओं को परिभाषित करता है। विशेष रूप से,"वर्ग 150" पदनाम फ्लैंज के दबाव रेटिंग को संदर्भित करता है, जो मानक तापमान स्थितियों के लिए 150 पाउंड प्रति वर्ग इंच (पीएसआई) है।5 मानक यह सुनिश्चित करता है कि इसके दिशानिर्देशों के तहत निर्मित फ्लैंग्स औद्योगिक उपयोग के लिए उच्च स्तर की गुणवत्ता और प्रदर्शन का पालन करते हैं.
| बोर व्यास | केंद्र के माध्यम से लंबाई | ||||||||||||||||||
| पाइप का नाममात्र आकार | फ्लैंज का बाहरी व्यास | फ्लैंज की मोटाई | हब डाय, बेस पर। | उठाया चेहरा Dia. | वेल्डिंग प्वाइंट पर | वेल्डिंग गर्दन | स्लिप ऑन | वेल्डिंग गर्दन | स्लिप ऑन | ||||||||||
| में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी |
| आधा इंच | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
| 3/4 " | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
| 1′′ | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
| 1-1/4′′ | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
| 1-1/2 इंच | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
| 2′′ | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
| 2 1/2 इंच | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
| 3′′ | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
| 3-1/2 इंच | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
| 4′′ | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
| 5′′ | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
| 6′′ | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
| 8′′ | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
| 10′′ | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
| 12′′ | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
| 14′′ | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
| 16′′ | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
| 18 इंच | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
| 20 इंच | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
| 24′′ | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
टाइटेनियम ग्रेड 1 और ग्रेड 2 फ्लैंग्सःटाइटेनियम (Ti) विभिन्न उद्योगों में अपनी असाधारण संक्षारण प्रतिरोध, हल्के वजन और उच्च शक्ति-से-वजन अनुपात के कारण एक अत्यधिक मूल्यवान सामग्री है।टाइटेनियम ग्रेड को उनकी शुद्धता और यांत्रिक गुणों के आधार पर वर्गीकृत किया जाता है, ग्रेड 1 (ग्रेड 1) सबसे शुद्ध रूप है और ग्रेड 2 (ग्रेड 2) बेहतर ताकत प्रदान करता है, जिससे यह कई अनुप्रयोगों के लिए उपयुक्त है।
ग्रेड 1 टाइटेनियम (ग्रेड 1): ग्रेड 1 टाइटेनियम वाणिज्यिक रूप से शुद्ध है और विभिन्न वातावरणों में, विशेष रूप से एसिड और समुद्री जल को कम करने में संक्षारण के प्रति उत्कृष्ट प्रतिरोध है। यह अत्यधिक लचीला है और निर्माण में आसानी प्रदान करता है,इसे ऐसे अनुप्रयोगों के लिए आदर्श बनाता है जहां संक्षारण प्रतिरोध प्राथमिक आवश्यकता है।
ग्रेड 2 टाइटेनियम (Gr2): ग्रेड 2 टाइटेनियम ग्रेड 1 से थोड़ा मजबूत है और सबसे अधिक इस्तेमाल किया जाने वाला टाइटेनियम मिश्र धातु है।यह उत्कृष्ट संक्षारण प्रतिरोध बनाए रखते हुए ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता हैयह इसे औद्योगिक अनुप्रयोगों के लिए आदर्श बनाता है, जिसमें पाइपलाइन प्रणाली भी शामिल है।
| पैरामीटर | टाइटेनियम ग्रेड 1 | टाइटेनियम Gr2 |
|---|---|---|
| रासायनिक संरचना | उच्च शुद्धता, मुख्य रूप से टाइटेनियम (Ti 99.5%) | इसमें एल्यूमीनियम और लोहे की छोटी मात्रा होती है (मुख्य रूप से टाइटेनियम, 0.1-0.2% लोहे और एल्यूमीनियम के निशान के साथ) |
| तन्य शक्ति (एमपीए) | 240-350 एमपीए | 350-450 एमपीए |
| लम्बाई (%) | 24% | २०% |
| कठोरता | ब्रिनेल कठोरता 120-180 एचबी | ब्रिनेल कठोरता 160-210 HB |
| जंग प्रतिरोध | उत्कृष्ट, अत्यधिक संक्षारक वातावरण के लिए आदर्श (जैसे, समुद्री जल, रसायन) | अच्छा, कई औद्योगिक वातावरण के लिए उपयुक्त |
| लागू दबाव रेटिंग | वर्ग 150 | वर्ग 150 |
| तापमान सीमा | -250°C से 400°C तक | -250°C से 400°C तक |
| वजन | हल्का (उच्च शुद्धता के कारण) | भारी, लेकिन फिर भी कई धातुओं से हल्का |
| वेल्डेबल | उत्कृष्ट, वेल्ड करने में आसान | सामान्य वेल्डिंग विधियों के लिए उपयुक्त |
| सामान्य अनुप्रयोग | एयरोस्पेस, रासायनिक प्रसंस्करण, समुद्री इंजीनियरिंग | रासायनिक संयंत्र, तेल और गैस उद्योग, बिजली उपकरण |
स्लिप-ऑन फ्लैंज डिजाइनःस्लिप-ऑन फ्लैंज को पाइप के ऊपर फिसलने के लिए डिज़ाइन किया गया है और फिर एक तंग सील सुनिश्चित करने के लिए अंदर और बाहर दोनों जगह वेल्डेड होता है। यह फ्लैंज डिजाइन कई कारणों से फायदेमंद हैः
ऊंचा चेहरा (आरएफ) फ्लैंजःउठाया हुआ चेहरा (आरएफ) एक बेहतर सील बनाने के लिए डिज़ाइन किए गए फ्लेन्ज की एक विशेषता है। एक उठाया हुआ चेहरा फ्लेन्ज में फ्लेन्ज के केंद्र में एक हल्का उछाल होता है जो गैस्केट को समान रूप से संपीड़ित करने की अनुमति देता है,जिसके परिणामस्वरूप अधिक सुरक्षित और लीक-प्रूफ कनेक्शनयह विशेषता उच्च दबाव और उच्च तापमान प्रणालियों में विशेष रूप से महत्वपूर्ण है।
ऊंचा चेहरा डिजाइन औद्योगिक पाइपलाइनों में विशेष रूप से फायदेमंद है जो उतार-चढ़ाव वाले दबाव का अनुभव करते हैं, क्योंकि यह रिसाव को रोकने में मदद करता है और प्रणाली की समग्र अखंडता को बढ़ाता है।यह उद्योगों में एक आम तौर पर इस्तेमाल किया flange डिजाइन है जहां सुरक्षा और प्रदर्शन महत्वपूर्ण हैं.
ASME B16.5 वर्ग 150 Ti Gr1 और Gr2 फ्लैंग्स के अनुप्रयोगःASME B16.5 वर्ग 150 टाइटेनियम ग्रेड 1 और ग्रेड 2 स्लिप-ऑन रिवाइज्ड फेस फ्लैंग्स का उपयोग विभिन्न औद्योगिक अनुप्रयोगों में किया जाता है जिनमें संक्षारण प्रतिरोध और उच्च प्रदर्शन की आवश्यकता होती है।इनमें से कुछ अनुप्रयोगों में शामिल हैं:
ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज एक उच्च प्रदर्शन पाइप फ्लैंज है जिसे ANSI/ASME B16.5 मानक के अनुसार डिज़ाइन किया गया है,आम तौर पर औद्योगिक अनुप्रयोगों में उपयोग किया जाता है जो असाधारण संक्षारण प्रतिरोध और शक्ति की आवश्यकता होती हैग्रेड 1, ग्रेड 2 या ग्रेड 5 जैसे टाइटेनियम मिश्र धातुओं से निर्मित, यह फ्लैंज संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, विशेष रूप से रासायनिक प्रसंस्करण, समुद्री पानी,और उच्च तापमान की स्थितिग्रेड 1 और ग्रेड 2 वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड हैं, जो उन वातावरणों के लिए आदर्श हैं जहां उच्च संक्षारण प्रतिरोध की आवश्यकता होती है,जबकि Gr5 एक ऐसा मिश्र धातु है जो अधिक यांत्रिक मजबूती की आवश्यकता वाले मांग वाले अनुप्रयोगों के लिए बढ़ी हुई ताकत प्रदान करता है.
इस फ्लैंज का स्लिप-ऑन डिजाइन इसे आसानी से पाइप पर स्लाइड करने की अनुमति देता है, जिसमें एक सुरक्षित, लीक-मुक्त कनेक्शन सुनिश्चित करने के लिए अंदर और बाहर दोनों तरफ वेल्ड होते हैं। यह डिजाइन स्थापना को सरल बनाता है,यह कम और मध्यम दबाव प्रणाली के लिए एक अनुकूल विकल्प बना रहा है. उठाया चेहरा (आरएफ) विन्यास फ्लैंज की सील सतह को बढ़ाता है, गैस्केट के साथ एक मजबूत सील बनाने की क्षमता में सुधार करता है और रिसाव की संभावना को कम करता है,यहां तक कि उच्च दबाव अनुप्रयोगों में, जिन्हें एक कस सील की आवश्यकता होती है.
ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्स विभिन्न दबाव रेटिंग्स में उपलब्ध हैं जैसे कि वर्ग 150, 300 और 600, विभिन्न दबाव आवश्यकताओं को पूरा करते हैं। उदाहरण के लिए,एक वर्ग 300 flange 300 psi तक के दबाव को संभाल सकता हैटाइटेनियम के हल्के लेकिन मजबूत गुण इन फ्लैंग्स को उन अनुप्रयोगों के लिए आदर्श बनाते हैं जहां वजन के प्रतिबंध महत्वपूर्ण हैं, जैसे एयरोस्पेस या अपतटीय तेल और गैस क्षेत्रों में।
इसके बेहतर संक्षारण प्रतिरोध के कारण, टाइटेनियम फ्लैंज समुद्री जल उपचार, पेट्रोकेमिकल प्रक्रियाओं और दवा उत्पादन जैसे कठोर वातावरण में अत्यधिक टिकाऊ है।यह स्थायित्व उपकरण के सेवा जीवन को बढ़ाता है और रखरखाव और प्रतिस्थापन की आवृत्ति को कम करता हैउच्च तापमान और पहनने के प्रति उत्कृष्ट प्रतिरोध फ्लैंज के तापमान में उतार-चढ़ाव के तहत भी विश्वसनीय प्रदर्शन सुनिश्चित करता है।
ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज के महत्वपूर्ण लाभों में से एक इसकी स्थापना में आसानी है। स्लिप-ऑन डिजाइन स्थापना प्रक्रिया को सुव्यवस्थित करता है,विशेष रूप से संकीर्ण या सीमित स्थानों में जहां समय और स्थान की बाधाएं एक चिंता का विषय हैंकुल मिलाकर, ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज को विभिन्न उद्योगों में इसके संक्षारण प्रतिरोध, उच्च शक्ति, उत्कृष्ट सीलिंग प्रदर्शन और स्थापना में आसानी के लिए अत्यधिक मूल्यवान माना जाता है।इसे उन अनुप्रयोगों के लिए आदर्श विकल्प बनाते हैं जहां स्थायित्व और विश्वसनीयता आवश्यक है.
