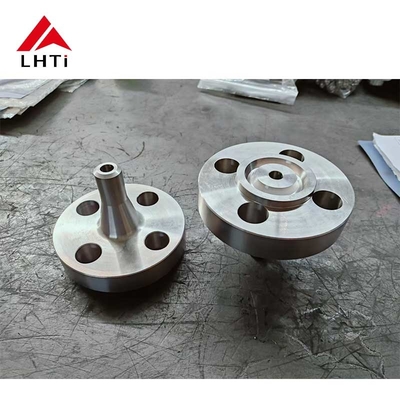

टाइटेनियम के फ्लैंग्स, विशेष रूप से ANSI/ASME B16.5 क्लास 2500 लॉन्ग वेल्ड नेक फ्लैंग्स का व्यापक रूप से उच्च दबाव, उच्च शक्ति,और सामग्री के उत्कृष्ट प्रदर्शन के कारण संक्षारक वातावरण. ये फ्लैंग्स, टाइटेनियम ग्रेड 1 और टाइटेनियम ग्रेड 2 से बने हैं, एयरोस्पेस, रासायनिक प्रसंस्करण, समुद्री इंजीनियरिंग और बिजली उत्पादन जैसे उद्योगों में महत्वपूर्ण घटक हैं। इस लेख में,हम सुविधाओं में गहराई से जाना जाएगाइन टाइटेनियम फ्लैंग्स के अनुप्रयोगों और लाभों पर विशेष रूप से ग्रेड 1 और ग्रेड 2 टाइटेनियम के बीच अंतर पर ध्यान केंद्रित किया गया।
टाइटेनियम अपने उल्लेखनीय संक्षारण प्रतिरोध और शक्ति-से-वजन अनुपात के लिए जाना जाता है। फ्लैंग निर्माण में टाइटेनियम के दो आम तौर पर उपयोग किए जाने वाले ग्रेड ग्रेड 1 और ग्रेड 2 हैं,प्रत्येक अलग-अलग गुणों के साथ विभिन्न अनुप्रयोगों के लिए उपयुक्त.
टाइटेनियम ग्रेड 1 वाणिज्यिक रूप से शुद्ध टाइटेनियम है, जिसमें उत्कृष्ट ढालना और संक्षारण प्रतिरोध है। ग्रेड 2 की तुलना में इसकी ताकत कम है,लेकिन यह अनुप्रयोगों के लिए आदर्श है जहां समुद्री जल में जंग प्रतिरोधग्रेड 1 को उन अनुप्रयोगों के लिए भी पसंद किया जाता है जिनके लिए हल्के लेकिन मजबूत सामग्री की आवश्यकता होती है।
टाइटेनियम ग्रेड 2 ग्रेड 1 की तुलना में बेहतर शक्ति प्रदान करता है, जिससे इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिनके लिए उच्च शक्ति, स्थायित्व और थकान प्रतिरोध की आवश्यकता होती है।यह आमतौर पर उन उद्योगों में उपयोग किया जाता है जहां उच्च तनाव और चरम पर्यावरणीय परिस्थितियों का सामना करने के लिए सामग्री की आवश्यकता होती है, जबकि अभी भी संक्षारण प्रतिरोध का संतुलन बनाए रखते हैं।
एएनएसआई/एएसएमई बी16.5 मानक उच्च दबाव प्रणालियों में प्रयुक्त फ्लैंग्स के लिए विनिर्देशों की रूपरेखा तैयार करता है,और वर्ग 2500 लंबे वेल्ड गर्दन निकला हुआ किनारा विशेष रूप से अनुप्रयोगों के लिए डिज़ाइन किया गया है जो दबाव के मामले में बेहतर प्रदर्शन की आवश्यकता हैनिम्नलिखित विशेषताएं और विनिर्देश इन टाइटेनियम flanges को परिभाषित करते हैंः
वर्ग 2500 दबाव रेटिंगः इन फ्लैंग्स को वर्ग 2500 के लिए रेटेड किया गया है, जिसका अर्थ है कि वे प्रति वर्ग इंच (पीएसआई) 2500 पाउंड तक का सामना कर सकते हैं।यह उच्च दबाव रेटिंग उन्हें उच्च तनाव अनुप्रयोगों के लिए उपयुक्त बनाता है जहां पारंपरिक flanges पर्याप्त प्रदर्शन नहीं कर सकते हैं.
फ्लैंज डिजाइनः लॉन्ग वेल्ड नेक डिजाइन एक विस्तारित गर्दन प्रदान करता है जो पाइपों के लिए चिकनी और तनाव मुक्त कनेक्शन की अनुमति देता है।यह डिजाइन रिसाव के जोखिम को कम करता है और दबाव के तहत मजबूत यांत्रिक शक्ति सुनिश्चित करता हैलंबी गर्दन पाइप सिस्टम के साथ आसानी से संरेखण की अनुमति देती है।
फ्लैंज फेस प्रकारः ये फ्लैंज कई फेस प्रकारों के साथ उपलब्ध हैं जिनमें शामिल हैंः
आकार सीमाः एएनएसआई/एएसएमई बी16.5 वर्ग 2500 लंबी वेल्ड नेक फ्लैंग्स 1/2 " (15 एनबी) से 48" (1200 एनबी) तक के आकार की एक विस्तृत श्रृंखला में उपलब्ध हैं, छोटे और बड़े पैमाने पर औद्योगिक अनुप्रयोगों दोनों के लिए खानपान।
अपने असाधारण गुणों के कारण, टाइटेनियम ग्रेड 1 और टाइटेनियम ग्रेड 2 फ्लैंग्स का उपयोग उन उद्योगों में किया जाता है जिन्हें कठोर परिस्थितियों में विश्वसनीय और टिकाऊ सामग्री की आवश्यकता होती है।कुछ सामान्य अनुप्रयोगों में शामिल हैं:
समुद्री उद्योगः टाइटेनियम समुद्री जल के संक्षारण के प्रति अत्यधिक प्रतिरोधी है, जिससे यह जहाज निर्माण, अपतटीय प्लेटफार्मों और समुद्र के नीचे के उपकरणों के लिए एक आदर्श सामग्री बन जाता है। ये फ्लैंज लंबे समय तक चलने वाले,समुद्री जल और नमकीन वातावरण में विश्वसनीय कनेक्शन.
एयरोस्पेस और एयरक्राफ्टः टाइटेनियम की हल्की लेकिन मजबूत प्रकृति इसे एयरोस्पेस उद्योग के लिए आवश्यक बनाती है। इन फ्लैंग्स का उपयोग ईंधन प्रणालियों, प्रणोदन घटकों,और उच्च दबाव प्रणाली जहां ताकत और संक्षारण प्रतिरोध महत्वपूर्ण हैं.
रासायनिक प्रसंस्करण संयंत्रः आक्रामक रसायनों और उच्च तापमान से निपटने वाले वातावरण में, टाइटेनियम फ्लैंग्स ताकत और संक्षारण प्रतिरोध का एक बेजोड़ संयोजन प्रदान करते हैं।इनका प्रयोग आमतौर पर रिएक्टरों में किया जाता है।, हीट एक्सचेंजर और पाइपलाइन।
विद्युत उत्पादन: टाइटेनियम के फ्लैंग्स का उपयोग बिजली संयंत्रों में किया जाता है, विशेष रूप से उन प्रणालियों में जिनमें उच्च दबाव वाले भाप या संक्षारक रसायन शामिल होते हैं।अत्यधिक तापमान और दबाव का सामना करने की उनकी क्षमता उन्हें सिस्टम की अखंडता बनाए रखने में अमूल्य बनाती है.
इन महत्वपूर्ण उद्योगों में टाइटेनियम ग्रेड 1 और ग्रेड 2 के फ्लैंज का उपयोग कई महत्वपूर्ण फायदे प्रदान करता हैः
संक्षारण प्रतिरोधः टाइटेनियम फ्लैंग्स पर्यावरण और रासायनिक दोनों कारकों से संक्षारण के लिए अत्यधिक प्रतिरोधी हैं। यह गुण उन्हें विशेष रूप से समुद्री, रासायनिक,और अपतटीय अनुप्रयोग.
उच्च शक्ति-से-वजन अनुपातः टाइटेनियम में धातुओं के बीच उच्चतम शक्ति-से-वजन अनुपात में से एक है। यह विशेषता शक्ति पर समझौता किए बिना संरचनात्मक वजन को कम करने की अनुमति देती है,जो एयरोस्पेस और सैन्य अनुप्रयोगों में विशेष रूप से महत्वपूर्ण है.
उच्च तापमान प्रतिरोधः टाइटेनियम फ्लैंग्स उच्च तापमान वातावरण में भी अपनी संरचनात्मक अखंडता बनाए रखते हैं।जहाँ तापमान नियंत्रण महत्वपूर्ण है.
लंबी सेवा जीवनः थकान और संक्षारण के प्रतिरोध के कारण टाइटेनियम फ्लैंग्स की सेवा जीवन में काफी वृद्धि होती है, जिससे रखरखाव की आवश्यकता और डाउनटाइम कम होता है।
5टाइटेनियम लंबे वेल्ड फ्लैंग्स के विनिर्देश:
| विनिर्देश | ASTM B381 / ASME SB381 |
|---|---|
| मानक | ANSI/ASME B16.5, B16.47 श्रृंखला A & B, B16.48, BS4504, BS10, EN-1092, DIN, ANSI फ्लैंग्स, ASME फ्लैंग्स, BS फ्लैंग्स, DIN फ्लैंग्स, EN फ्लैंग्स, GOST फ्लैंग्स, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, एपीआई7एस-15, एपीआई7एस-43, एपीआई605, EN1092 |
| आकार सीमा | 1/2′′ (15 NB) से 48′′ (1200 NB), DN10 ~ DN5000 |
| वर्ग | 150 पाउंड, 300 पाउंड, 600 पाउंड, 900 पाउंड, 1500 पाउंड, 2500 पाउंड, डीआईएन मानक एनडी-6,10, 16, 25, 40, आदि। |
| कनेक्ट प्रकार/फ्लैंज फेस प्रकार | ऊंचा चेहरा (RF), अंगूठी प्रकार का जोड़ (RTJ), सपाट चेहरा (FF), बड़ा पुरुष-महिला (LMF), छोटा पुरुष-महिला (SMF) |
| जेआईएस मानक | JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K |
| डीआईएन मानक | DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673 |
| बीएस मानक | बीएस 4504, बीएस 1560, बीएस 10 |
|
पाइप |
ओवरडोज |
थक. ऑफ |
व्यास |
हब |
|
व्यास |
लम्बाई |
डायम. |
संख्या |
डायम. |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
सामान्य |
फ्लैंज |
की वृद्धि हुई |
व्यास |
बोल्ट |
|
||||||||
|
फ्लैंज |
बोर का |
हब के माध्यम से |
|
बोल्टों के |
छेद |
||||||||
|
चुप हो जाओ. |
|
मिन |
चेहरा |
|
बेवेल में |
|
|
|
वृत्त |
|
|
||
|
इंच |
ओ |
सी |
आर |
|
ए |
|
बी |
H |
H1 |
बी.सी. |
|
n |
d |
| 1" | 159. 0 | 34.9 | 50.8 | 57.2 | 25.4 | 25.4 | 304. 8 | 108. | 0 | 4 | 25.5 | ||
| 1-1/4" | 184. 0 | 38.1 | 63.5 | 73 | 31.8 | 31.8 | 304. 8 | 130. | 2 | 4 | 28.5 | ||
| 1-1/2" | 203. 0 | 44.5 | 73 | 79.4 | 38.1 | 38.1 | 304. 8 | 146. | 1 | 4 | 31.8 | ||
| 2" | 235. 0 | 50.8 | 92.1 | 95.3 | 50.8 | 50.8 | 304. 8 | 171. | 5 | 8 | 28.5 | ||
| 2 1/2 " | 267. 0 | 57.2 | 104. | 8 | 114. | 3 | 63.5 | 63.5 | 304. 8 | 196. | 9 | 8 | 31.8 |
| 3" | 305. 0 | 66.7 | 127. | 0 | 133. | 4 | 76.2 | 76.2 | 304. 8 | 228. | 6 | 8 | 35 |
| 4" | 355. 5 | 76.2 | 157. | 2 | 165. | 1 | 101. 6 | 101. 6 | 304. 8 | 273. | 1 | 8 | 41 |
| 5" | 419. 0 | 92.1 | 185. | 7 | 203. | 2 | 127. 0 | 127. 0 | 304. 8 | 323. | 9 | 8 | 48 |
| 6" | 483. 0 | 108. 0 | 215. | 9 | 235. | 0 | 152. 4 | 152. 4 | 304. 8 | 368. | 3 | 8 | 54 |
| 8" | 552. 5 | 127. 0 | 269. | 9 | 304. | 8 | 203. 2 | 203. 2 | 304. 8 | 438. | 2 | 12 | 54 |
| 10" | 673. 0 | 165. 1 | 323. | 9 | 374. | 7 | 254. 0 | 254. 0 | 406. 4 | 539. | 8 | 12 | 66.5 |
| 12" | 762. 0 | 184. 2 | 381. | 0 | 441. | 3 | 304. 8 | 304. 8 | 406. 4 | 619. | 1 | 12 | 73 |
सामग्री चयनः टाइटेनियम फ्लैंग्स के निर्माण में पहला कदम आवेदन की विशिष्ट आवश्यकताओं के आधार पर उच्च गुणवत्ता वाले टाइटेनियम मिश्र धातुओं का चयन करना है, या तो ग्रेड 2 या ग्रेड 5।ग्रेड 2 को इसके उत्कृष्ट संक्षारण प्रतिरोध और वेल्डेबिलिटी के लिए चुना गया है, जबकि ग्रेड 5 को उच्च शक्ति आवश्यकताओं के लिए चुना जाता है।
ढालना और मशीनिंगः टाइटेनियम बिलेट्स को उच्च तापमान पर गर्म किया जाता है और फिर फोर्जिंग या कास्टिंग जैसी तकनीकों का उपयोग करके फ्लैंज के आकार में बनाया जाता है। एक बार आकार बन जाने के बाद, टाइटेनियम बिलेट्स को एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक हीसही आयामों को प्राप्त करने के लिए फ्लैंज सटीक मशीनिंग से गुजरता है, जिसमें ऊपर उठे हुए चेहरे और बोल्ट के छेद भी शामिल हैं।
ताप उपचारः ग्रेड 2 और ग्रेड 5 दोनों टाइटेनियम मिश्र धातुओं को उनके यांत्रिक गुणों को बढ़ाने के लिए ताप उपचार प्रक्रियाओं से गुजरना पड़ सकता है। ग्रेड 5 के लिए,यह आमतौर पर एक समाधान उपचार के बाद ताकत बढ़ाने के लिए उम्र बढ़ने से संबंधित है.
सतह परिष्करण: फ्लैंज की सतहों, विशेष रूप से उठाया चेहरा, एक चिकनी परिष्करण के लिए चमकदार किया जाता है जब सील सतह में सुधार होता है जब गैस्केट के साथ जोड़ा जाता है।यह कदम लीक-टाइट प्रदर्शन सुनिश्चित करने और आवश्यक सतह खत्म मानकों को पूरा करने के लिए महत्वपूर्ण है.
निरीक्षण और परीक्षणः प्रत्येक फ्लैंज को कठोर गुणवत्ता नियंत्रण के अधीन किया जाता है, जिसमें दृश्य निरीक्षण, आयामी जांच,और गैर विनाशकारी परीक्षण जैसे अल्ट्रासोनिक या एक्स-रे निरीक्षण यह सुनिश्चित करने के लिए कि कोई आंतरिक दोष नहीं हैदबाव परीक्षण भी निर्दिष्ट दबाव रेटिंग का सामना करने के लिए फ्लैंज की क्षमता का सत्यापन करने के लिए किया जा सकता है।
