| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

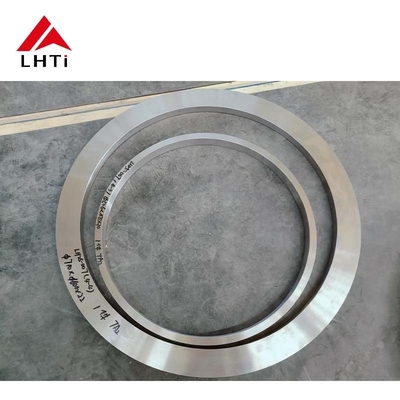

ASME B16.5 SO फ्लैंग स्लिप ऑन फ्लैंग्स क्लास 150 SORF पानी आपूर्ति प्रणालियों के लिए ऊंचा चेहरा
ASME B16.5 SO Flange (Slip-On Flanges) Class 150 SORF (Slip-On Raised Face) एक प्रकार का फ्लैंज है जिसका उपयोग पानी आपूर्ति प्रणालियों में इसकी विश्वसनीयता, स्थापना में आसानी के कारण व्यापक रूप से किया जाता है।और प्रभावी सीलिंग गुणइस प्रकार के फ्लैंज को वर्ग 150 के लिए रेटेड किया गया है, जो 150 psi तक के दबाव वाले सिस्टम के लिए उपयुक्त है, जिससे यह निम्न से मध्यम दबाव वाले जल आपूर्ति पाइपलाइनों के लिए आदर्श है।स्लिप-ऑन डिजाइन फ्लैंज आसानी से पाइप अंत पर फिसल करने के लिए अनुमति देता है और एक सुरक्षित सुनिश्चित करने के लिए दोनों अंदर और बाहर वेल्डेड है, लीक मुक्त कनेक्शन. Raised Face (RF) डिजाइन एक ऊंचा सील सतह प्रदान करता है, गास्केट के साथ संपर्क में सुधार और सील प्रदर्शन में सुधार,जल आपूर्ति प्रणालियों में रिसाव को रोकनाये फ्लैंज आमतौर पर कार्बन स्टील, स्टेनलेस स्टील या अन्य संक्षारण प्रतिरोधी सामग्री जैसी सामग्रियों से बने होते हैं, जो जल परिवहन प्रणालियों में स्थायित्व सुनिश्चित करते हैं।
ASME B16.5 SO Flange Class 150 SORF Raised Face मुख्य रूप से जल आपूर्ति प्रणालियों, सिंचाई प्रणालियों और अपशिष्ट जल प्रबंधन प्रणालियों में उपयोग किया जाता है।इसकी सरल स्थापना प्रक्रिया और मजबूत सीलिंग क्षमता इसे नगरपालिका और औद्योगिक जल परिवहन पाइपलाइनों के लिए आदर्श बनाती हैपारंपरिक फ्लैंग्स की तुलना में, यह डिजाइन एक सुरक्षित कनेक्शन और दीर्घकालिक संक्षारण प्रतिरोध सुनिश्चित करते हुए स्थापना समय और लागत को कम करते हुए अधिक लागत-प्रभावीता प्रदान करता है।एएसएमई बी16.5 SO Flange Class 150 SORF Raised Face जल आपूर्ति प्रणालियों के लिए एक आदर्श समाधान है, जो लागत-प्रभावीता, स्थापना में आसानी और मजबूत सील प्रदर्शन प्रदान करता है,इसे विश्वसनीय जल परिवहन की आवश्यकता वाले अनुप्रयोगों के लिए एकदम सही बनाना.
2.ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज और वेल्ड नेक फ्लैंज के लिए विनिर्देशः
| बोर व्यास | केंद्र के माध्यम से लंबाई | ||||||||||||||||||
| पाइप का नाममात्र आकार | फ्लैंज का बाहरी व्यास | फ्लैंज की मोटाई | हब डाय, बेस पर। | उठाया चेहरा Dia. | वेल्डिंग प्वाइंट पर | वेल्डिंग गर्दन | स्लिप ऑन | वेल्डिंग गर्दन | स्लिप ऑन | ||||||||||
| में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी |
| आधा इंच | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
| 3/4 " | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
| 1′′ | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
| 1-1/4′′ | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
| 1-1/2 इंच | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
| 2′′ | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
| 2 1/2 इंच | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
| 3′′ | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
| 3-1/2 इंच | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
| 4′′ | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
| 5′′ | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
| 6′′ | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
| 8′′ | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
| 10′′ | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
| 12′′ | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
| 14′′ | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
| 16′′ | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
| 18 इंच | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
| 20 इंच | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
| 24′′ | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
3ग्रेड 2 टाइटेनियम स्लिप-ऑन फ्लैंज के फायदे:
ग्रेड 2 टाइटेनियम अपनी असाधारण ताकत और संक्षारण प्रतिरोध के कारण पाइप, वाल्व और फिटिंग उद्योग में सबसे अधिक मांग की जाने वाली सामग्री है।हमारे अधिकांश उत्पाद एएसटीएम बी381 ग्रेड 2 टाइटेनियम से बने होते हैं, जो आसानी से उपलब्ध है और ऑक्सीकरण के लिए अत्यधिक प्रतिरोधी है, जो समुद्री उपकरणों में इस्तेमाल किए जाने वाले 316 स्टेनलेस स्टील के संक्षारण प्रतिरोधी गुणों के समान है।,उच्च तापमान पर इसकी श्रेष्ठ शक्ति के साथ-साथ इसकी उत्कृष्ट नरमता और वेल्डेबिलिटी के लिए जाना जाता है।
टाइटेनियम का उपयोग आमतौर पर उच्च तापमान और दबाव प्रतिरोध दोनों की आवश्यकता वाले अनुप्रयोगों में किया जाता है, जबकि यह कम वजन भी प्रदान करता है। प्रमुख उदाहरणों में एयरोस्पेस घटक शामिल हैं,जैसे विमान के फ्रेमसमुद्री और क्लोराइड वातावरण में संक्षारण के लिए इसके उत्कृष्ट प्रतिरोध के लिए धन्यवाद,टाइटैनियम फ्लैंग्स को अपतटीय ड्रिलिंग ऑपरेशन और हीट एक्सचेंजर असेंबली के लिए भी अत्यधिक मांग की जाती है.
टाइटेनियम को चुनें जब आपको एक धातु की आवश्यकता हो जिसमें उत्कृष्ट रूप और कार्यक्षमता हो। यह अपने उल्लेखनीय यांत्रिक गुणों को बनाए रखते हुए गर्म और ठंडे दोनों रूपों में तैयार किया जा सकता है। इसके अलावा, टाइटेनियम का उपयोग करने के लिए, यह एक बहुत ही उपयोगी धातु है।टाइटेनियम मानक इस्पात की तुलना में बहुत हल्का है (लगभग 40-45% हल्का), परिवहन, वेल्डिंग और स्थापना के दौरान इसे संभालने में आसान बनाता है। हालांकि एल्यूमीनियम के रूप में हल्का नहीं है, टाइटेनियम फ्लैंग्स और फिटिंग ताकत और वजन का एक व्यावहारिक संतुलन प्रदान करते हैं,उन्हें विभिन्न अनुप्रयोगों में काम करने के लिए अधिक सुविधाजनक बनाना.
4. टाइटेनियम स्लिप ऑन फ्लैंज के पैकेजः
टाइटेनियम स्लिप-ऑन फ्लैंग्स आमतौर पर परिवहन और भंडारण के दौरान सुरक्षा सुनिश्चित करने के लिए पैक किए जाते हैं। फ्लैंग्स को मज़बूत लकड़ी के बक्से या बक्से में सुरक्षित रूप से रखा जाता है,किसी भी क्षति को रोकने के लिए फोम पैडिंग या डिशनिंग सामग्री के साथवे अक्सर सतह को खरोंच, नमी और संक्षारण से बचाने के लिए प्लास्टिक में लपेटे जाते हैं, और तेल जैसी संक्षारण रोधी सामग्री के साथ लेपित हो सकते हैं। अतिरिक्त सुरक्षा के लिए,फ्लैंग्स के चारों ओर बुलबुला या फोम का उपयोग किया जा सकता है, और नमी को अवशोषित करने के लिए सुखाने वाले बैग शामिल हैं। पैकेजिंग को स्पष्ट रूप से हैंडलिंग निर्देशों और उत्पाद विवरण के साथ लेबल किया गया है, और पैकेज को कसकर सुरक्षित करने के लिए पट्टा लगाया जा सकता है।विशेष आकार या अतिरिक्त सुरक्षा के लिए आवश्यक होने पर कस्टम फोम इंसेट्स या मोल्ड ट्रे का उपयोग किया जाता हैपैकेजिंग यह सुनिश्चित करती है कि टायटानियम के फ्लैंग्स परिवहन के दौरान सुरक्षित और क्षतिग्रस्त न रहें।
5ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंग्स की मुख्य विशेषताएंः
ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज एक प्रकार का पाइप फ्लैंज है जो ANSI/ASME B16.5 मानक के अनुसार निर्मित है।व्यापक रूप से औद्योगिक वातावरण में प्रयोग किया जाता है जहां संक्षारण प्रतिरोध और ताकत आवश्यक हैयह टाइटेनियम मिश्र धातु (जैसे ग्रेड 1, ग्रेड 2 या ग्रेड 5) से बना है, जो विशेष रूप से रसायनों, समुद्री पानी या उच्च तापमान वाले वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।ग्रेड 1 और ग्रेड 2 वाणिज्यिक रूप से शुद्ध टाइटेनियम हैं, उच्च संक्षारण प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जबकि Gr5 एक टाइटेनियम मिश्र धातु है जो अधिक शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए उच्च शक्ति प्रदान करता है।
यह फ्लैंज स्लिप-ऑन प्रकार के रूप में डिज़ाइन किया गया है, जिसका अर्थ है कि यह पाइप पर स्लाइड करता है और दोनों आंतरिक और बाहरी पक्षों पर वेल्डिंग द्वारा जुड़ा हुआ है, जिससे इसे स्थापित करना आसान हो जाता है,विशेष रूप से निम्न और मध्यम दबाव प्रणालियों में. उठाया चेहरा डिजाइन सील सतह क्षेत्र को बढ़ाता है जो सील प्रदर्शन में सुधार करने में मदद करता है और लीक के जोखिम को कम करता है,विशेष रूप से उच्च दबाव प्रणालियों में या अनुप्रयोगों को कस सील की आवश्यकता होती है.
ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज आमतौर पर विभिन्न दबाव रेटिंग में आता है, जैसे कि वर्ग 150, 300, 600, विभिन्न दबाव स्थितियों की आवश्यकताओं को पूरा करने के लिए।एक वर्ग 300 फ्लैंज 300 पीएसआई तक के दबाव का सामना कर सकते हैंइसके अतिरिक्त, टाइटेनियम के हल्के और उच्च शक्ति गुणों के कारण इसका उपयोग कठोर वजन आवश्यकताओं वाले क्षेत्रों में व्यापक रूप से किया जाता है, जैसे एयरोस्पेस या अपतटीय प्लेटफार्म।
फ्लैंज का संक्षारण प्रतिरोध इसे कठोर वातावरण में अत्यधिक टिकाऊ बनाता है, जैसे समुद्री जल उपचार, पेट्रोकेमिकल और दवा उद्योग,प्रभावी ढंग से उपकरणों के सेवा जीवन का विस्तारटाइटेनियम मिश्र धातु का उत्कृष्ट पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध इसे तापमान में उतार-चढ़ाव का सामना करने की अनुमति देता है, रखरखाव लागत और प्रतिस्थापन आवृत्ति को कम करता है,इस प्रकार दीर्घकालिक संचालन में इसकी विश्वसनीयता बढ़ जाती है.
इस फ्लैंज का एक प्रमुख लाभ इसकी आसान स्थापना है। इसके स्लिप-ऑन डिजाइन से अन्य प्रकार के फ्लैंज की तुलना में स्थापना प्रक्रिया सरल हो जाती है।विशेष रूप से बंद स्थानों या ऐसी स्थितियों में जहां त्वरित स्थापना की आवश्यकता होती हैकुल मिलाकर, ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, विशेष रूप से उन प्रणालियों में जिनकी जंग प्रतिरोध और उच्च शक्ति की आवश्यकता होती है,इसके उत्कृष्ट संक्षारण प्रतिरोध के कारण, उच्च शक्ति, अच्छा सील प्रदर्शन, और स्थापना में आसानी।
