| ब्रांड नाम: | LHTi,China |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

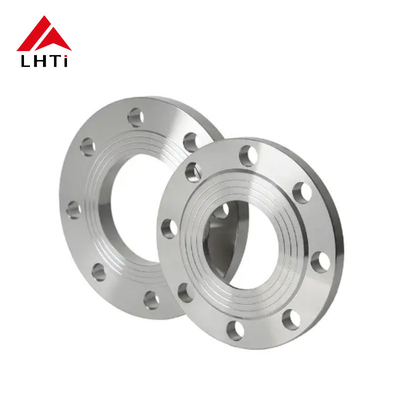

टाइटेनियम स्लिप ऑन फ्लेंज ASME B16.5 SO फ्लेंज क्लास 300 SORF पानी आपूर्ति प्रबंधन के लिए
ASME B16.5 SO Flange Gr1 Gr2 Gr5 Titanium Slip-On Flange Class 300 SORF ASME B16.5 मानक के अनुसार डिज़ाइन किया गया एक फ्लैंज है, जिसका व्यापक रूप से औद्योगिक पाइपिंग सिस्टम में उपयोग किया जाता है।यह फ्लैंज टाइटेनियम मिश्र धातु से बना है, जिसमें तीन ग्रेड शामिल हैंः ग्रेड 1, ग्रेड 2 और ग्रेड 5। ग्रेड 1 और ग्रेड 2 वाणिज्यिक रूप से शुद्ध टाइटेनियम हैं, जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं, जिससे वे संक्षारक वातावरण के लिए उपयुक्त हैं।Gr5 एक टाइटेनियम मिश्र धातु है जिसमें एल्यूमीनियम और वैनेडियम होता है, उच्च शक्ति के साथ, एयरोस्पेस और रासायनिक प्रसंस्करण उद्योगों जैसे अधिक मांग वाले अनुप्रयोगों के लिए आदर्श है।इसे मध्यम से उच्च दबाव प्रणालियों के लिए उपयुक्त बनाना.
एसओ (स्लिप-ऑन) डिजाइन फ्लैंज को पाइप पर फिसलने की अनुमति देता है, और यह पाइप के अंदर और बाहर दोनों पर वेल्डिंग के साथ सुरक्षित है। यह डिजाइन स्थापना और संरेखण को आसान बनाता है,आम तौर पर कम दबाव प्रणाली में इस्तेमाल किया या जहां त्वरित स्थापना की आवश्यकता है. SORF (स्लिप-ऑन राइज्ड फेस) फ्लेन्ज की ऊंची सील सतह को संदर्भित करता है, जो गैस्केट के साथ एक सुरक्षित सील सुनिश्चित करता है और रिसाव के जोखिम को कम करता है,जो उच्च दबाव प्रणालियों में विशेष रूप से महत्वपूर्ण है.
यह टाइटेनियम फ्लैंज उच्च संक्षारण प्रतिरोध और शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है, विशेष रूप से जल उपचार और जल आपूर्ति प्रणालियों में,जहाँ यह पानी में संक्षारक तत्वों का प्रभावी ढंग से प्रतिरोध कर सकता हैइसके अतिरिक्त, टाइटेनियम का हल्का वजन और स्थायित्व इसे रासायनिक, दवा, समुद्री और अपतटीय प्लेटफार्मों जैसे उद्योगों में व्यापक रूप से उपयोग करता है। कुल मिलाकर, एएसएमई बी 165 SO Flange Gr1 Gr2 Gr5 टाइटेनियम स्लिप-ऑन Flange Class 300 SORF उच्च सीलिंग प्रदर्शन की आवश्यकता वाले सिस्टम के लिए एक आदर्श flange है, संक्षारण प्रतिरोध और स्थायित्व, विशेष रूप से जल आपूर्ति प्रबंधन प्रणालियों में।
2.तापमानASME B16.5 टाइटेनियम स्लिप ऑन फ्ल्यांज के लिए विनिर्देशः
| एएनएसआई बी165 | टाइटेनियम फ्लैंग्स दबाव रेटिंग | ||||||
| तापमान °F | वर्ग 150 | वर्ग 300 | वर्ग 400 | वर्ग 600 | वर्ग 900 | वर्ग 1500 | वर्ग 2500 |
| -20 से 100 तक | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
3. ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज के फायदे:
संक्षारण प्रतिरोध: टाइटेनियम का कठोर वातावरण जैसे समुद्र के पानी, अम्लीय रसायनों और उच्च तापमान वाले तरल पदार्थों में संक्षारण के प्रति उत्कृष्ट प्रतिरोध है।
हल्का वजनः स्टील जैसी अन्य सामग्रियों से बने फ्लैंग्स की तुलना में कम वजन, जिससे हैंडलिंग, परिवहन और स्थापना आसान हो जाती है।
स्थायित्व: पहनने, क्षरण और जंग के प्रति उत्कृष्ट प्रतिरोध, न्यूनतम रखरखाव के साथ लंबे जीवनकाल सुनिश्चित करता है।
उच्च शक्तिः उच्च दबाव और उच्च तापमान प्रणालियों में एक विश्वसनीय कनेक्शन प्रदान करता है।
लागत प्रभावी स्थापनाः स्लिप-ऑन डिजाइन अन्य प्रकार के फ्लैंग्स की तुलना में तेज़, अधिक किफायती स्थापना की अनुमति देता है।
वेल्डेबिलिटीः वेल्ड करने में आसान, पाइप सिस्टम के लिए एक मजबूत और टिकाऊ कनेक्शन प्रदान करता है।
4. टाइटेनियम स्लिप ऑन फ्लैंज के पैकेजः
वीसीआई (उष्णकटिबंधीय संक्षारण अवरोधक) रैपिंगः टायटानियम फ्लैंग्स को परिवहन के दौरान किसी भी सतह संक्षारण को रोकने के लिए वीसीआई पेपर में लपेटा जाता है।यह सामग्री एक रासायनिक वाष्प छोड़ती है जो धातु की सतहों पर एक सुरक्षात्मक परत बनाती है.
वसा या तेल कोटिंगः वसा या तेल की एक हल्की परत को फ्लैंज सतहों की सुरक्षा के लिए लागू किया जा सकता है, खासकर जब लंबी दूरी पर शिप किया जाता है या लंबी अवधि के लिए संग्रहीत किया जाता है।
बुलबुला लपेट या फोमः प्रत्येक फ्लैंज को आमतौर पर परिवहन के दौरान प्रभाव के खिलाफ कुशन करने के लिए बुलबुला लपेट या फोम से घिरा हुआ होता है।
कार्डबोर्ड सेपरेटरः जब एक बॉक्स में कई फ्लैंग्स पैक किए जाते हैं, तो कार्डबोर्ड सेपरेटर का उपयोग उन्हें एक दूसरे को छूने और संभावित खरोंच या क्षति से रोकने के लिए किया जाता है।
लकड़ी के डिब्बे या प्लाईवुड बॉक्सः टाइटेनियम फ्लैंग्स को अक्सर लकड़ी के डिब्बों या प्लाईवुड बॉक्स में भेज दिया जाता है जो यांत्रिक क्षति से मजबूत सुरक्षा प्रदान करते हैं और स्टैक किए जा सकते हैं,आसान और सुरक्षित हैंडलिंग की सुविधा.
पैलेटाइजेशनः बड़े ऑर्डर के लिए, फ्लैंग्स को पैलेटाइज किया जा सकता है। प्रत्येक पैलेट को आमतौर पर हैंडलिंग और शिपिंग के दौरान बक्से या कटोरे को सुरक्षित करने के लिए सिकुड़-लपेटा जाता है।
प्लास्टिक शीटः बाहरी बक्से या बक्से अक्सर नमी से बचाने के लिए मोटी प्लास्टिक शीट से ढके होते हैं, खासकर नम या गीले वातावरण में।
स्पष्ट लेबलिंगः प्रत्येक पैकेज पर स्पष्ट रूप से हैंडलिंग निर्देश, भाग संख्या और गंतव्य विवरण के साथ लेबल लगाया गया है ताकि उचित हैंडलिंग सुनिश्चित हो सके और ट्रैकिंग आसान हो सके।
गुणवत्ता आश्वासन दस्तावेज: गुणवत्ता प्रमाण पत्र, सामग्री परीक्षण रिपोर्ट,और अनुपालन प्रमाणपत्र अक्सर पैकेजिंग में शामिल होते हैं या उद्योग मानकों के अनुपालन और अनुरेखण सुनिश्चित करने के लिए अलग से प्रदान किए जाते हैं.
5ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंग्स की मुख्य विशेषताएंः
ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज एक प्रकार का पाइप फ्लैंज है जो ANSI/ASME B16.5 मानक के अनुसार निर्मित है।व्यापक रूप से औद्योगिक वातावरण में प्रयोग किया जाता है जहां संक्षारण प्रतिरोध और ताकत आवश्यक हैयह टाइटेनियम मिश्र धातु (जैसे ग्रेड 1, ग्रेड 2 या ग्रेड 5) से बना है, जो विशेष रूप से रसायनों, समुद्री पानी या उच्च तापमान वाले वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।ग्रेड 1 और ग्रेड 2 वाणिज्यिक रूप से शुद्ध टाइटेनियम हैं, उच्च संक्षारण प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जबकि Gr5 एक टाइटेनियम मिश्र धातु है जो अधिक शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए उच्च शक्ति प्रदान करता है।
यह फ्लैंज स्लिप-ऑन प्रकार के रूप में डिज़ाइन किया गया है, जिसका अर्थ है कि यह पाइप पर स्लाइड करता है और दोनों आंतरिक और बाहरी पक्षों पर वेल्डिंग द्वारा जुड़ा हुआ है, जिससे इसे स्थापित करना आसान हो जाता है,विशेष रूप से निम्न और मध्यम दबाव प्रणालियों में. उठाया चेहरा डिजाइन सील सतह क्षेत्र को बढ़ाता है जो सील प्रदर्शन में सुधार करने में मदद करता है और लीक के जोखिम को कम करता है,विशेष रूप से उच्च दबाव प्रणालियों में या अनुप्रयोगों को कस सील की आवश्यकता होती है.
ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज आमतौर पर विभिन्न दबाव रेटिंग में आता है, जैसे कि वर्ग 150, 300, 600, विभिन्न दबाव स्थितियों की आवश्यकताओं को पूरा करने के लिए।एक वर्ग 300 फ्लैंज 300 पीएसआई तक के दबाव का सामना कर सकते हैंइसके अतिरिक्त, टाइटेनियम के हल्के और उच्च शक्ति गुणों के कारण इसका उपयोग कठोर वजन आवश्यकताओं वाले क्षेत्रों में व्यापक रूप से किया जाता है, जैसे एयरोस्पेस या अपतटीय प्लेटफार्म।
फ्लैंज का संक्षारण प्रतिरोध इसे कठोर वातावरण में अत्यधिक टिकाऊ बनाता है, जैसे समुद्री जल उपचार, पेट्रोकेमिकल और दवा उद्योग,प्रभावी ढंग से उपकरणों के सेवा जीवन का विस्तारटाइटेनियम मिश्र धातु का उत्कृष्ट पहनने के प्रतिरोध और उच्च तापमान प्रतिरोध इसे तापमान में उतार-चढ़ाव का सामना करने की अनुमति देता है, रखरखाव लागत और प्रतिस्थापन आवृत्ति को कम करता है,इस प्रकार दीर्घकालिक संचालन में इसकी विश्वसनीयता बढ़ जाती है.
इस फ्लैंज का एक प्रमुख लाभ इसकी आसान स्थापना है। इसके स्लिप-ऑन डिजाइन से अन्य प्रकार के फ्लैंज की तुलना में स्थापना प्रक्रिया सरल हो जाती है।विशेष रूप से बंद स्थानों या ऐसी स्थितियों में जहां त्वरित स्थापना की आवश्यकता होती हैकुल मिलाकर, ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, विशेष रूप से उन प्रणालियों में जिनकी जंग प्रतिरोध और उच्च शक्ति की आवश्यकता होती है,इसके उत्कृष्ट संक्षारण प्रतिरोध के कारण, उच्च शक्ति, अच्छा सील प्रदर्शन, और स्थापना में आसानी।
