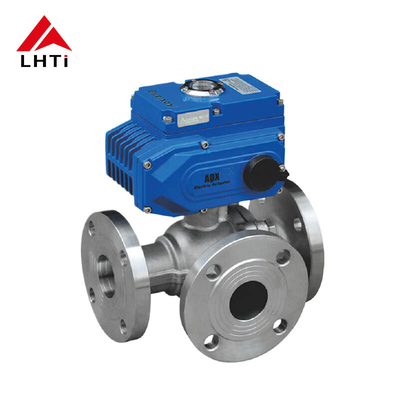

इलेक्ट्रिक थ्री-वे बॉल वाल्व ASME B16.34 टाइटेनियम 2 बॉल वाल्व TA1 Gr1 PN 16 समुद्री इंजीनियरिंग

इलेक्ट्रिक थ्री-वे बॉल वाल्व ASME B16.34 टाइटेनियम 2 बॉल वाल्व TA1 Gr1 PN 16 समुद्री इंजीनियरिंग

उत्पाद का परिचय:

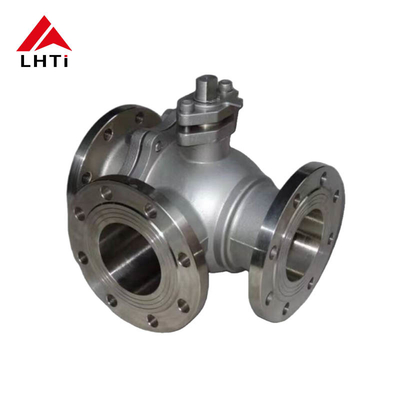

थ्री-वे टाइटेनियम बॉल वाल्वः एल-प्रकार और टी-प्रकार

थ्री-वे टाइटेनियम बॉल वाल्वL-प्रकार (Q44F) और T-प्रकार (Q45F) में वर्गीकृत किया जा सकता है। प्रत्येक प्रकार माध्यम की प्रवाह दिशा को नियंत्रित करने में अलग-अलग कार्य करता है।

एल-प्रकार (Q44F) तीन-तरफा गेंद वाल्वः

एल-प्रकार के तीन-तरफा गेंद वाल्वमुख्य रूप से माध्यम की प्रवाह दिशा को बदलने के लिए प्रयोग किया जाता है। यह दो लंबवत चैनलों के कनेक्शन की अनुमति देता है, प्रभावी रूप से एक दिशा से दूसरी दिशा में माध्यम के पथ को बदलता है।

टी-प्रकार (Q45F) तीन-तरफा गेंद वाल्वः

टी-प्रकार के तीन-तरफा गेंद वाल्वमीडिया वितरण, संगम और प्रवाह दिशा स्विचिंग के लिए डिज़ाइन किया गया है। यह तीन चैनलों को आपस में जोड़ने में सक्षम बनाता है, या वैकल्पिक रूप से, यह तीन चैनलों में से किसी भी दो को जोड़ सकता है।यह बहुमुखी कार्यक्षमता एक प्रणाली के भीतर अधिक जटिल प्रवाह नियंत्रण की अनुमति देती है.

टाइटेनियम बॉल वाल्व के ग्रेडः

टाइटेनियम गेंद वाल्व,अपने उत्कृष्ट संक्षारण प्रतिरोध और ताकत के लिए जाना जाता है, व्यापक रूप से विभिन्न मांग वाले वातावरण में उपयोग किया जाता है, जिसमें रासायनिक, पेट्रोलियम, दवा और समुद्री इंजीनियरिंग क्षेत्र शामिल हैंः

TA1 (Gr1)-शुद्ध टाइटेनियम, सबसे अच्छा लचीलापन और कठोरता प्रदान करता है, बनाने और वेल्ड करने में आसान है।

TA2 (Gr2)-शुद्ध टाइटेनियम, अच्छे संक्षारण प्रतिरोध और मध्यम शक्ति सहित अच्छे समग्र प्रदर्शन के साथ, बनाने और वेल्ड करने में आसान है।

TA9 (Gr7)-मुख्य रूप से टाइटेनियम में 0.12-0.25% पैलेडियम (पीडी) जोड़ा गया है, जिससे इसकी संक्षारण प्रतिरोधकता में काफी वृद्धि हुई है, विशेष रूप से कम करने वाले वातावरण में।

TA10 (Gr12)-टाइटेनियम मिश्र धातु जिसमें मोलिब्डेनम (Mo) और निकेल (Ni) की छोटी मात्रा होती है, शुद्ध टाइटेनियम की तुलना में बेहतर शक्ति और गर्मी प्रतिरोध प्रदान करती है जबकि अच्छी संक्षारण प्रतिरोधकता बनाए रखती है।

TC4 (Gr5)-टाइटेनियम मिश्र धातु जिसमें मुख्य रूप से 6% एल्यूमीनियम (Al) और 4% वैनेडियम (V) जोड़ा गया है, जिसमें बहुत उच्च शक्ति और कठोरता, अच्छा संक्षारण प्रतिरोध और कम घनत्व है।

टाइटेनियम बॉल वाल्वों के सामान्य कनेक्शन विधियाँः

फ्लैंज कनेक्शनःफ्लैंज कनेक्शन मध्यम से उच्च दबाव पाइप सिस्टम के लिए उपयुक्त सबसे आम तरीकों में से एक है। यह फ्लैंज और बोल्ट का उपयोग करके वाल्व और पाइपलाइन को जोड़ता है,अच्छी सीलिंग और विश्वसनीयता प्रदान करना, साथ ही आसानी से बिछाने और रखरखाव।

थ्रेडेड कनेक्शनःथ्रेडेड कनेक्शन छोटे व्यास, कम दबाव पाइपिंग प्रणालियों के लिए उपयुक्त है। आम थ्रेड प्रकारों में आंतरिक थ्रेड (एनपीटी, बीएसपी) और बाहरी थ्रेड शामिल हैं।यह विधि सरल और उपयोग में आसान है लेकिन लगातार अलग करने के लिए उपयुक्त नहीं है.

वेल्डेड कनेक्शनःवेल्डेड कनेक्शन या तो बट वेल्डेड या सॉकेट वेल्डेड हो सकते हैं, उच्च तापमान, उच्च दबाव और संक्षारक मीडिया पाइपिंग सिस्टम के लिए उपयुक्त हैं। वेल्डेड कनेक्शन एक स्थायी कनेक्शन प्रदान करते हैं,कोई रिसाव सुनिश्चित करना, आम तौर पर अत्यधिक उच्च सील और स्थिरता की आवश्यकता अनुप्रयोगों में प्रयोग किया जाता है।

त्वरित-कनेक्ट युग्मनःत्वरित-कनेक्ट युग्मन तेजी से असेंबली और असेंबली की अनुमति देते हैं, जो अक्सर स्थापना और हटाने की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हैं।यह विधि सुविधाजनक और तेज़ है लेकिन आमतौर पर निम्न दबाव प्रणालियों के लिए प्रयोग किया जाता है.

क्लैंप कनेक्शनःक्लैंप कनेक्शन वाल्व को पाइप से जोड़ने के लिए क्लैंप का उपयोग करता है, जो उच्च स्वच्छता आवश्यकताओं वाली प्रणालियों के लिए उपयुक्त है, जैसे कि खाद्य और दवा उद्योगों में।क्लैंप कनेक्शन विशेष औजारों के बिना इकट्ठा और अलग करने के लिए आसान हैं.

सॉकेट कनेक्शनःसॉकेट कनेक्शन में पाइप को वाल्व के सॉकेट अंत में डालना और वेल्डिंग या बॉन्डिंग द्वारा इसे सुरक्षित करना शामिल है, जो छोटे व्यास पाइप सिस्टम के लिए उपयुक्त है।यह विधि अच्छी सीलिंग और यांत्रिक शक्ति प्रदान करती है.

टाइटेनियम बॉल वाल्व के सामान्य अनुप्रयोगः

टाइटेनियम बॉल वाल्वअपने उत्कृष्ट संक्षारण प्रतिरोध, उच्च शक्ति और कम घनत्व के कारण विभिन्न उद्योगों में व्यापक रूप से उपयोग किए जाते हैंः

रासायनिक उद्योगः टाइटेनियम बॉल वाल्वआम तौर पर मजबूत एसिड, क्षार और अन्य अत्यधिक संक्षारक रसायनों को संभालने के लिए उपयोग किया जाता है, कठोर वातावरण में दीर्घकालिक स्थिर संचालन सुनिश्चित करता है।भंडारण टैंक, और पाइप सिस्टम।

तेल और गैस उद्योगः टाइटेनियम बॉल वाल्वसमुद्री जल और हाइड्रोजन सल्फाइड गैस से संक्षारण का विरोध करने के लिए अपतटीय तेल प्लेटफार्मों और ऑनशोर तेल क्षेत्र निष्कर्षण और प्रसंस्करण उपकरण में उपयोग किए जाते हैं। वे तेल पाइपलाइनों में उपयोग के लिए उपयुक्त हैं,प्राकृतिक गैस द्रवीकरण सुविधाएँ, और रिफाइनरियों।

औषधीय एवं खाद्य उद्योग:टाइटेनियम सामग्री स्वच्छता मानकों को पूरा करती है, और इसकी मजबूत संक्षारण प्रतिरोध दवाओं या खाद्य पदार्थों के साथ प्रतिक्रियाओं को रोकती है, जिससे इसे दवा और खाद्य प्रसंस्करण उपकरण में व्यापक रूप से उपयोग किया जाता है।इनका प्रयोग शुद्ध जल प्रणालियों में किया जाता है।, रिएक्टर और मिश्रण पात्र।

समुद्री अभियांत्रिकी:समुद्री जल के संक्षारण के प्रति उत्कृष्ट प्रतिरोध के कारण, टाइटेनियम बॉल वाल्व का उपयोग समुद्री संरचनाओं, समुद्री जल निर्जलीकरण उपकरण और समुद्र के नीचे पाइपलाइनों में किया जाता है।

विद्युत उद्योग:

टाइटेनियम गेंद वाल्व हैंउच्च तापमान, उच्च दबाव वाले भाप और संक्षारक शीतलन जल को संभालने के लिए बिजली संयंत्रों में उपयोग किया जाता है। वे मुख्य रूप से परमाणु ऊर्जा संयंत्रों, थर्मल बिजली संयंत्रों और सह-उत्पादन उपकरण में लागू होते हैं।
