उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001,CE,etc
मॉडल संख्या: टाइटेनियम बॉल वाल्व
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या पैलेट, या आपकी आवश्यकता के अनुसार
प्रसव के समय: प्रसव के लिए लगभग 5-14 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 टुकड़े
डिज़ाइन मानक: |
एपीआई 6डी, एएसएमई बी1634 |
पोर्ट प्रकार: |
पूर्ण बंदरगाह, कम बंदरगाह |
मॉडल: |
टाइटेनियम बॉल वाल्व |
प्रचालन की विधि: |
लीवर, गियर, एक्ट्यूएटर |
शरीर का प्रकार: |
एक-टुकड़ा, दो-टुकड़ा, तीन-टुकड़ा |
तापमान सीमा: |
-196°C से 600°C |
ऑपरेशन: |
मैनुअल, गियर, इलेक्ट्रिक, न्यूमेटिक |
दबाव रेटिंग: |
कक्षा 150 - कक्षा 1500 |
आकार: |
1/2 इंच - 10 इंच |
एक्चुएटर प्रकार: |
मैनुअल, वायवीय, इलेक्ट्रिक |
डिज़ाइन मानक: |
एपीआई 6डी, एएसएमई बी1634 |
पोर्ट प्रकार: |
पूर्ण बंदरगाह, कम बंदरगाह |
मॉडल: |
टाइटेनियम बॉल वाल्व |
प्रचालन की विधि: |
लीवर, गियर, एक्ट्यूएटर |
शरीर का प्रकार: |
एक-टुकड़ा, दो-टुकड़ा, तीन-टुकड़ा |
तापमान सीमा: |
-196°C से 600°C |
ऑपरेशन: |
मैनुअल, गियर, इलेक्ट्रिक, न्यूमेटिक |
दबाव रेटिंग: |
कक्षा 150 - कक्षा 1500 |
आकार: |
1/2 इंच - 10 इंच |
एक्चुएटर प्रकार: |
मैनुअल, वायवीय, इलेक्ट्रिक |

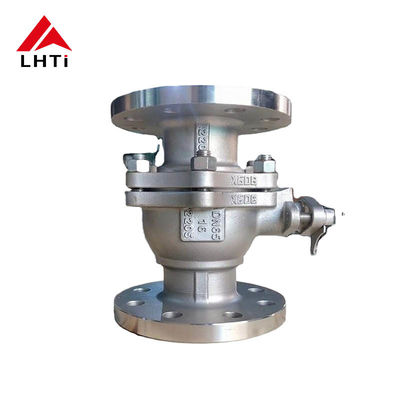

6 इंच बॉल वाल्व ASME मानक फ्लैंग बॉल वाल्व टाइटेनियम बॉल वाल्व Ti TA2 DN 15-DN200
उत्पाद का वर्णन:
विशेष सामग्री के गेंद वाल्ववे दो-तरफा, तीन-तरफा और चार-तरफा बॉल वाल्व जैसे विभिन्न प्रकारों को शामिल करते हैं। वे नरम-सील और हार्ड-सील दोनों विन्यासों में उपलब्ध हैं और फ्लोटिंग और ट्र्यूनियन-माउंटेड डिजाइनों में आते हैं।इन गोलाकार वाल्वों के लिए उपयोग की जाने वाली सामग्री को कठिन वातावरण में उनके असाधारण प्रदर्शन के लिए सावधानीपूर्वक चुना जाता है और इसमें टाइटेनियम शामिल है, निकेल, जिरकोनियम, हैस्टेलॉय, मोनेल, इनकोनेल, डुप्लेक्स स्टेनलेस स्टील, 904L, मिश्र धातु 20, सी 4 स्टील, और अन्य।ये उच्च प्रदर्शन सामग्री सुनिश्चित करते हैं कि वाल्व उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं, यांत्रिक शक्ति, और विश्वसनीयता औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में।
उत्पाद विनिर्देशः
| आकार | d | L | टी | F | एन | एम | जी | सी | D | H | H1 | H2 | एस | W | डी1 | एम1 | मोर्टार | WT |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 0.59 | 4.25 | 0.38 | 0.06 | 4 | 0.63 | 1.38 | 2.38 | 3.50 | 3.39 | 2.25 | 0.93 | 0.44 | 6.65 | 1.65 | एम5 | 34 | 3.7 |
| 3/4" | 0.79 | 4.61 | 0.38 | 0.06 | 4 | 0.63 | 1.69 | 2.76 | 3.90 | 3.50 | 2.36 | 0.93 | 0.44 | 6.65 | 1.65 | एम5 | 49 | 4.6 |
| 1" | 0.98 | 5.00 | 0.38 | 0.06 | 4 | 0.63 | 2.01 | 3.11 | 4.25 | 4.06 | 2.89 | 1.14 | 0.50 | 8.09 | 1.97 | एम6 | 58 | 6.4 |
| 1-1/4" | 1.26 | 5.51 | 0.44 | 0.06 | 4 | 0.63 | 2.50 | 3.50 | 4.61 | 4.06 | 3.09 | 1.14 | 0.50 | 8.09 | 1.97 | एम6 | 80 | 8.6 |
| 1-1/2" | 1.50 | 6.50 | 0.50 | 0.06 | 4 | 0.63 | 2.88 | 3.88 | 5.00 | 5.12 | 4.05 | 1.55 | 0.75 | 10.51 | 2.76 | एम8 | 222 | 12.6 |
| 2" | 1.97 | 7.01 | 0.57 | 0.06 | 4 | 0.75 | 3.62 | 4.75 | 5.98 | 5.31 | 4.35 | 1.55 | 0.75 | 10.51 | 2.76 | एम8 | 337 | 18.5 |
| 2 1/2 " | 2.56 | 7.48 | 0.63 | 0.06 | 4 | 0.75 | 4.12 | 5.47 | 7.01 | 5.79 | 4.80 | 1.52 | 0.75 | 11.38 | 2.76 | एम8 | 399 | 29.3 |
| 3" | 3.15 | 7.99 | 0.69 | 0.06 | 4 | 0.75 | 5.00 | 5.98 | 7.48 | 6.54 | 5.59 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 540 | 36.2 |
| 4" | 3.94 | 9.00 | 0.88 | 0.06 | 8 | 0.75 | 6.19 | 7.50 | 8.98 | 7.13 | 6.18 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 709 | 61.1 |
| 6" | 5.91 | 15.51 | 1.00 | 0.06 | 8 | 0.87 | 8.50 | 9.51 | 10.98 | 10.10 | 8.66 | 1.97 | 1.06 | 29.25 | 4.92 | एम12 | 1682 | 119.0 |
| 8" | 7.87 | 17.99 | 1.13 | 0.06 | 8 | 0.89 | 10.63 | 11.75 | 13.50 | 13.15 | 11.83 | 3.37 | 1.42 | 33.07 | 5.51 | एम16 | 4160 | 194.0 |
| 10" | 9.84 | 20.98 | 1.19 | 0.06 | 12 | 1.00 | 12.76 | 14.25 | 15.98 | 14.88 | 13.17 | 2.93 | 1.42 | 40.94 | 5.51 | एम16 | 6638 | 359.4 |
गेंद वाल्वों की विभिन्न सामग्रीः
विशेष सामग्री के गेंद वाल्वविभिन्न अनुप्रयोग वातावरणों में विभिन्न माध्यमों और परिचालन स्थितियों की आवश्यकताओं को पूरा करने के लिए विभिन्न विशेष सामग्रियों का उपयोग करके निर्मित किया जा सकता है।
टाइटेनियम-उच्च संक्षारण प्रतिरोध और हल्के वजन के साथ, समुद्री इंजीनियरिंग और रासायनिक उद्योग के लिए उपयुक्त।
निकेल-अच्छी ऑक्सीकरण और संक्षारण प्रतिरोध के साथ, उच्च तापमान और अत्यधिक संक्षारक वातावरण के लिए उपयुक्त है।
ज़िरकोनियम-उत्कृष्ट संक्षारण प्रतिरोध, उच्च तापमान वाले अम्लीय माध्यमों के लिए उपयुक्त।
हैस्टेलॉय-उच्च शक्ति और संक्षारण प्रतिरोध, मांग वाले रासायनिक प्रसंस्करण वातावरण के लिए उपयुक्त।
मोनेल-अच्छा संक्षारण प्रतिरोध और यांत्रिक गुण, समुद्री जल और रासायनिक माध्यमों के लिए उपयुक्त।
इनकोनेल-उच्च तापमान मिश्र धातु उच्च तापमान शक्ति और ऑक्सीकरण प्रतिरोध के साथ उत्कृष्ट।
डुप्लेक्स स्टेनलेस स्टील-उच्च शक्ति और संक्षारण प्रतिरोध के साथ ऑस्टेनिटिक और फेरीटिक स्टेनलेस स्टील के फायदे को जोड़ती है।
904L-अति कम कार्बन ऑस्टेनिटिक स्टेनलेस स्टील, विशेष रूप से मजबूत अम्लीय वातावरण में उत्कृष्ट संक्षारण प्रतिरोध के साथ।
मिश्र धातु 20-रासायनिक और दवा उद्योगों के लिए उपयुक्त सल्फ़्यूरिक एसिड जंग का विरोध करने के लिए डिज़ाइन किया गया।
मिश्र धातु सी-4उत्कृष्ट संक्षारण प्रतिरोध और शक्ति के साथ, अत्यधिक संक्षारक वातावरण के लिए उपयुक्त।
टाइटेनियम बॉल वाल्व की विशेषताएं:
एक की गेंदटाइटेनियम गेंद वाल्वमध्यम दबाव की क्रिया के अधीन, गेंद एक निश्चित विस्थापन का उत्पादन कर सकती है और आउटलेट अंत की सील सुनिश्चित करने के लिए आउटलेट अंत की सील सतह के खिलाफ कसकर दबा सकती है।अमेरिकी मानक का मुख्य लाभटाइटेनियम गेंद वाल्वयह है कि यह अत्यधिक संक्षारक वातावरण में टाइटेनियम धातु पर बनी ऑक्साइड फिल्म की उत्कृष्ट स्थिरता और आत्म-निष्क्रियता की क्षमता का उपयोग करता है,यह विभिन्न कठोर कार्य परिस्थितियों में मजबूत जंग का विरोध करने के लिए अनुमति देता है.
कम प्रवाह प्रतिरोधःसभी प्रकार के वाल्वों के बीच बॉल वाल्वों का द्रव प्रतिरोध अपेक्षाकृत कम होता है।
अच्छी सीलिंग प्रदर्शनःअमेरिकी मानक टाइटेनियम बॉल वाल्वों का सील प्रदर्शन उत्कृष्ट है। वाल्व सीट (सील रिंग) आम तौर पर पीटीएफई (पोलीटेट्राफ्लोरोएथिलीन),जो आसानी से सीलिंग सुनिश्चित करता हैइसके अतिरिक्त, माध्यम के दबाव के साथ गेंद वाल्व की सीलिंग बल बढ़ जाती है।
विश्वसनीय स्टेम सीलिंग:एक गेंद वाल्व का स्टेम खोलने और बंद करने के संचालन के दौरान केवल 90 ° घूमता है, इसलिए स्टेम का पैकिंग सील आसानी से क्षतिग्रस्त नहीं होता है।मध्यम के दबाव के साथ स्टेम के रिवर्स सील की सील बल बढ़ जाती है.
टाइटेनियम बॉल वाल्वों के अनुप्रयोग:
टाइटेनियम बॉल वाल्वविभिन्न औद्योगिक क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है, जिसमें मुख्य रूप से निम्नलिखित पहलू शामिल हैंः
रासायनिक उद्योगःटाइटेनियम सामग्री के उत्कृष्ट संक्षारण प्रतिरोध के कारण,टाइटेनियम बॉल वाल्वआम तौर पर रासायनिक उत्पादन प्रक्रियाओं में उपयोग किया जाता है जिसमें एसिड और क्षार समाधान और ऑक्साइड जैसे संक्षारक माध्यमों को संभालना शामिल है।
पेट्रोलियम और प्राकृतिक गैस उद्योगः टाइटेनियम बॉल वाल्वपेट्रोलियम और प्राकृतिक गैस के निष्कर्षण, परिवहन और प्रसंस्करण में महत्वपूर्ण भूमिका निभाते हैं। उनका उपयोग तरल पदार्थों के प्रवाह और दबाव को नियंत्रित करने के लिए किया जाता है,प्रणाली के सुरक्षित और स्थिर संचालन को सुनिश्चित करना.
समुद्री अभियांत्रिकी: टाइटेनियम बॉल वाल्वसमुद्र के पानी के संक्षारण प्रतिरोध में अच्छा है, जिससे उन्हें समुद्री इंजीनियरिंग अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है, जैसे कि समुद्र के नीचे पाइपलाइनों और अपतटीय प्लेटफार्मों में द्रव नियंत्रण प्रणाली।
एयरोस्पेस क्षेत्र: टाइटेनियम बॉल वाल्ववायुयान हाइड्रोलिक प्रणालियों, ईंधन प्रणालियों आदि में व्यापक रूप से उपयोग किए जाते हैं, क्योंकि उनके हल्के और उच्च शक्ति के गुण विमान की आवश्यकताओं को पूरा करते हैं।
खाद्य एवं औषधीय उद्योग:चूंकि टाइटेनियम सामग्री गैर विषैले हैं और खाद्य पदार्थों या दवाओं को दूषित नहीं करती हैं,टाइटेनियम बॉल वाल्वअक्सर खाद्य प्रसंस्करण और दवा उद्योगों में द्रव नियंत्रण प्रणालियों में उपयोग किया जाता है।
