उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001,CE,etc
मॉडल संख्या: टाइटेनियम बॉल वाल्व ASME B16.34
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या पैलेट, या आपकी आवश्यकता के अनुसार
प्रसव के समय: डिलीवरी के लिए लगभग 7-14 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 टुकड़े
दबाव रेटिंग: |
कक्षा 150 - कक्षा 600 |
सामग्री: |
टाइटेनियम मिश्र धातु |
प्रचालन की विधि: |
लीवर, गियर, एक्ट्यूएटर |
आकार: |
1/2 |
कनेक्शन समाप्त करें: |
फ्लैंग्ड, बट वेल्ड, सॉकेट वेल्ड, थ्रेडेड |
एक्चुएटर प्रकार: |
मैनुअल, वायवीय, इलेक्ट्रिक |
तापमान रेटिंग: |
-196°C - 600°C |
सीट सामग्री: |
PTFE, RPTFE, PEEK, PCTFE, नायलॉन, धातु |
दबाव रेटिंग: |
कक्षा 150 - कक्षा 600 |
सामग्री: |
टाइटेनियम मिश्र धातु |
प्रचालन की विधि: |
लीवर, गियर, एक्ट्यूएटर |
आकार: |
1/2 |
कनेक्शन समाप्त करें: |
फ्लैंग्ड, बट वेल्ड, सॉकेट वेल्ड, थ्रेडेड |
एक्चुएटर प्रकार: |
मैनुअल, वायवीय, इलेक्ट्रिक |
तापमान रेटिंग: |
-196°C - 600°C |
सीट सामग्री: |
PTFE, RPTFE, PEEK, PCTFE, नायलॉन, धातु |

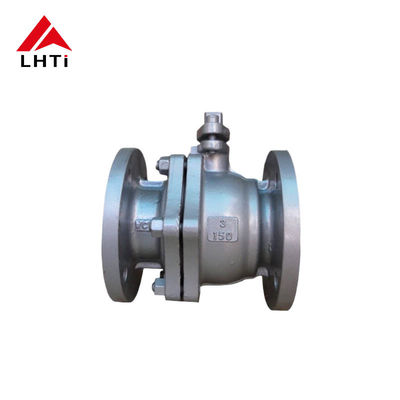

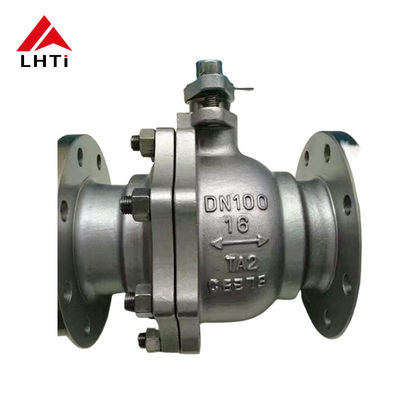

ग्रेड 2 ASME B16.34 टाइटेनियम बॉल वाल्व फ्लैंज फोल्डेड टाइटेनियम बॉल संक्षारण प्रतिरोधी 6 इंच बॉल वाल्व
उत्पाद का वर्णन:
टाइटेनियम बॉल वाल्वबहने की दिशा को मोड़ने, मिश्रण करने या स्विच करने के लिए उपकरणों के रूप में उपयोग किया जाता है। ये वाल्व एक शीर्ष माउंट संरचना को अपनाते हैं,जो उच्च दबाव और बड़े व्यास की स्थितियों में वाल्व शरीर में कनेक्टिंग बोल्ट की संख्या को कम करता हैयह डिजाइन वाल्व की विश्वसनीयता को बढ़ाता है और वाल्व के सामान्य संचालन पर सिस्टम के वजन के प्रभाव को दूर करने में मदद करता है।
टाइटेनियम बॉल वाल्व की विशेषताएं:
एक की गेंदटाइटेनियम गेंद वाल्वमध्यम दबाव की क्रिया के अधीन, गेंद एक निश्चित विस्थापन का उत्पादन कर सकती है और आउटलेट अंत की सील सुनिश्चित करने के लिए आउटलेट अंत की सील सतह के खिलाफ कसकर दबा सकती है।अमेरिकी मानक का मुख्य लाभटाइटेनियम गेंद वाल्वयह है कि यह अत्यधिक संक्षारक वातावरण में टाइटेनियम धातु पर बनी ऑक्साइड फिल्म की उत्कृष्ट स्थिरता और आत्म-निष्क्रियता की क्षमता का उपयोग करता है,यह विभिन्न कठोर कार्य परिस्थितियों में मजबूत जंग का विरोध करने के लिए अनुमति देता है.
कम प्रवाह प्रतिरोधःसभी प्रकार के वाल्वों के बीच बॉल वाल्वों का द्रव प्रतिरोध अपेक्षाकृत कम होता है।
अच्छी सीलिंग प्रदर्शनःअमेरिकी मानक टाइटेनियम बॉल वाल्वों का सील प्रदर्शन उत्कृष्ट है। वाल्व सीट (सील रिंग) आम तौर पर पीटीएफई (पोलीटेट्राफ्लोरोएथिलीन),जो आसानी से सीलिंग सुनिश्चित करता हैइसके अतिरिक्त, माध्यम के दबाव के साथ गेंद वाल्व की सीलिंग बल बढ़ जाती है।
विश्वसनीय स्टेम सीलिंग:एक गेंद वाल्व का स्टेम खोलने और बंद करने के संचालन के दौरान केवल 90 ° घूमता है, इसलिए स्टेम का पैकिंग सील आसानी से क्षतिग्रस्त नहीं होता है।मध्यम के दबाव के साथ स्टेम के रिवर्स सील की सील बल बढ़ जाती है.
उत्पाद विनिर्देशः
| उत्पाद के तकनीकी विनिर्देश: | |
| दबाव रेटिंगः | वर्ग 150-600 पाउंड |
| नाममात्र व्यास: | 1/2 "-10" |
| ड्राइव मोडः | हैंडल, वर्म गियर, वायवीय, हाइड्रोलिक, इलेक्ट्रिक |
| शरीर, बोनट: | TA1,TA2,TA10,Gr2,Gr3 |
| गेंद: | TA1,TA2,TA10,Gr2,Gr3 |
| तना: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| सीलिंग रिंग: | पीटीएफई, आरपीटीएफई, पीपीएल, पीईईके |
| अमेरिकन स्टैंडर्ड टाइटेनियम बॉल वाल्व मॉडल: | Q41F- 150Lb ((Ti), Q41F-300Lb ((Ti), Q41F-600Lb ((Ti), Q341F-150Lb ((Ti), Q341F-300Lb ((Ti), Q341F-600Lb ((Ti), Q341F-150Lb ((A), Q341F-300Lb ((A), Q341F-600Lb ((A) |
| डिजाइन मानक: | GB/T12237,API6D,ASME B16.34 |
| आमने-सामने के आयाम: | GB/T12221, API6D, ASME B16.10 |
| फ्लैंज कनेक्शनः | एचजी, जीबी, जेबी, एपीआई, एएनएसआई, आईएसओ, बीएस, डीआईएन, एनएफ, जेआईएस |
| परीक्षण मानकः | JB/T9092,GB/T13927,API6D,API598 |
टाइटेनियम बॉल वाल्व के ग्रेडः
टाइटेनियम गेंद वाल्व,अपने उत्कृष्ट संक्षारण प्रतिरोध और ताकत के लिए जाना जाता है, व्यापक रूप से विभिन्न मांग वाले वातावरण में उपयोग किया जाता है, जिसमें रासायनिक, पेट्रोलियम, दवा और समुद्री इंजीनियरिंग क्षेत्र शामिल हैंः
TA1 (Gr1)-शुद्ध टाइटेनियम, सबसे अच्छा लचीलापन और कठोरता प्रदान करता है, बनाने और वेल्ड करने में आसान है।
TA2 (Gr2)-शुद्ध टाइटेनियम, अच्छे संक्षारण प्रतिरोध और मध्यम शक्ति सहित अच्छे समग्र प्रदर्शन के साथ, बनाने और वेल्ड करने में आसान है।
TA9 (Gr7)-मुख्य रूप से टाइटेनियम में 0.12-0.25% पैलेडियम (पीडी) जोड़ा गया है, जिससे इसकी संक्षारण प्रतिरोधकता में काफी वृद्धि हुई है, विशेष रूप से कम करने वाले वातावरण में।
TA10 (Gr12)-टाइटेनियम मिश्र धातु जिसमें मोलिब्डेनम (Mo) और निकेल (Ni) की छोटी मात्रा होती है, शुद्ध टाइटेनियम की तुलना में बेहतर शक्ति और गर्मी प्रतिरोध प्रदान करती है जबकि अच्छी संक्षारण प्रतिरोधकता बनाए रखती है।
TC4 (Gr5)-टाइटेनियम मिश्र धातु जिसमें मुख्य रूप से 6% एल्यूमीनियम (Al) और 4% वैनेडियम (V) जोड़ा गया है, जिसमें बहुत उच्च शक्ति और कठोरता, अच्छा संक्षारण प्रतिरोध और कम घनत्व है।
टाइटेनियम बॉल वाल्वों के अनुप्रयोग:
टाइटेनियम बॉल वाल्वविभिन्न औद्योगिक क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है, जिसमें मुख्य रूप से निम्नलिखित पहलू शामिल हैंः
रासायनिक उद्योगःटाइटेनियम सामग्री के उत्कृष्ट संक्षारण प्रतिरोध के कारण,टाइटेनियम बॉल वाल्वआम तौर पर रासायनिक उत्पादन प्रक्रियाओं में उपयोग किया जाता है जिसमें एसिड और क्षार समाधान और ऑक्साइड जैसे संक्षारक माध्यमों को संभालना शामिल है।
पेट्रोलियम और प्राकृतिक गैस उद्योगः टाइटेनियम बॉल वाल्वपेट्रोलियम और प्राकृतिक गैस के निष्कर्षण, परिवहन और प्रसंस्करण में महत्वपूर्ण भूमिका निभाते हैं। उनका उपयोग तरल पदार्थों के प्रवाह और दबाव को नियंत्रित करने के लिए किया जाता है,प्रणाली के सुरक्षित और स्थिर संचालन को सुनिश्चित करना.
समुद्री अभियांत्रिकी: टाइटेनियम बॉल वाल्वसमुद्र के पानी के संक्षारण प्रतिरोध में अच्छा है, जिससे उन्हें समुद्री इंजीनियरिंग अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है, जैसे कि समुद्र के नीचे पाइपलाइनों और अपतटीय प्लेटफार्मों में द्रव नियंत्रण प्रणाली।
एयरोस्पेस क्षेत्र: टाइटेनियम बॉल वाल्ववायुयान हाइड्रोलिक प्रणालियों, ईंधन प्रणालियों आदि में व्यापक रूप से उपयोग किए जाते हैं, क्योंकि उनके हल्के और उच्च शक्ति के गुण विमान की आवश्यकताओं को पूरा करते हैं।
खाद्य एवं औषधीय उद्योग:चूंकि टाइटेनियम सामग्री गैर विषैले हैं और खाद्य पदार्थों या दवाओं को दूषित नहीं करती हैं,टाइटेनियम बॉल वाल्वअक्सर खाद्य प्रसंस्करण और दवा उद्योगों में द्रव नियंत्रण प्रणालियों में उपयोग किया जाता है।
