उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, शानक्सी प्रांत, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001, CE, API, TUV etc.
मॉडल संख्या: टाइटेनियम स्लिप ऑन फ्लैंज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1-5 टुकड़े
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या फूस आदि।
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद मानक: |
ASME/ANSI B16.5 स्लिप ऑन फ्लैंज |
सामग्री: |
टाइटेनियम मिश्र धातु |
सामग्री का ग्रेड: |
टाइटेनियम ग्रेड 2, ग्रेड 5 |
दबाव रेटिंग: |
कक्षा 150 |
आकार: |
1/2'' इंच से 48'' इंच |
चेहरे के प्रकार: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
विशेषताएं: |
उच्च शक्ति, अच्छा संक्षारण प्रतिरोध |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
प्रमाणपत्र: |
EN 10204 / 3.1B, कच्चे माल का प्रमाणपत्र, 100% रेडियोग्राफी परीक्षण रिपोर्ट, ग्राहक विनिर्देश के अनु |
आवेदन: |
तेल और गैस पाइपलाइनें, रासायनिक संयंत्र, बिजली उत्पादन सुविधाएं आदि। |
उत्पाद मानक: |
ASME/ANSI B16.5 स्लिप ऑन फ्लैंज |
सामग्री: |
टाइटेनियम मिश्र धातु |
सामग्री का ग्रेड: |
टाइटेनियम ग्रेड 2, ग्रेड 5 |
दबाव रेटिंग: |
कक्षा 150 |
आकार: |
1/2'' इंच से 48'' इंच |
चेहरे के प्रकार: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
विशेषताएं: |
उच्च शक्ति, अच्छा संक्षारण प्रतिरोध |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
प्रमाणपत्र: |
EN 10204 / 3.1B, कच्चे माल का प्रमाणपत्र, 100% रेडियोग्राफी परीक्षण रिपोर्ट, ग्राहक विनिर्देश के अनु |
आवेदन: |
तेल और गैस पाइपलाइनें, रासायनिक संयंत्र, बिजली उत्पादन सुविधाएं आदि। |

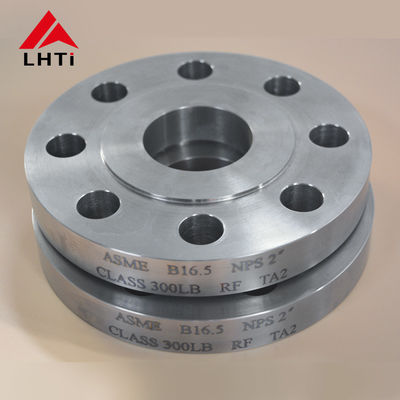

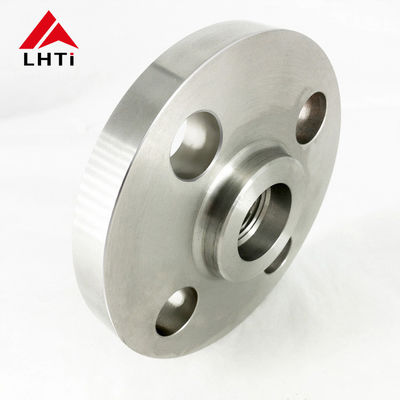

टाइटेनियम स्लिप ऑन पाइप फ्लैंज Ti Gr2 Gr5 ASME B16.5 SO फ्लैंज क्लास 150 SORF रासायनिक उद्योग के लिए ऊंचा चेहरा
1. उत्पाद परिचय ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज
टाइटेनियम स्लिप-ऑन फ्लैंग्स,एएसएमई बी16.5 मानकों के अनुरूप और ग्रेड 2 टाइटेनियम मिश्र धातु से निर्मित, तेल और गैस उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं।इन ऊंचा चेहरे के साथ flanges उच्च दबाव और संक्षारक वातावरण के अधीन पाइपलाइनों और उपकरणों में सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए डिज़ाइन किया गया हैइस पेपर में ASME B16.5 ग्रेड 2 क्लास 150 टाइटेनियम स्लिप-ऑन फ्लैंग्स के विनिर्देशों, विशेषताओं और अनुप्रयोगों की जांच की गई है।तेल और गैस क्षेत्र में परिचालन दक्षता और विश्वसनीयता बढ़ाने में उनके महत्व को उजागर करना.
तेल और गैस उद्योग पाइपलाइन प्रणालियों और उपकरणों की अखंडता बनाए रखने के लिए मजबूत और टिकाऊ घटकों पर बहुत अधिक निर्भर करता है।टाइटेनियम स्लिप-ऑन फ्लैंग्स को उनके असाधारण संक्षारण प्रतिरोध और यांत्रिक गुणों के लिए पसंद किया जाता है, उन्हें अपतटीय प्लेटफार्मों, रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।और ASME B16 के प्रदर्शन विशेषताओं.5 ग्रेड 2 वर्ग 150 टाइटानियम स्लिप-ऑन फ्लैंग्स के साथ उठाया चेहरा, तरल पदार्थ परिवहन, उच्च तापमान से संबंधित चुनौतियों से निपटने में उनकी भूमिका का विवरण,तेल और गैस संचालन में मिले आक्रामक मीडिया.
एएसएमई बी165मानक NPS 1/2 से NPS 24 तक पाइप फ्लैंग्स और फ्लैंग फिटिंग के आयामों और सहिष्णुता को कवर करता है, जो प्रक्रिया उद्योगों में उपयोग किया जाता है। एक टाइटेनियम स्लिप-ऑन फ्लैंग (SO फ्लैंग) ASME B16 के अनुरूप।5 विशेष रूप से टाइटेनियम पाइप या टाइटेनियम मिश्र धातु घटकों के साथ पाइप के साथ उपयोग के लिए डिज़ाइन किया गया है.
टाइटेनियम स्लिप-ऑन फ्लैंग्सआम तौर पर व्यावसायिक रूप से शुद्ध टाइटेनियम (ग्रेड 2) या टाइटेनियम मिश्र धातु जैसे ग्रेड 12 का उपयोग करके निर्मित होते हैं। ये फ्लैंग्स टाइटेनियम प्लेटों से फोर्ज या निर्मित होते हैं,विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त उच्च शक्ति और संक्षारण प्रतिरोध सुनिश्चित.स्लिप-ऑन फ्लैंजइसका आंतरिक व्यास उस पाइप के बाहरी व्यास से थोड़ा बड़ा है जिस पर यह फिट होने के लिए डिज़ाइन किया गया है। इसे संरेखित करना और वेल्ड करना आसान है, जो एक चिकनी बोर और अच्छे प्रवाह विशेषताओं को प्रदान करता है।5 स्लिप-ऑन फ्लैंग्स के लिए एक ऊंचा चेहरा (आरएफ) डिजाइन निर्दिष्ट करता है, जो एक संबंधित फ्लैंज या फिटिंग पर बोल्ट किए जाने पर एक सील बनाने में मदद करता है।
2. ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के ग्रेड
टाइटेनियम ग्रेड 2 (Ti-CP):
संरचनाः 99.2% टाइटानियम, 0.25% लोहा, 0.3% ऑक्सीजन और अन्य तत्वों के निशान मात्रा के साथ वाणिज्यिक रूप से शुद्ध टाइटेनियम।
गुण:
शक्तिः मिश्र धातुओं की तुलना में अपेक्षाकृत कम; कई स्टील्स से अधिक लेकिन मिश्र धातु टाइटेनियम ग्रेड से कम।
संक्षारण प्रतिरोधः अधिकांश वातावरणों में उत्कृष्ट, विशेष रूप से क्लोराइड के खिलाफ।
वेल्डेबिलिटी: अच्छी वेल्डेबिलिटी और विनिर्माण क्षमता।
अनुप्रयोग: रासायनिक प्रसंस्करण, समुद्री वातावरण, चिकित्सा प्रत्यारोपण (गैर-भार-धारक), और वास्तुकला।
टाइटेनियम ग्रेड 5 (Ti-6Al-4V):
संरचनाः 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम युक्त टाइटेनियम मिश्र धातु।
गुण:
शक्तिः उत्कृष्ट शक्ति-वजन अनुपात, ग्रेड 2 टाइटेनियम से बेहतर।
संक्षारण प्रतिरोधः अच्छा संक्षारण प्रतिरोध, ग्रेड 2 के समान नहीं, लेकिन कई वातावरणों के लिए उपयुक्त है।
तापमान प्रतिरोधः उच्च तापमान पर शक्ति बनाए रखता है, जिससे यह एयरोस्पेस और उच्च प्रदर्शन अनुप्रयोगों के लिए उपयुक्त है।
अनुप्रयोग: एयरोस्पेस घटक (एयरफ्रेम, जेट इंजन), समुद्री उपकरण, चिकित्सा प्रत्यारोपण, ऑटोमोबाइल घटक और खेल उपकरण।
3.ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
आकारः1/2" (15NB) से 48" (1200NB)
मानक:एएनएसआई बी165, ANSI B16.47 सीरीज A & B, MSS SP44, ASA, API-605, AWWA, कस्टम ड्राइंग
दबाव रेटिंग्सःवर्ग 150, वर्ग 300, वर्ग 400, वर्ग 600, वर्ग 900, वर्ग 1500, वर्ग 2500 PN6, PN10, PN16, PN25, PN40, PN64 आदि
कार्बन स्टील स्लिप ऑन (SO) फ्लैंग्स:ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, 65, 70 (स्पैचर ब्लाइंड फ्लेंज, स्पेसर रिंग/स्पैड फ्लेंज), स्टील आरएसटी37.2, सी२२.8
स्टेनलेस स्टील स्लिप ऑन (SO) फ्लैंग्स:ASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L
मिश्र धातु स्टील स्लिप ऑन (SO) फ्लैंग्स:ASTM A182 F1, F5, F9, F11, F22, F91
विशेष मिश्र धातु स्लिप ऑन (SO) फ्लैंग्स:डुप्लेक्स, सुपर डुप्लेक्स, निकेल मिश्र धातु
फ्लैंज फेस प्रकारःफ्लैट फेस (FF), रिवाइज्ड फेस (RF), रिंग टाइप ज्वाइंट (RTJ)
कोटिंग/सतह उपचार:एंटी-रस्ट पेंट, ऑयल ब्लैक पेंट, येलो ट्रांसपेरेंट, जस्ता लेपित, कोल्ड और हॉट डिप गैल्वेनाइज्ड
मूल्यवर्धित सेवाएं:सीएनसी मशीनिंग, अनुकूलित फ्लैंग्स
| पाइप सामान्य डायम। | ओ.डी. फ्लैंज | फ्लेन्ज मिन के लिए धन्यवाद | चुप हो जाओ. का हब |
उठाए हुए चेहरे का व्यास | हब.वाई की लंबाई | उबाऊ | चुप हो जाओ. बोल्ट का वृत्त |
चुप हो जाओ. बोल्ट का छेद |
संख्या बोल्टों के |
डायम. बोल्ट इंच |
किलो | LB | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| इंच | एन | ओ | सी | एक्स | जी | Y | बी | बी.सी. | BH | पीएन | बीडी | ||
| आधा इंच | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | आधा इंच | 0.4 | 0.9 |
| 3/4 " | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | आधा इंच | 0.7 | 1.5 |
| 1′′ | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | आधा इंच | 0.8 | 1.8 |
| 1-1/4′′ | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | आधा इंच | 1.2 | 2.6 |
| 1-1/2 इंच | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | आधा इंच | 1.4 | 3.1 |
| 2′′ | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8′′ | 2.2 | 4.8 |
| 2 1/2 इंच | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8′′ | 3.5 | 7.7 |
| 3′′ | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8′′ | 3.8 | 8.4 |
| 3-1/2 इंच | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8′′ | 5 | 11 |
| 4′′ | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8′′ | 5.6 | 12.3 |
| 5′′ | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4 " | 6.5 | 14.3 |
| 6′′ | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4 " | 8.1 | 18 |
| 8′′ | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4 " | 13 | 28.6 |
| 10′′ | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8 इंच | 18.4 | 40 |
| 12′′ | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8 इंच | 28.5 | 63 |
| 14′′ | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1′′ | 37.5 | 83 |
| 16′′ | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1′′ | 44.5 | 98 |
| 18 इंच | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8 इंच | 54 | 119 |
| 20 इंच | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8 इंच | 72 | 158 |
| 24′′ | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4 इंच | 95 | 209 |
| एएनएसआई बी165 | टाइटेनियम फ्लैंग्स दबाव रेटिंग | ||||||
| तापमान °F | वर्ग 150 | वर्ग 300 | वर्ग 400 | वर्ग 600 | वर्ग 900 | वर्ग 1500 | वर्ग 2500 |
| -20 से 100 तक | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4हम टाइटेनियम फ्लैंग्स क्यों चुनते हैं
वजन घटाना:फ्लैंग्स में उपयोग किए जाने वाले टाइटेनियम मिश्र धातुओं में उत्कृष्ट शक्ति-से-वजन अनुपात होता है, जो उन्हें एयरोस्पेस में अत्यधिक वांछनीय बनाता है।ईंधन की दक्षता और उड़ान प्रदर्शन में सुधार के लिए इंजीनियरों का लक्ष्य अक्सर विमान के वजन को कम करना होता हैटाइटेनियम के फ्लैंग्स समग्र संरचनात्मक वजन को कम करके इस लक्ष्य को प्राप्त करने में महत्वपूर्ण योगदान करते हैं।
जंग प्रतिरोध: टाइटेनियम के फ्लैंग्स में विशेष रूप से समुद्री वातावरण में प्रचलित क्लोराइड आयनों के खिलाफ उत्कृष्ट संक्षारण प्रतिरोध प्रदर्शित होता है।ऐसी परिस्थितियों में काम करने वाले विमानों और हेलीकॉप्टरों को मजबूत संक्षारण प्रतिरोध वाले घटकों की आवश्यकता होती है, जहां टाइटेनियम फ्लैंग्स एक महत्वपूर्ण भूमिका निभाते हैं।
उच्च तापमान परफॉर्मेंसःटाइटेनियम फ्लैंग्स उच्च तापमान पर ताकत और स्थिरता बनाए रखते हैं, जिससे वे इंजन घटकों, गैस टरबाइन,और जेट इंजन जो गर्मी प्रतिरोधी सामग्री की मांग करते हैंवे संरचनात्मक अखंडता और कार्यक्षमता बनाए रखते हुए उच्च तापमान वायु प्रवाह और गर्मी उत्सर्जन का सामना करते हैं।
उच्च शक्ति की आवश्यकताएंःटाइटेनियम फ्लैंग्स की उच्च शक्ति उन्हें विमानन में विशिष्ट गतिशील भारों और यांत्रिक तनावों का सामना करने में सक्षम बनाती है, जिससे उड़ान सुरक्षा और संरचनात्मक विश्वसनीयता सुनिश्चित होती है।वे आमतौर पर लैंडिंग गियर जैसे महत्वपूर्ण कनेक्शन में उपयोग किए जाते हैं, विंग एसेम्ब्ली, संरचनात्मक घटक और उड़ान नियंत्रण प्रणाली।
पहनने और थकान प्रतिरोधःटाइटेनियम मिश्र धातुएं उत्कृष्ट थकान और पहनने के प्रतिरोध प्रदान करती हैं, जो बार-बार उपयोग और उच्च तीव्रता वाले संचालन के अधीन एयरोस्पेस अनुप्रयोगों के लिए महत्वपूर्ण हैं।टाइटेनियम फ्लैंग्स लंबे समय तक स्थिर प्रदर्शन बनाए रखते हैं, थकान और पहनने के कारण क्षति और विफलता के जोखिम को कम करता है।
5टाइटेनियम स्लिप ऑन फ्लैंज के पैकेज
6. ANSI B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के अनुप्रयोग
