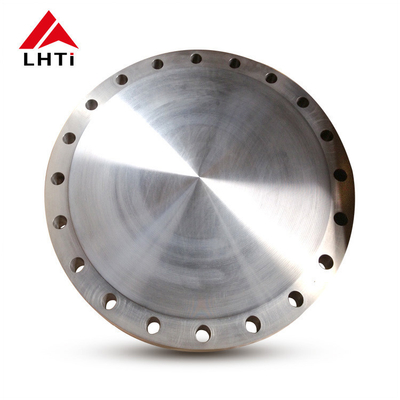

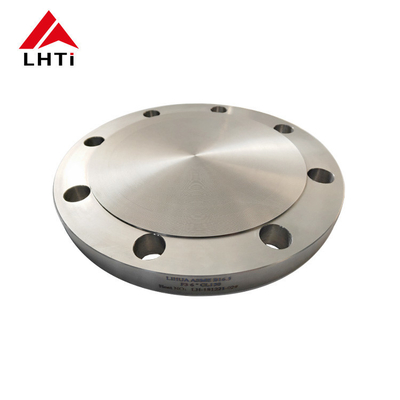

ASME B16.5 BLRF फ्लैंज ग्रेड 2 टाइटेनियम ब्लाइंड फ्लैंज रिक्त फ्लैंज उठाया चेहरा वर्ग 150 तेल और गैस उद्योग के लिए

3. ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंज ग्रेड

टाइटेनियम के अंधे फ्लैंग्सआमतौर पर पाइप सिस्टम में उपयोग किए जाते हैं क्योंकि उनकी ताकत, हल्के वजन और उत्कृष्ट संक्षारण प्रतिरोध। ये फ्लैंग्स विभिन्न ग्रेड में उपलब्ध हैं,प्रत्येक विशिष्ट अनुप्रयोगों और वातावरण के लिए अनुकूलित.

1. ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.

2.

3. ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.

4.

5. ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.

6.

7. ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।

8.

9. ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।

10.

11. ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जिससे इसे उच्च फ्रैक्चर कठोरता और बेहतर डक्टिलिटी के लिए पसंद किया जाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।

4. लाभउद्योग में टाइटेनियम ब्लाइंड फ्लैंग्स

• जंग प्रतिरोध: विभिन्न आक्रामक वातावरणों में संक्षारण के प्रति उत्कृष्ट प्रतिरोध।
• शक्ति-से-वजन अनुपात: हल्के वजन के साथ ही मजबूती और स्थायित्व प्रदान करता है।
• उच्च तापमान प्रतिरोधःउच्च तापमान पर यांत्रिक गुणों को बनाए रखता है।
• जैव संगतताःगैर विषैले और जैव संगत, चिकित्सा और खाद्य प्रसंस्करण अनुप्रयोगों के लिए उपयुक्त।
• दीर्घायु:टिकाऊ और दीर्घकालिक प्रदर्शन, रखरखाव और प्रतिस्थापन लागत को कम करना।

5एएनएसआई बी16.5 टाइटेनियम ब्लाइंड फ्लैंज के अनुप्रयोग

• रासायनिक प्रसंस्करण:इसके बेहतर संक्षारण प्रतिरोध के कारण, टाइटेनियम अंधे फ्लैंग्स का उपयोग आमतौर पर रासायनिक प्रसंस्करण संयंत्रों में किया जाता है जहां संक्षारक रसायनों के संपर्क में आना प्रचलित है।
• समुद्री और अपतटीयसमुद्री वातावरण और अपतटीय प्लेटफार्मों के लिए आदर्श जहां समुद्री जल संक्षारण प्रतिरोध महत्वपूर्ण है।
• एयरोस्पेसउच्च तापमान और दबाव के प्रतिरोध और हल्के गुणों के लिए एयरोस्पेस अनुप्रयोगों में उपयोग किया जाता है।
• तेल और गैसःतेल और गैस उद्योगों के लिए उपयुक्त जहां पाइपलाइन प्रणालियों में उच्च शक्ति, संक्षारण प्रतिरोध और विश्वसनीयता की आवश्यकता होती है।

6टाइटेनियम ब्लाइंड फ्लैंज के पैकेज

जंग से बचाव

• वीसीआई (भगोड़ा संक्षारण अवरोधक) पैकेजिंगः टाइटेनियम फ्लैंग्सपरिवहन के दौरान किसी भी सतह संक्षारण को रोकने के लिए वीसीआई कागज में लपेटा जाता है। यह सामग्री एक रासायनिक वाष्प जारी करती है जो धातु की सतहों पर एक सुरक्षात्मक परत बनाती है।
• वसा या तेल कोटिंगःफ्लैंज की सतहों की सुरक्षा के लिए, विशेष रूप से लंबी दूरी पर शिपमेंट या लंबे समय तक भंडारण के दौरान, वसा या तेल की एक हल्की परत लगाई जा सकती है।

शारीरिक सुरक्षा

• बुलबुला वाल्व या फोमःप्रत्येक फ्लैंज को आमतौर पर परिवहन के दौरान टक्कर के खिलाफ कुशन करने के लिए बुलबुला रैप में लपेटा जाता है या फोम से घिरा होता है।
• कार्डबोर्ड सेपरेटर:जब एक बॉक्स में कई फ्लैंग्स पैक किए जाते हैं, तो कार्डबोर्ड सेपरेटर का उपयोग उन्हें एक दूसरे को छूने और संभावित रूप से खरोंचने या क्षतिग्रस्त होने से रोकने के लिए किया जाता है।

मजबूत बाहरी पैकेजिंग

• लकड़ी के डिब्बे या प्लाईवुड के डिब्बे: टाइटेनियम के फ्लैंग्सवे अक्सर लकड़ी के बक्से या प्लाईवुड के बक्से में भेजे जाते हैं, जो यांत्रिक क्षति से मजबूत सुरक्षा प्रदान करते हैं और स्टैकेबल होते हैं, जिससे आसान और सुरक्षित हैंडलिंग की सुविधा होती है।
• पैलेटाइजेशन:बड़े आदेशों के लिए, फ्लैंग्स को पैलेट किया जा सकता है। प्रत्येक पैलेट को आमतौर पर हैंडलिंग और शिपिंग के दौरान बक्से या कटोरे को सुरक्षित करने के लिए सिकुड़-लपेटा जाता है।

जलरोधक

• प्लास्टिक शीटःविशेष रूप से नम या गीले वातावरण में नमी से बचाने के लिए बाहरी बक्से या बक्से अक्सर मोटी प्लास्टिक शीट से ढके होते हैं।

लेबलिंग और प्रलेखन

• स्पष्ट लेबलिंगःप्रत्येक पैकेज पर स्पष्ट रूप से हैंडलिंग निर्देश, भाग संख्या और गंतव्य के विवरण के साथ लेबल लगाया जाता है ताकि उचित हैंडलिंग सुनिश्चित हो सके और ट्रैकिंग आसान हो सके।
•
• गुणवत्ता आश्वासन दस्तावेज:गुणवत्ता प्रमाणपत्र, सामग्री परीक्षण रिपोर्ट और अनुपालन प्रमाणपत्र अक्सर पैकेजिंग में शामिल होते हैं या उद्योग मानकों के अनुपालन और अनुरेखण सुनिश्चित करने के लिए अलग से प्रदान किए जाते हैं।
