उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LH-Ti
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: एलएच-बीएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US dollar $30/pc--US dollar $80/pc
पैकेजिंग विवरण: निर्यात के लिए प्लाईवुड बॉक्स में निहित फोम से लपेटा
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
प्रकार: |
डब्ल्यूएन, एसओ, बीएल, एसडब्ल्यू, पीएल, गोद संयुक्त, अनुकूलित। |
मानक: |
ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5 |
सामग्री: |
Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
आवेदन: |
कारों, चश्मा, चिकित्सा उपकरण, इलेक्ट्रॉनिक्स, पेट्रोकेमिकल इक्विपमेंट, पंप वाल्व, पाइपलाइन, एयरोस्पे |
सील सतह: |
आरएफ |
आकार: |
1/2"~ 30"एनबी, एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, आदि/ |
सतह: |
पॉलिश |
तकनीक: |
जाली और सीएनसी मशीन। |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
प्रकार: |
डब्ल्यूएन, एसओ, बीएल, एसडब्ल्यू, पीएल, गोद संयुक्त, अनुकूलित। |
मानक: |
ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5 |
सामग्री: |
Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
आवेदन: |
कारों, चश्मा, चिकित्सा उपकरण, इलेक्ट्रॉनिक्स, पेट्रोकेमिकल इक्विपमेंट, पंप वाल्व, पाइपलाइन, एयरोस्पे |
सील सतह: |
आरएफ |
आकार: |
1/2"~ 30"एनबी, एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, आदि/ |
सतह: |
पॉलिश |
तकनीक: |
जाली और सीएनसी मशीन। |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |

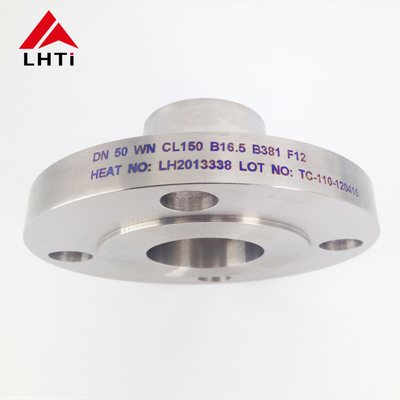

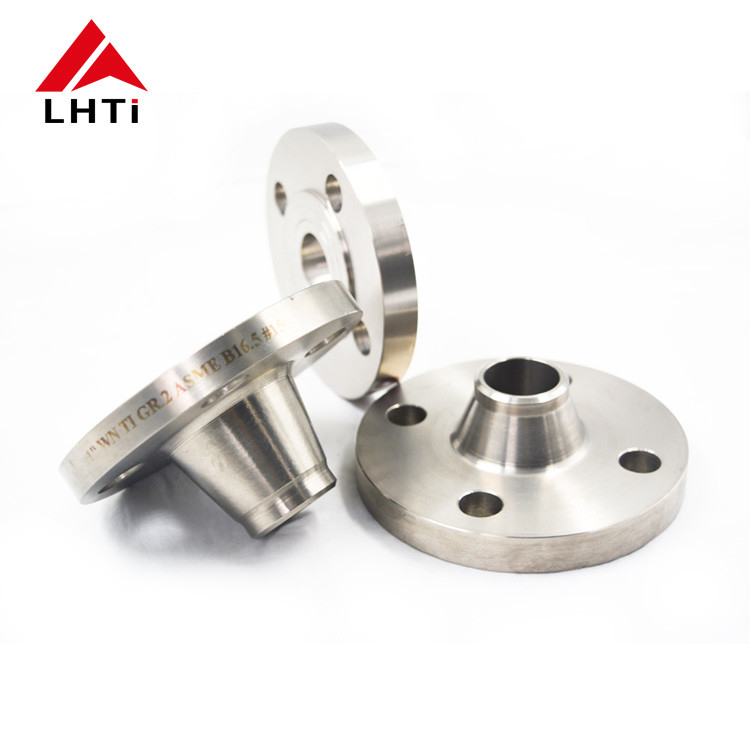

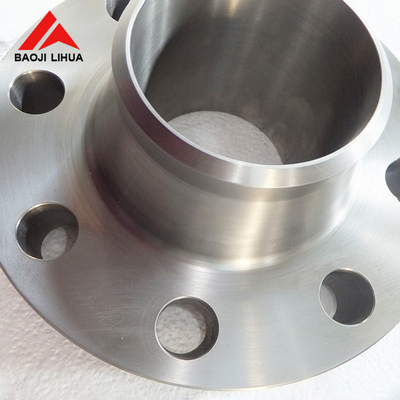

WN RF वेल्डिंग नेक टाइटेनियम फ्लैंज ANSI B16.5
टाइटेनियम फ्लैंग्स को स्थापित करते समय, रिसाव को रोकने के लिए उचित संरेखण और सील सुनिश्चित करना महत्वपूर्ण है। फ्लैंग्स को आमतौर पर बोल्ट या स्टड का उपयोग करके जोड़ा जाता है,और उपयुक्त सामग्रियों से बने गास्केट का उपयोग फ्लैंज के चेहरे के बीच एक सील बनाने के लिए किया जाता है.
| रासायनिक आवश्यकताएं | |||||||||||
| एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि | |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | बाली |
| तन्यता आवश्यकताएं | |||||
| ग्रेड | खिंचाव की लंबाई ((मिनट) | येलिड ताकत ((मिमी) | लम्बाई ((%) | ||
| केएसआई | एमपीए | क्सि | एमपीए | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
