उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LH-Ti
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: एलएच-बीएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US dollar $30/pc--US dollar $80/pc
पैकेजिंग विवरण: निर्यात के लिए प्लाईवुड बॉक्स में निहित फोम से लपेटा
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद का नाम: |
एएनएसआई टाइटेनियम अंधा निकला हुआ किनारा |
मानक: |
एएनएसआई बी16.5 |
सामग्री: |
Gr2, Gr7, Gr12 |
आवेदन: |
रसायन उद्योग |
सील सतह: |
आरएफ |
आकार: |
एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#-2500# |
सतह: |
पॉलिश |
तकनीक: |
फ्रॉग्ड और CNC मशीन |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
उत्पाद का नाम: |
एएनएसआई टाइटेनियम अंधा निकला हुआ किनारा |
मानक: |
एएनएसआई बी16.5 |
सामग्री: |
Gr2, Gr7, Gr12 |
आवेदन: |
रसायन उद्योग |
सील सतह: |
आरएफ |
आकार: |
एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#-2500# |
सतह: |
पॉलिश |
तकनीक: |
फ्रॉग्ड और CNC मशीन |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
टाइटेनियम WN वेल्डिंग नेक फ्लैंज ASNI ASME B16.5
टाइटेनियम फ्लैंग्स पाइप, वाल्व और अन्य उपकरणों को जोड़ने के लिए पाइपिंग सिस्टम में उपयोग किए जाने वाले यांत्रिक कनेक्टर हैं।वे विशेष रूप से टाइटेनियम या टाइटेनियम मिश्र धातु सामग्री का उपयोग करके डिजाइन और निर्मित हैं, जो असाधारण संक्षारण प्रतिरोध, उच्च शक्ति-से-वजन अनुपात और विभिन्न संक्षारक माध्यमों के साथ उत्कृष्ट संगतता प्रदान करते हैं।
विनिर्देशःASTM B381 / ASME SB381
मानकःएएनएसआई फ्लैंग्स, एएसएमई फ्लैंग्स, बीएस फ्लैंग्स, डीआईएन फ्लैंग्स, एन फ्लैंग्स आदि।
ग्रेडः टाइटेनियम ग्रेड 1, टाइटेनियम ग्रेड 2, टाइटेनियम ग्रेड 4, टाइटेनियम ग्रेड 5, टाइटेनियम ग्रेड 7
आयामःएएनएसआई/एएसएमई बी16.5, बी 16.47 सीरीज ए और बी, बी16.48, BS4504, BS 10, EN-1092, DIN आदि
आकारः 1/2 से 18"
वर्ग/दबावः 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 आदि
फ्लैंग फेस प्रकार फ्लैट फेस (FF), रिवाइज्ड फेस (RF), रिंग प्रकार के जोड़ (RTJ)
भौतिक गुण
| ग्रेड | तन्यता शक्ति (min) | उपज शक्ति (min) | लम्बाई (%) | ||
| क्सि | एमपीए | क्सि | एमपीए | ||
| GR1 | 35 | 240 | 20 | 138 | 24 |
| GR2 | 50 | 345 | 40 | 275 | 20 |
| GR5 | 130 | 895 | 120 | 828 | 10 |
| GR7 | 50 | 345 | 40 | 275 | 20 |
| GR9 | 90 | 620 | 70 | 438 | 15 |
| GR12 | 70 | 438 | 50 | 345 | 18 |

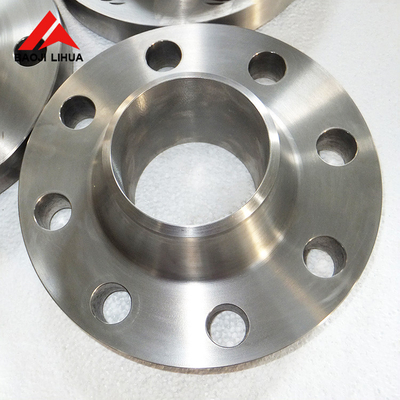

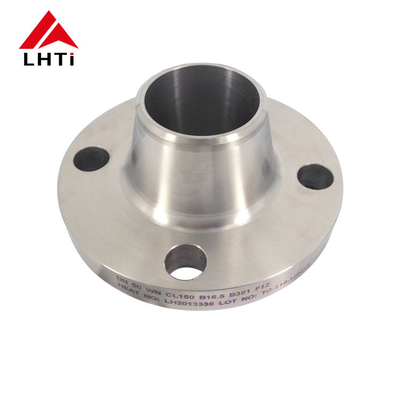

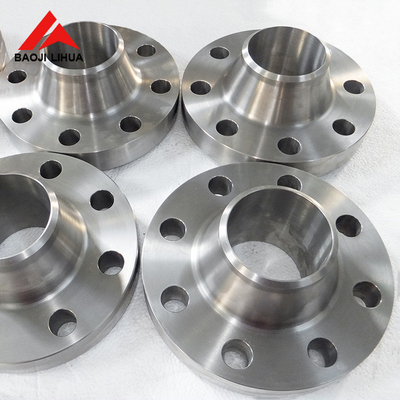

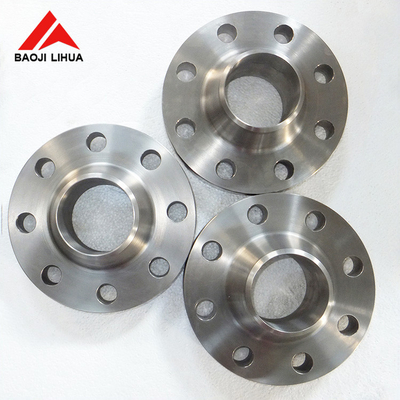

विस्तृत चित्र:
