उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LH-Ti
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: एलएच-बीएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US dollar $30/pc--US dollar $80/pc
पैकेजिंग विवरण: निर्यात के लिए प्लाईवुड बॉक्स में निहित फोम से लपेटा
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
प्रकार: |
डब्ल्यूएन, एसओ, बीएल, एसडब्ल्यू, पीएल, गोद संयुक्त, अनुकूलित। |
मानक: |
ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5 |
सामग्री: |
Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
आवेदन: |
कारों, चश्मा, चिकित्सा उपकरण, इलेक्ट्रॉनिक्स, पेट्रोकेमिकल इक्विपमेंट, पंप वाल्व, पाइपलाइन, एयरोस्पे |
सील सतह: |
आरएफ |
आकार: |
1/2"~ 30"एनबी, एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, आदि/ |
सतह: |
पॉलिश |
तकनीक: |
जाली और सीएनसी मशीन। |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
प्रकार: |
डब्ल्यूएन, एसओ, बीएल, एसडब्ल्यू, पीएल, गोद संयुक्त, अनुकूलित। |
मानक: |
ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5 |
सामग्री: |
Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
आवेदन: |
कारों, चश्मा, चिकित्सा उपकरण, इलेक्ट्रॉनिक्स, पेट्रोकेमिकल इक्विपमेंट, पंप वाल्व, पाइपलाइन, एयरोस्पे |
सील सतह: |
आरएफ |
आकार: |
1/2"~ 30"एनबी, एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, आदि/ |
सतह: |
पॉलिश |
तकनीक: |
जाली और सीएनसी मशीन। |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |

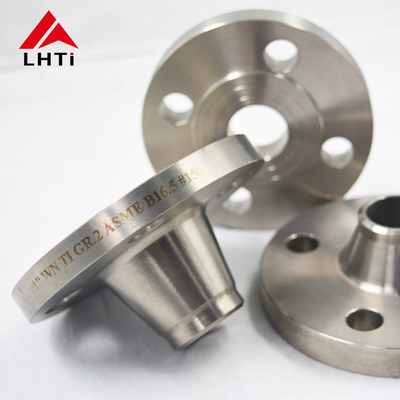

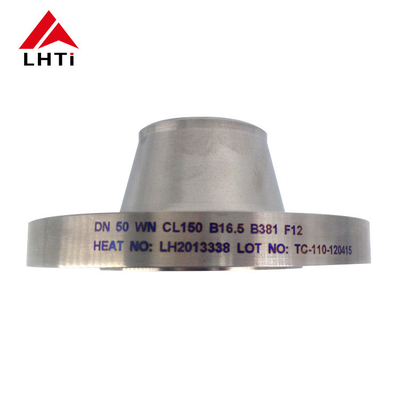

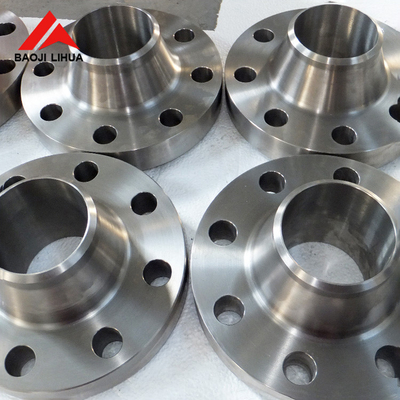

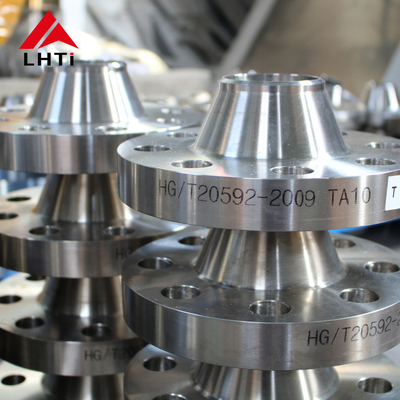

ANSI B16.5 ग्रेड 2 WN वेल्डिंग गर्दन टाइटेनियम फ्लैंज
टाइटेनियम Asme B16.5 Wn Rf ब्लाइंड फ्लैंज में छेद होते हैं और बोल्ट एक दूसरे से जुड़े दो टाइटेनियम फ्लैंज बनाते हैं। टाइटेनियम फ्लैंज को कास्टिंग, थ्रेड कनेक्शन या वेल्डिंग द्वारा बनाया जा सकता है।फ्लैंज जोड़ में टाइटेनियम फ्लैंज की एक जोड़ी शामिल है, एक गास्केट, कई बोल्ट और नट्स। गास्केट को दो टाइटेनियम फ्लैंज की संपर्क सतहों के बीच रखा जाता है।तो गास्केट आकार से बाहर हैं और सील करने के लिए दो टाइटेनियम flanges के संपर्क सतह में भरने flange संयुक्त बारीकी से.
| रासायनिक आवश्यकताएं | |||||||||||
| एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि | |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | बाली |
| तन्यता आवश्यकताएं | |||||
| ग्रेड | खिंचाव की लंबाई ((मिनट) | येलिड ताकत ((मिमी) | लम्बाई ((%) | ||
| केएसआई | एमपीए | क्सि | एमपीए | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
