उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LH-Ti
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: एलएच-बीएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US dollar $30/pc--US dollar $80/pc
पैकेजिंग विवरण: निर्यात के लिए प्लाईवुड बॉक्स में निहित फोम से लपेटा
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद का नाम: |
एएनएसआई टाइटेनियम अंधा निकला हुआ किनारा |
मानक: |
एएनएसआई बी16.5 |
सामग्री: |
Gr2, Gr7, Gr12 |
आवेदन: |
रसायन उद्योग |
सील सतह: |
आरएफ |
आकार: |
एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#-2500# |
सतह: |
पॉलिश |
तकनीक: |
फ्रॉग्ड और CNC मशीन |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
उत्पाद का नाम: |
एएनएसआई टाइटेनियम अंधा निकला हुआ किनारा |
मानक: |
एएनएसआई बी16.5 |
सामग्री: |
Gr2, Gr7, Gr12 |
आवेदन: |
रसायन उद्योग |
सील सतह: |
आरएफ |
आकार: |
एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#-2500# |
सतह: |
पॉलिश |
तकनीक: |
फ्रॉग्ड और CNC मशीन |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
ग्रेड 1 ग्रेड 2 टाइटेनियम फ्लैंज ANSI B16.5 ASME B16.5 टाइटेनियम 50 मिमी
टाइटेनियम फ्लैंज एक भाग है जो पाइप और पाइप बनाने के लिए गैर लौह टाइटेनियम या टाइटेनियम मिश्र धातु से बना है जो एक दूसरे से जुड़े होते हैं, पाइप के अंत से जुड़े होते हैं। इसे कास्ट, थ्रेड या वेल्डेड किया जा सकता है।फ्लैंज कनेक्शन फ्लैंज की एक जोड़ी से बना है, एक गास्केट और कई बोल्ट और नट्स। गास्केट दो फ्लैंग्स की सील सतह के बीच रखा जाता है। नट को कसने के बाद, यह एक अलग प्रकार का गास्केट है।गैसकेट की सतह पर विशिष्ट दबाव एक निश्चित मूल्य तक पहुंचने के बाद विकृत हो जाएगा, और सीलिंग सतह के असमान भाग को भरा जाएगा, ताकि कनेक्शन तंग हो और लीक न हो। सामान्य ग्रेडः TA0 TA1, TA2, TA3, TA9, TA10, TC4, आदि
सामग्रीःग्रेड 1, ग्रेड 2, ग्रेड 5, ग्रेड 7, ग्रेड 12
मानक:एएनएसआई बी165, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
आकारः1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) ।
दबाव वर्गःPN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 हालांकि PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB।
सीलिंग सतहःआरएफ, एफएफ, टीजी, आरजे आदि।
तकनीकःफोल्ड और सीएनसी मशीनिंग
निरीक्षण:यूटी%, पीटी%
प्रमाणपत्र:आईएसओ9001, टीयूवी आदि।
| रासायनिक आवश्यकताएं | |||||||||||
| एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि | |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | बाली |
| तन्यता आवश्यकताएं | |||||
| ग्रेड | खिंचाव की लंबाई ((मिनट) | येलिड ताकत ((मिमी) | लम्बाई ((%) | ||
| केएसआई | एमपीए | क्सि | एमपीए | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |

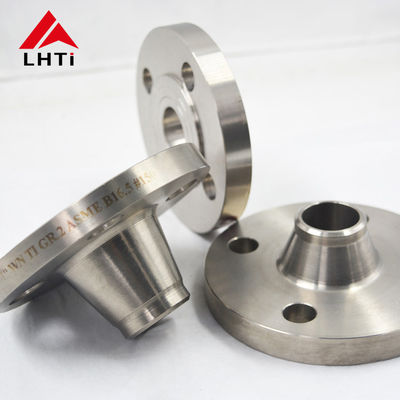

उत्पाद चित्र:
