उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी शांक्सी चीन
ब्रांड नाम: LHTI
प्रमाणन: ISO9001
मॉडल संख्या: एलएच-145
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 टुकड़ा
मूल्य: US dollar $10/pc-US dollar $60/pc
भुगतान शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल आदि
आपूर्ति की क्षमता: प्रति माह 10000 टुकड़ा
सामग्री: |
टाइटेनियम |
श्रेणी: |
Gr1, Gr2 |
पवित्रता: |
99.5% मिन |
डिग्री: |
45 डिग्री/90 डिग्री |
RADIUS: |
लंबा त्रिज्या |
मुख्य शब्द: |
टाइटेनियम कोहनी |
कीवर्ड: |
टाइटेनियम झुकता है |
कीवर्ड: |
टाइटेनियम फिटिंग पाइप |
पैकेट: |
प्लवुड केस |
सतह: |
अचार बनाने की सतह/सैंडब्लास्टिंग सतह आदि |
सामग्री: |
टाइटेनियम |
श्रेणी: |
Gr1, Gr2 |
पवित्रता: |
99.5% मिन |
डिग्री: |
45 डिग्री/90 डिग्री |
RADIUS: |
लंबा त्रिज्या |
मुख्य शब्द: |
टाइटेनियम कोहनी |
कीवर्ड: |
टाइटेनियम झुकता है |
कीवर्ड: |
टाइटेनियम फिटिंग पाइप |
पैकेट: |
प्लवुड केस |
सतह: |
अचार बनाने की सतह/सैंडब्लास्टिंग सतह आदि |

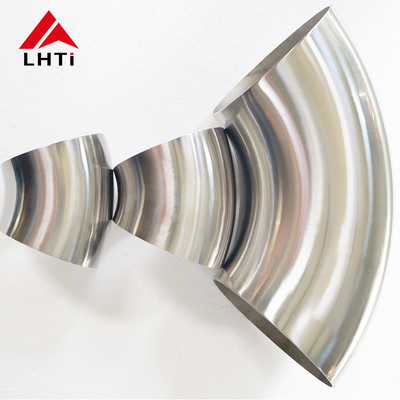

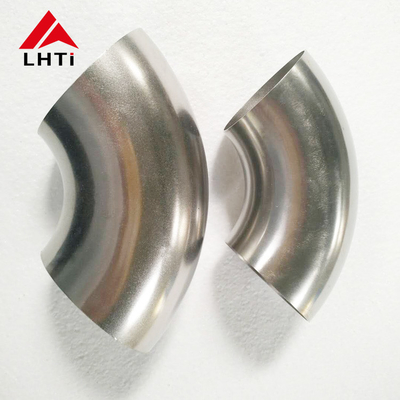

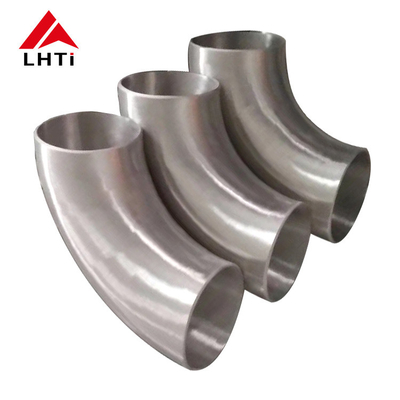

शुद्ध टाइटेनियम एल्बो, 45 डिग्री 90 डिग्री टाइटेनियम पाइप
टाइटेनियम ट्यूब आयामी सहनशीलता ASME B16.9 के अनुरूप है।टाइटेनियम फिटिंग दीवार की मोटाई मानक अनुसूची 10S और 40S ASME B36.19M दीवार पाइप के अनुरूप है।
1.अधिक जानकारी
| टाइटेनियम कोहनी | |
| सामग्री | टाइटेनियम(Gr1,Gr2,Gr7,Gr12) |
| मानक | Ansi/asme b16.9, b16.28 |
| डिग्री | 30डी,45डी,90डी,120डी,180डी |
| दीवार की मोटाई | Sch5 s-Sch160 s(1-15मिमी) |
| तकनीकी | दबाने, वेल्डेड, निर्बाध |
| वेल्डिंग लाइनों का निरीक्षण | एक्स-रे परीक्षण या डाई पेनेट्रेट परीक्षण |
| सामग्री परीक्षण रिपोर्ट | EN10204.3.1,रासायनिक संरचना और भौतिक गुण |
| उत्पाद अंकन | समाप्त होने के बाद सभी उत्पादों को लेजर द्वारा चिह्नित किया जाता है |
| आवेदन | पेट्रोलियम, रासायनिक उद्योग, क्लोराल्कली, धातुकर्म, कार्बोनाइजेशन, प्रशीतन, प्रकाश उद्योग, नमक उद्योग, विद्युत शक्ति, आदि। |
| प्रमाणपत्र | जर्मनी टीयूवी मूल्यांकन, ISO9001:2008 |
| भुगतान | अग्रिम में टी/टी, एल/सी नजर में, वेस्टर्न यूनियन, पेपैल, एस्क्रो, |
| पैकेट | पहले प्लास्टिक बैग, फिर अंदर, प्लाइवुड केस बाहर |
| अनुसूची 10एस लाइट एनपीएस | अनुसूची 40एस मानक एनपीएस | ||||||||||||||||
| पाइप का आकार नाम मात्र का | घेरे के बाहर | केंद्र से आमने सामने | दीवार की मोटाई | व्यास के अंदर | लगभग।वजन पाउंड/किग्रा में। | दीवार की मोटाई | व्यास के अंदर | लगभग।वजन पाउंड/किग्रा में। | |||||||||
| में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | lb | किलोग्राम | में | मिमी | में | मिमी | lb | किलोग्राम |
| 1/2″ | 15 | 0.84 | 21.34 | 0.63 | 15.88 | 0.08 | 2.11 | 0.67 | 17.12 | 0.04 | 0.02 | 0.11 | 2.77 | 0.62 | 15.80 | 0.05 | 0.02 |
| 3/4″ | 20 | 1.05 | 26.67 | 0.44 | 11.11 | 0.08 | 2.11 | 0.88 | 22.45 | 0.04 | 0.02 | 0.11 | 2.87 | 0.82 | 20.93 | 0.05 | 0.02 |
| 1″ | 25 | 1.32 | 33.40 | 0.88 | 22.23 | 0.11 | 2.77 | 1.10 | 27.86 | 0.11 | 0.05 | 0.13 | 3.38 | 1.05 | 26.64 | 0.14 | 0.06 |
| 1-1/4″ | 32 | 1.66 | 42.16 | 1.00 | 25.40 | 0.11 | 2.77 | 1.44 | 36.63 | 0.14 | 0.06 | 0.14 | 3.56 | 1.38 | 35.05 | 0.22 | 0.10 |
| 1-1/2″ | 40 | 1.90 | 48.26 | 1.13 | 28.58 | 0.11 | 2.77 | 1.68 | 42.72 | 0.22 | 0.10 | 0.15 | 3.68 | 1.61 | 40.89 | 0.28 | 0.13 |
| 2″ | 50 | 2.38 | 60.33 | 1.38 | 34.93 | 0.11 | 2.77 | 2.16 | 54.79 | 0.32 | 0.15 | 0.15 | 3.91 | 2.07 | 52.50 | 0.50 | 0.23 |
| 2-1/2″ | 65 | 2.88 | 73.03 | 1.75 | 44.45 | 0.12 | 3.05 | 2.64 | 66.93 | 0.61 | 0.28 | 0.20 | 5.16 | 2.47 | 62.71 | 0.97 | 0.44 |
| 3″ | 80 | 3.50 | 88.90 | 2.00 | 50.80 | 0.12 | 3.05 | 3.26 | 82.80 | 0.79 | 0.36 | 0.22 | 5.49 | 3.07 | 77.93 | 1.36 | 0.62 |
| 3-1/2″ | 90 | 4.00 | 101.60 | 2.25 | 57.15 | 0.12 | 3.05 | 3.76 | 95.50 | 0.95 | 0.43 | 0.23 | 5.74 | 3.55 | 90.12 | 1.79 | 0.81 |
| 4″ | 100 | 4.50 | 114.30 | 2.50 | 63.50 | 0.12 | 3.05 | 4.26 | 108.20 | 1.36 | 0.62 | 0.24 | 6.02 | 4.03 | 102.26 | 2.63 | 1.19 |
| 5″ | 125 | 5.56 | 141.30 | 3.13 | 79.38 | 0.13 | 3.40 | 5.30 | 134.49 | 2.29 | 1.04 | 0.26 | 6.55 | 5.05 | 128.19 | 4.33 | 1.96 |
| 6″ | 150 | 6.63 | 168.28 | 3.75 | 95.25 | 0.13 | 3.40 | 6.36 | 161.47 | 3.43 | 1.56 | 0.28 | 7.11 | 6.07 | 154.05 | 6.86 | 3.11 |
| 8″ | 200 | 8.63 | 219.08 | 5.00 | 127.00 | 0.15 | 3.76 | 8.33 | 211.56 | 6.75 | 3.06 | 0.32 | 8.18 | 7.98 | 202.72 | 13.50 | 6.12 |
| 10″ | 250 | 10.75 | 273.05 | 6.25 | 158.75 | 0.17 | 4.19 | 10.42 | 264.67 | 12.50 | 5.67 | 0.37 | 9.27 | 10.02 | 254.51 | 24.50 | 11.11 |
| 12″ | 300 | 12.75 | 323.85 | 7.50 | 190.50 | 0.18 | 4.57 | 12.39 | 314.71 | 17.00 | 7.71 | 0.38 | 9.53 | 12.00 | 304.80 | 37.50 | 17.01 |
| 14″ | 350 | 14.00 | 355.60 | 8.75 | 222.25 | 0.19 | 4.78 | 13.62 | 346.05 | 23.00 | 10.43 | 0.38 | 9.53 | 13.25 | 336.55 | 44.50 | 20.18 |
| 16″ | 400 | 16.00 | 406.40 | 10.00 | 254.00 | 0.19 | 4.78 | 15.62 | 396.85 | 30.00 | 13.61 | 0.38 | 9.53 | 15.25 | 387.35 | 58.00 | 26.30 |
| 18″ | 450 | 18.00 | 457.20 | 11.25 | 285.75 | 0.19 | 4.78 | 17.62 | 447.65 | 38.00 | 17.23 | 0.38 | 9.53 | 17.25 | 438.15 | 75.00 | 34.01 |
| 20″ | 500 | 20.00 | 508.00 | 12.50 | 317.50 | 0.22 | 5.54 | 19.56 | 496.93 | 63.00 | 28.57 | 0.38 | 9.53 | 19.25 | 488.95 | 94.00 | 42.63 |
| 24″ | 600 | 24.00 | 609.60 | 15.00 | 381.00 | 0.25 | 6.35 | 23.50 | 596.90 | 89.00 | 40.36 | 0.38 | 9.53 | 23.25 | 590.55 | 133.00 | 60.32 |
| अनुसूची 10एस लाइट एनपीएस | अनुसूची 40एस मानक एनपीएस | ||||||||||||||||
| पाइप का आकार नाम मात्र का | घेरे के बाहर | केंद्र से आमने सामने | व्यास के अंदर | दीवार की मोटाई | लगभग।Wt.पाउंड/किग्रा में। | व्यास के अंदर | दीवार की मोटाई | लगभग।वजन पाउंड/किग्रा में। | |||||||||
| में | मिमी | में | मिमी | में | मिमी | में | मिमी | में | मिमी | lb | किलोग्राम | में | मिमी | में | मिमी | lb | किलोग्राम |
| 1/2″ | 15 | 0.84 | 21.34 | 1.50 | 38.10 | 0.67 | 17.12 | 0.08 | 2.11 | 0.08 | 0.04 | 0.62 | 15.80 | 0.11 | 2.77 | 0.10 | 0.05 |
| 3/4″ | 20 | 1.05 | 26.67 | 1.13 | 28.58 | 0.88 | 22.45 | 0.08 | 2.11 | 0.09 | 0.04 | 0.82 | 20.93 | 0.11 | 2.87 | 0.11 | 0.05 |
| 1″ | 25 | 1.32 | 33.40 | 1.50 | 38.10 | 1.10 | 27.86 | 0.11 | 2.77 | 0.17 | 0.08 | 1.05 | 26.64 | 0.13 | 3.38 | 0.20 | 0.09 |
| 1-1/4″ | 32 | 1.66 | 42.16 | 1.88 | 47.63 | 1.44 | 36.63 | 0.11 | 2.77 | 0.29 | 0.13 | 1.38 | 35.05 | 0.14 | 3.56 | 0.32 | 0.15 |
| 1-1/2″ | 40 | 1.90 | 48.26 | 2.25 | 57.15 | 1.68 | 42.72 | 0.11 | 2.77 | 0.39 | 0.18 | 1.61 | 40.89 | 0.15 | 3.68 | 0.50 | 0.23 |
| 2″ | 50 | 2.38 | 60.33 | 3.00 | 76.20 | 2.16 | 54.79 | 0.11 | 2.77 | 0.65 | 0.29 | 2.07 | 52.50 | 0.15 | 3.91 | 0.89 | 0.40 |
| 2-1/2″ | 65 | 2.88 | 73.03 | 3.75 | 95.25 | 2.64 | 66.93 | 0.12 | 3.05 | 1.08 | 0.49 | 2.47 | 62.71 | 0.20 | 5.16 | 1.72 | 0.78 |
| 3″ | 80 | 3.50 | 88.90 | 4.50 | 114.30 | 3.26 | 82.80 | 0.12 | 3.05 | 1.54 | 0.70 | 3.07 | 77.93 | 0.22 | 5.49 | 2.75 | 1.25 |
| 3-1/2″ | 90 | 4.00 | 101.60 | 5.25 | 133.35 | 3.76 | 95.50 | 0.12 | 3.05 | 2.14 | 0.97 | 3.55 | 90.12 | 0.23 | 5.74 | 3.57 | 1.62 |
| 4″ | 100 | 4.50 | 114.30 | 6.00 | 152.40 | 4.26 | 108.20 | 0.12 | 3.05 | 2.72 | 1.23 | 4.03 | 102.26 | 0.24 | 6.02 | 5.26 | 2.39 |
| 5″ | 125 | 5.56 | 141.30 | 7.50 | 190.50 | 5.30 | 134.49 | 0.13 | 3.40 | 4.58 | 2.08 | 5.05 | 128.19 | 0.26 | 6.55 | 8.65 | 3.92 |
| 6″ | 150 | 6.63 | 168.28 | 9.00 | 228.60 | 6.36 | 161.47 | 0.13 | 3.40 | 6.86 | 3.11 | 6.07 | 154.05 | 0.28 | 7.11 | 13.75 | 6.24 |
| 8″ | 200 | 8.63 | 219.08 | 12.00 | 304.80 | 8.33 | 211.56 | 0.15 | 3.76 | 13.50 | 6.12 | 7.98 | 202.72 | 0.32 | 8.18 | 27.00 | 12.24 |
| 10″ | 250 | 10.75 | 273.05 | 15.00 | 381.00 | 10.42 | 264.67 | 0.17 | 4.19 | 25.00 | 11.34 | 10.02 | 254.51 | 0.37 | 9.27 | 48.50 | 22.00 |
| 12″ | 300 | 12.75 | 323.85 | 18.00 | 457.20 | 12.39 | 314.71 | 0.18 | 4.57 | 34.00 | 15.42 | 12.00 | 304.80 | 0.38 | 9.53 | 75.00 | 34.01 |
| 14″ | 350 | 14.00 | 355.60 | 21.00 | 533.40 | 13.62 | 346.05 | 0.19 | 4.78 | 46.00 | 20.86 | 13.25 | 336.55 | 0.38 | 9.53 | 89.00 | 40.36 |
| 16″ | 400 | 16.00 | 406.40 | 24.00 | 609.60 | 15.62 | 396.85 | 0.19 | 4.78 | 60.00 | 27.21 | 15.25 | 387.35 | 0.38 | 9.53 | 116.00 | 52.61 |
| 18″ | 450 | 18.00 | 457.20 | 27.00 | 685.80 | 17.62 | 447.65 | 0.19 | 4.78 | 75.00 | 34.01 | 17.25 | 438.15 | 0.38 | 9.53 | 154.00 | 69.84 |
| 20″ | 500 | 20.00 | 508.00 | 30.00 | 762.00 | 19.56 | 496.93 | 0.22 | 5.54 | 126.00 | 57.14 | 19.25 | 488.95 | 0.38 | 9.53 | 189.00 | 85.71 |
| 24″ | 600 | 24.00 | 609.60 | 36.00 | 914.40 | 23.50 | 596.90 | 0.25 | 6.35 | 177.00 | 80.27 | 23.25 | 590.55 | 0.38 | 9.53 | 265.00 | 120.18 |
संकुल वितरण
