| ब्रांड नाम: | LIHUA |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | US dollar $30/pc--US dollar $180/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 5000 पीसी प्रति माह |
UNS R50400 जीआर।2 डीआईएन 3.7035 जाली टाइटेनियम फेंग अंधा निकला हुआ किनारा बीएल एफ 2 150 # 300 # 600 #
बीएल निकला हुआ किनारा भी अंधा निकला हुआ किनारा के रूप में जाना जाता है।यह निकला हुआ किनारा का एक कनेक्शन रूप है।यह वास्तव में बीच में एक छेद के बिना निकला हुआ किनारा है।इसका एक कार्य पाइपलाइन के अंत को अवरुद्ध करना है, और दूसरा रखरखाव के दौरान पाइपलाइन में मलबे को हटाने की सुविधा प्रदान करना है।जहां तक अवरोधक प्रभाव का संबंध है, इसका प्रभाव कैप और प्लग के समान है।लेकिन प्लग को अलग करने का कोई तरीका नहीं है, जबकि बाइंड निकला हुआ किनारा बोल्ट के साथ तय किया गया है, जो जुदा करने के लिए बहुत सुविधाजनक है।
उत्पाद का नाम: टाइटेनियम अंधा निकला हुआ किनारा
मानक: एएनएसआई / एएसएमई बी 16.5
सामग्री: Gr1 Gr2 Gr5 Gr7 Gr12
आवेदन: रासायनिक उद्योग
इकाई मूल्य: $25usd/pc-$85usd/pc
सीलिंग सतह: आरएफ, एफएफ, टीजी, आरजे इत्यादि।
आकार: एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000)
दबाव: 150#-2500#
सतह: पॉलिश >
तकनीक: जाली और सीएनसी मशीन
निरीक्षण: यूटी% पीटी%<br/>
प्रमाणपत्र: ISO9001, टीयूवी आदि।
टाइटेनियम बीएल निकला हुआ किनारा के सभी गुणवत्ता परीक्षण:
दृश्य परीक्षण (वीटी)
अल्ट्रासोनिक परीक्षण (यूटी)
रेडियोग्राफिक परीक्षण (आरटी)
चुंबकीय कण परीक्षण (एमटी)
प्रवेश परीक्षण/डाई प्रवेश (पीटी)
एड़ी वर्तमान परीक्षण (ईटी)
ध्वनिक उत्सर्जन (एई)

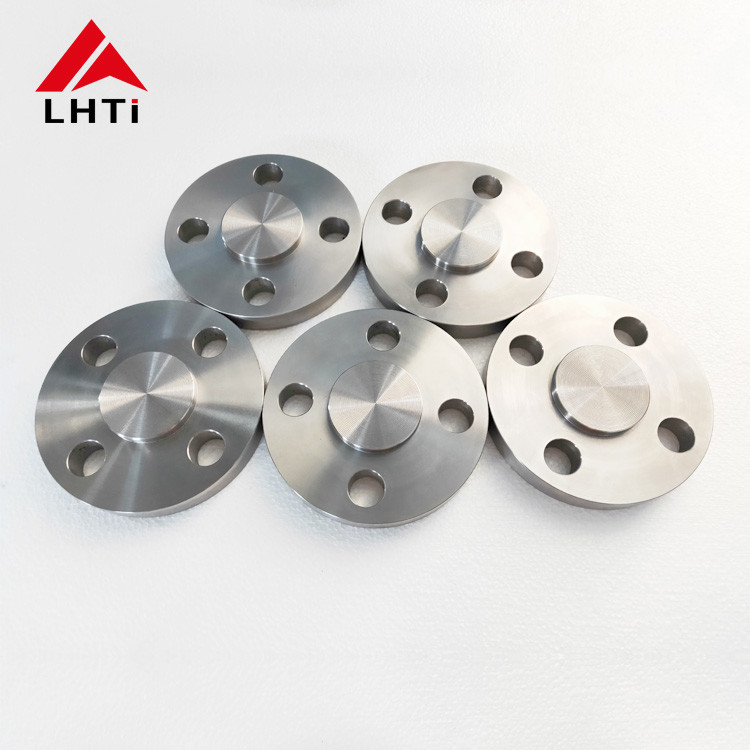

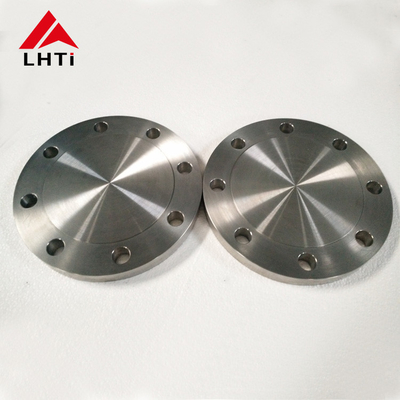

टाइटेनियम बीएल निकला हुआ किनारा की विस्तृत छवि:
| टाइटेनियम अंधा निकला हुआ किनारा कक्षा 150 | ||||||
| नाम।पाइप का आकार | निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | उठा हुआ चेहरा दीया। | छिद्रों की संख्या | दीया।बोल्ट का | दीया।बोल्ट सर्कल का |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 1 1 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| टाइटेनियम ब्लाइंड फ्लैंज क्लास 300 | ||||||
| नाम।पाइप का आकार | निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | उठा हुआ चेहरा दीया। | छिद्रों की संख्या | दीया।बोल्ट का | दीया।बोल्ट सर्कल का |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
