उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LIHUA
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: एलएच-डब्ल्यूएन
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 टुकड़े
मूल्य: US dollar $25/pc--US dollar $85/pc
पैकेजिंग विवरण: निर्यात के लिए प्लाईवुड बॉक्स में निहित फोम द्वारा लपेटा गया
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 50000 पीसी
प्रोडक्ट का नाम: |
टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा |
मानक: |
एएसएमई बी16.5 |
सामग्री: |
जीआर1, जीआर2, जीआर5, जीआर7, जीआर12 |
आवेदन पत्र: |
रासायनिक उद्योग |
सील सतह: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
आकार: |
एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#-2500# |
सतह: |
पॉलिश |
तकनीक: |
जाली और सीएनसी मशीनी |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
प्रोडक्ट का नाम: |
टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा |
मानक: |
एएसएमई बी16.5 |
सामग्री: |
जीआर1, जीआर2, जीआर5, जीआर7, जीआर12 |
आवेदन पत्र: |
रासायनिक उद्योग |
सील सतह: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
आकार: |
एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#-2500# |
सतह: |
पॉलिश |
तकनीक: |
जाली और सीएनसी मशीनी |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |

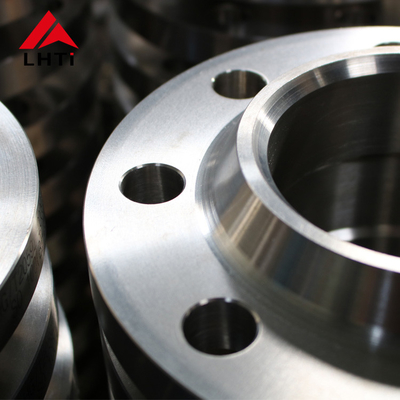

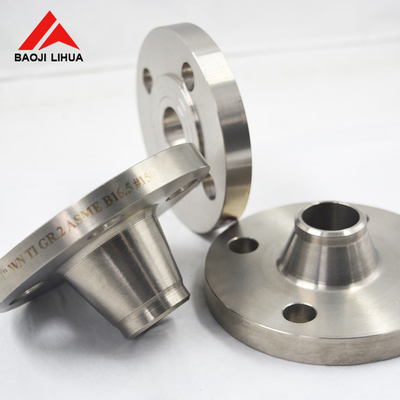

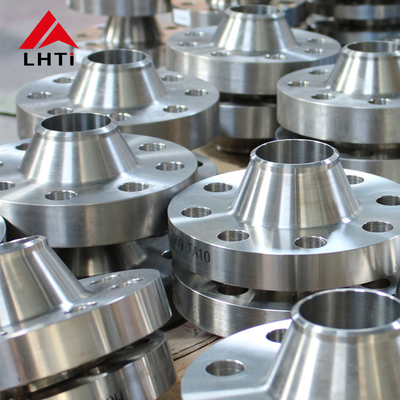

डब्ल्यूएन टाइटेनियम फ्लैंगेस
टाइटेनियम निकला हुआ किनारा शुद्ध टाइटेनियम या टाइटेनियम मिश्र धातु से बना एक हिस्सा है, जो पाइप को पाइप से और पाइप के अंत तक जोड़ता है।
उत्पाद का नाम: डब्ल्यूएन टाइटेनियम फ्लैंगेस
मानक: एएनएसआई / एएसएमई बी 16.5
सामग्री: Gr1 Gr2 Gr5 Gr7 Gr12
इकाई मूल्य: $25usd/pc-$85usd/pc
सीलिंग सतह: आरएफ, एफएफ, टीजी, आरजे आदि।
आकार: एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000)
दबाव: 150#-2500#
सतह: पॉलिश
तकनीक: जाली और सीएनसी मशीनी
निरीक्षण: यूटी% पीटी%
प्रमाणपत्र: आईएसओ 9 001, टीयूवी इत्यादि।
वेल्ड गर्दन टाइटेनियम निकला हुआ किनारा और टाइटेनियम निकला हुआ किनारा पर पर्ची के बीच अंतर
1. विभिन्न वेल्डिंग रूप: गर्दन फ्लैट वेल्डेड टाइटेनियम निकला हुआ किनारा पाइप और टाइटेनियम निकला हुआ किनारा का वेल्डिंग रूप पट्टिका वेल्डिंग है, जबकि गर्दन बट वेल्डेड निकला हुआ किनारा और पाइप का वेल्डिंग रूप परिधि वेल्डिंग है;
2. विभिन्न सामग्री: गर्दन वाले फ्लैट वेल्डिंग निकला हुआ किनारा की सामग्री सामान्य टाइटेनियम प्लेट से बनी होती है, जिसकी मोटाई आवश्यकताओं को पूरा करती है, जबकि गर्दन वाले बट वेल्डिंग निकला हुआ किनारा की सामग्री ज्यादातर टाइटेनियम फोर्जिंग से मशीनीकृत होती है;
3. नाममात्र दबाव अलग है: गर्दन वाले फ्लैट वेल्डिंग निकला हुआ किनारा का नाममात्र दबाव है: 0.6---4.0MPa, और गर्दन बट वेल्डिंग निकला हुआ किनारा का नाममात्र दबाव है: 1--25MPa;
4. एक अन्य बिंदु यह है कि गर्दन वाले बट-वेल्डेड निकला हुआ किनारा और कनेक्शन पाइप के बीच वेल्डिंग सीम टाइप बी सीम से संबंधित है, और गर्दन वाले फ्लैट-वेल्डेड निकला हुआ किनारा और कनेक्शन पाइप के बीच वेल्डिंग सीम टाइप सी सीम से संबंधित है।और वेल्डिंग के बाद गैर-विनाशकारी परीक्षण अलग है;
5. गर्दन वाले फ्लैट वेल्डिंग निकला हुआ किनारा और गर्दन वाले बट वेल्डिंग निकला हुआ किनारा को इच्छानुसार बदला नहीं जा सकता है।एक निर्माण के दृष्टिकोण से, नेक्ड फ्लैट वेल्डिंग निकला हुआ किनारा (SO, स्लिप ऑन का संक्षिप्त नाम है) में एक बड़ा आंतरिक व्यास होता है, जिसका अर्थ है कि वजन हल्का है और लागत कम है।250 मिमी से अधिक के नाममात्र व्यास के साथ नेक बट वेल्डिंग फ्लैंग्स (WN वेल्डिंग नेक का संक्षिप्त नाम है) का परीक्षण करने की आवश्यकता है, और SO फ्लैंग्स को परीक्षण करने की आवश्यकता नहीं है, इसलिए लागत कम है।
डब्ल्यूएन टाइटेनियम निकला हुआ किनारा का कनेक्शन:
टाइटेनियम निकला हुआ किनारा पर छेद हैं, और बोल्ट दो फ्लैंग्स को कसकर जुड़े हुए हैं।फ्लैंगेस को गास्केट से सील कर दिया जाता है।निकला हुआ किनारा पाइप फिटिंग फ्लैंग्स के साथ पाइप फिटिंग को संदर्भित करता है।
इसे कास्टिंग द्वारा बनाया जा सकता है, या इसे स्क्रू कनेक्शन या वेल्डिंग द्वारा बनाया जा सकता है।निकला हुआ किनारा कनेक्शन में फ्लैंगेस की एक जोड़ी, एक गैसकेट, कई बोल्ट और नट होते हैं।गैस्केट को दो फ्लैंग्स की सीलिंग सतहों के बीच रखा गया है।अखरोट को कसने के बाद, गैसकेट सतह पर विशिष्ट दबाव एक निश्चित मूल्य तक पहुंच जाता है और सीलिंग सतह की असमानता को विकृत और भर देता है ताकि कनेक्शन तंग और रिसाव-सबूत हो।
विवरण चित्र
अनुप्रयोग
उत्पादन की प्रक्रिया
हमारी फैक्टरी
भंडार
गुणवत्ता जांच
पैकेजिंग
