उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001-2015
मॉडल संख्या: नली
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 किलो
मूल्य: $20--$29/pcs
पैकेजिंग विवरण: स्पंज रैप या प्लास्टिक बैग के अंदर, प्लाईवुड केस बाहर की तरह,
प्रसव के समय: 15 कार्यदिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5ton प्रति माह
श्रेणी: |
जीआर 12 |
बाहरी व्यास: |
ओडी25.4 मिमी |
सामग्री: |
Ti-0.3Mo-0.8 Ni |
मानक: |
एएसटीएम बी338 |
लंबाई: |
अधिकतम 12000 मिमी |
बाहरी व्यास: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm आदि |
दीवार की मोटाई:: |
0.5-3.0 मिमी |
टाइप: |
वेल्डेड / निर्बाध |
आवेदन पत्र: |
हीट एक्सचेंजर, रासायनिक उद्योग आदि। |
तकनीक: |
लुढ़का |
MOQ: |
100 किलो |
श्रेणी: |
जीआर 12 |
बाहरी व्यास: |
ओडी25.4 मिमी |
सामग्री: |
Ti-0.3Mo-0.8 Ni |
मानक: |
एएसटीएम बी338 |
लंबाई: |
अधिकतम 12000 मिमी |
बाहरी व्यास: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm आदि |
दीवार की मोटाई:: |
0.5-3.0 मिमी |
टाइप: |
वेल्डेड / निर्बाध |
आवेदन पत्र: |
हीट एक्सचेंजर, रासायनिक उद्योग आदि। |
तकनीक: |
लुढ़का |
MOQ: |
100 किलो |
हीट एक्सचेंजर ट्यूब OD25.4mm OD19.05mm ASTM B338 टाइटेनियम पाइप
1. टाइटेनियम ट्यूब तकनीकी आवश्यकताएँ
एएसटीएम बी338 कंडेनसर और हीट एक्सचेंजर्स के लिए निर्बाध और वेल्डेड टाइटेनियम और टाइटेनियम मिश्र धातु ट्यूब
ASTM B338 सतह कंडेनसर, बाष्पीकरण करने वालों और हीट एक्सचेंजर्स के लिए 28 ग्रेड के सीमलेस और वेल्डेड टाइटेनियम मिश्र धातु ट्यूबों को कवर करता है।
| मानक | एएसटीएम बी338, एएसएमई एसबी338 |
| नियमित ग्रेड | ग्रेड 1 ग्रेड 2 |
| बाहरी व्यास | 12.7 मिमी 15 मिमी 17 मिमी 19 मिमी 25.4 मिमी 31 मिमी आदि। |
| दीवार की मोटाई | 0.9 मिमी / 1.0 मिमी / 1.2 मिमी / 1.5 मिमी |
| लंबाई | 3000 - 6000 मिमी या अन्य किफायती लंबाई |
| खत्म करना | पॉलिश, एपी (एनील्ड एंड पिकल्ड), बीए (ब्राइट एंड एनील्ड), एमएफ |
| प्रपत्र | सीधे टाइटेनियम पाइप, कुंडलित टाइटेनियम ट्यूब |
| टाइप | निर्बाध, ईआरडब्ल्यू, ईएफडब्ल्यू, वेल्डेड, फैब्रिकेटेड |
| समाप्त | प्लेन एंड, बेवेल्ड एंड, ट्रेडेड |
| अंकन | मानक, ग्रेड, आयुध डिपो, मोटाई, लंबाई, गर्मी संख्या (या ग्राहक के अनुरोध के अनुसार।) |
| आवेदन पत्र | तेल ट्यूब, गैस ट्यूब, द्रव ट्यूब, बॉयलर और हीट एक्सचेंजर |
| मूल्य वर्धित सेवा |
आवश्यक आकार और लंबाई के अनुसार ड्रा और विस्तार, पोलिश (इलेक्ट्रो और वाणिज्यिक) एनील्ड और अचार झुकने, मशीनिंग आदि। |
| परीक्षण प्रमाणपत्र | मिल टेस्ट सर्टिफिकेट EN 10204/3.1, TPI रिपोर्ट, EN10204/3.2 |
2. हीट एक्सचेंजर ट्यूब आवेदन
रासायनिक संरचना (डब्ल्यूटी%)
| एएसटीएम नं। | फ़े मैक्स | हे मैक्स | एन मैक्स | सी मैक्स | एच मैक्स | पी.डी. | अली | बाली |
| ग्रेड 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | ती |
| ग्रेड 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | ती |
भौतिक गुण (न्यूनतम)
| एएसटीएम ग्रेड | मिश्र धातु संरचना | तन्यता ताकत | नम्य होने की क्षमता | बढ़ाव न्यूनतम% | ||
| केएसआई | एमपीए | केएसआई | एमपीए | |||
| ग्रेड 1 | असंबद्ध तिवारी ("शुद्ध") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| ग्रेड 2 | असंबद्ध तिवारी ("शुद्ध") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
टाइटेनियम ट्यूब गुणवत्ता निरीक्षण:
यूटी, पीटी, हाइड्रोडैटिक टेस्ट, एडी करंट इंस्पेक्शन, केमिकल कंपोजिशन इंस्पेक्शन, डायमेंशन इंस्पेक्शन,
तन्यता परीक्षण, रेडियोग्राफिक निरीक्षण, मोटाई निरीक्षण, पीएमआई निरीक्षण
हीट एक्सचेंजर में प्रयुक्त टाइटेनियम पाइप / टाइटेनियम ट्यूब:
3. टाइटेनियम मिश्र धातु पाइप विनिर्देश:
| श्रेणी | एन(%) | सी(%) | एच(%) | फ़े (%) | हे (%) | ती | अन्य, अधिकतम |
| 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | बाली | 0.4 |
| 2 | 0.03 | 0.08 | 0.015 | ≤0.30 | 0.25 | बाली | 0.4 |
| श्रेणी | तन्य शक्ति (मिनट) | यील्ड स्ट्रेंथ (0.2% ऑफ़सेट)) | बढ़ाव (%) | ||||
| केएसआई | एमपीए | मिनट | मैक्स | ||||
| केएसआईओ | एमपीए | केएसआईओ | एमपीए | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | 24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | 20 |
| प्रोडक्ट का नाम | हीट एक्सचेंजर ट्यूब टाइटेनियम ट्यूब/पाइप |
| सामग्री | टाइटेनियम (जीआर 2) |
| प्रमाणपत्र | ISO9001:2015, टीयूवी, EN10204.3.1 |
| मानक | एएसटीएम बी338 |
| आकार |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm या ग्राहक की आवश्यकता के अनुसार। |
| टेकनीक | लुढ़का |
| दर्जा | एनील्ड (एम) |
| टाइप |
हीट एक्सचेंजर के लिए निर्बाध टाइटेनियम ट्यूब,ऑटोमोबाइल के लिए टाइटेनियम निकास ट्यूब, टाइटेनियम कॉइल ट्यूब वेल्डेड टाइटेनियम ट्यूब, |
| आवेदन पत्र |
1) बिजली और रासायनिक संयंत्र 2) मोटर वाहन घटक 3)खेल 4)समुद्री जंग |
| सतह |
एसिड अचार बनाना, सीएनसी खराद सतह। |
4.टाइटेनियम ट्यूब उत्पादन प्रक्रिया

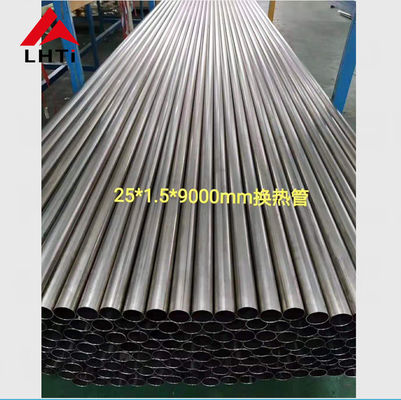

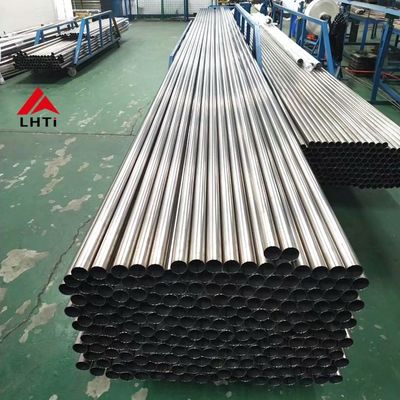

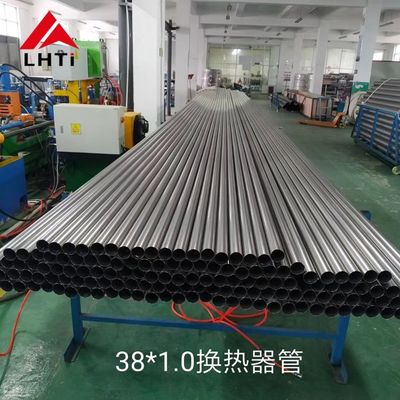

5. कार्यशाला में विवरण चित्र
|
सामग्री श्रेणी |
दर्जा | प्रसंस्करण | ओडी (मिमी) | दीवार मोटाई (मिमी) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
जीआर1 जीआर2 Gr7 Gr12 |
annealed (एम) |
ठंडी स्थिति में लपेटा गया | 10-15 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - |
| 15-20 | - | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 20-30 | - | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 30-40 | - | - | - | - | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 40-50 | - | - | - | - | मैं | मैं | मैं | मैं | - | - | - | ||||
| 50-60 | - | - | - | - | - | मैं | मैं | मैं | मैं | मैं | - | - | |||
| 60-80 | - | - | - | - | - | - | मैं | मैं | मैं | मैं | मैं | मैं | |||
| वेल्डेड | 16 | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | - | ||
| 19 | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | |||
| 25,27 | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | |||
| 31,32,33 | - | - | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| 38 | - | - | - | - | - | मैं | मैं | मैं | - | - | - | - | |||
| 50 | - | - | - | - | - | - | मैं | मैं | - | - | - | - | |||
| 63 | - | - | - | - | - | - | मैं | मैं | - | - | - | - | |||
| वेल्डेड-रोल्ड | 6-10 | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | ||
| ﹥10-15 | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | |||
| 15-20 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| 20-25 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| ﹥25-30 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| नोट: "○" उन विशिष्टताओं को इंगित करता है जिनका उत्पादन किया जा सकता है | |||||||||||||||
एएसटीएम बी338 टाइटेनियम ट्यूब
उपयोग किया गया:हीट एक्सचेंजर, कंडेनसर और विभिन्न दबाव वाहिकाओं
दीवार की मोटाई: 0.5 मिमी से 4.5 मिमी
लंबाई: 3000 मिमी / 6000 मिमी और अधिक से 9000 मिमी
बाहरी व्यास: 10 मिमी से 114 मिमी
दीवार मोटाई सहिष्णुता: +/- 10%
लंबाई सहिष्णुता: +3.2 मिमी
6. ASME SB388 टेस्ट नीचे के रूप में
हम टीआई सीमलेस और वेल्डेड ट्यूबों के लिए निम्नलिखित परीक्षण प्रदान करते हैं:
| रासायनिक संरचना | दृश्य निरीक्षण | अल्ट्रासोनिक परीक्षण | वर्तमान परीक्षण |
| चपटा परीक्षण | चपटा परीक्षण | वायवीय परीक्षण | हीड्रास्टाटिक परीक्षण |
| लचीला | पैदावार | कठोरता | बढ़ाव |
7. टाइटेनियम मिश्र धातु ट्यूब आपूर्तिकर्ता से संपर्क करने के लिए स्वतंत्र महसूस करें
