उत्पाद विवरण
उत्पत्ति के प्लेस: चीन, शानक्सी, बाओजी (चीन की टाइटेनियम घाटी)
ब्रांड नाम: LHTi
प्रमाणन: ISO9001:2015
मॉडल संख्या: डब्ल्यूएन
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: $35 / pc
पैकेजिंग विवरण: मानक निर्यात पैकिंग: फोम और ईपीई के अंदर और प्लाईवुड मामले की रक्षा करना।
प्रसव के समय: 10-15 दिन
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, डी/ए, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 100000 पीसी
सामग्री: |
टाइटेनियम Gr2 Gr5 Gr7 |
टाइप: |
WN (वेल्ड गर्दन निकला हुआ किनारा) |
मानक: |
एएसएमई/एएसटीएम बी16.5 |
कक्षा: |
CL150 |
आकार: |
2" Sch.20s |
गुणवत्ता परीक्षण: |
यूटी, पीटी आदि |
MOQ: |
1 पीसी |
थर्ड पार्टी टेस्ट: |
टीयूवी, एसजीएस, बीवी आदि |
प्रोडक्ट का नाम: |

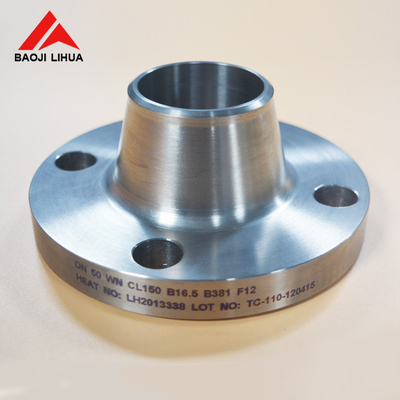

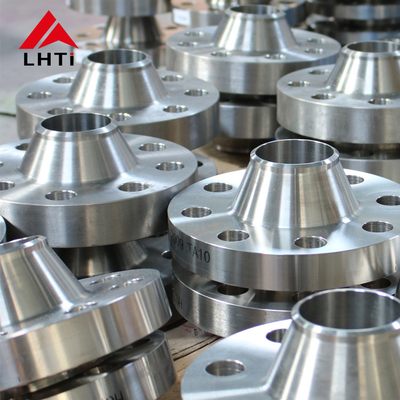

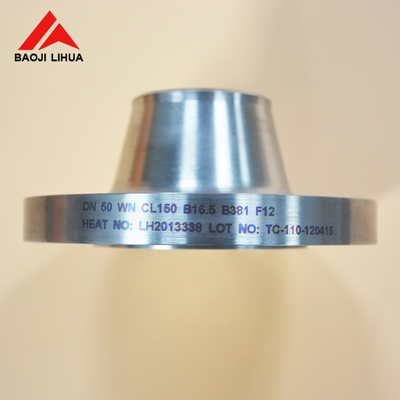

Gr2 Gr7 Gr12 WN टाइटेनियम वेल्ड नेक फ्लैंग्स को कम करने वाली पाइप फिटिंग 2 "Sch.20s क्लास 300 |
सामग्री: |
टाइटेनियम Gr2 Gr5 Gr7 |
टाइप: |
WN (वेल्ड गर्दन निकला हुआ किनारा) |
मानक: |
एएसएमई/एएसटीएम बी16.5 |
कक्षा: |
CL150 |
आकार: |
2" Sch.20s |
गुणवत्ता परीक्षण: |
यूटी, पीटी आदि |
MOQ: |
1 पीसी |
थर्ड पार्टी टेस्ट: |
टीयूवी, एसजीएस, बीवी आदि |
प्रोडक्ट का नाम: |
Gr2 Gr7 Gr12 WN टाइटेनियम वेल्ड नेक फ्लैंग्स को कम करने वाली पाइप फिटिंग 2 "Sch.20s क्लास 300 |
एएसएमई टाइटेनियम फ्लैंगेस
टाइटेनियम निकला हुआ किनारा शाफ्ट और शाफ्ट को जोड़ने वाला एक हिस्सा है और इसका उपयोग पाइप के सिरों के बीच कनेक्शन के लिए किया जाता है।इसका उपयोग दो उपकरणों के बीच कनेक्शन के लिए उपकरणों के इनलेट और आउटलेट पर फ्लैंग्स के लिए भी किया जाता है, जैसे कि रेड्यूसर निकला हुआ किनारा।निकला हुआ किनारा कनेक्शन या निकला हुआ किनारा संयुक्त एक अलग करने योग्य कनेक्शन को संदर्भित करता है जिसमें फ्लैंग्स, गास्केट और बोल्ट संयुक्त सीलिंग संरचनाओं के एक सेट के रूप में एक दूसरे से जुड़े होते हैं।पाइप फ्लैंग्स पाइपलाइन स्थापना में पाइपलाइनों के लिए उपयोग किए गए फ्लैंग्स को संदर्भित करता है, और उपकरण पर उपयोग किए जाने पर उपकरण के इनलेट और आउटलेट फ्लैंग्स को संदर्भित करता है।फ्लैंग्स पर छेद होते हैं और बोल्ट दो फ्लैंग्स को कसकर जोड़ते हैं।फ्लैंगेस को गास्केट के साथ सील कर दिया जाता है।
प्रोडक्ट का नाम:टाइटेनियम वेल्डिंग गर्दन Flanges
निकला हुआ किनारा प्रकार:डब्ल्यूएन
आकार:1/2 "~ 80"
कक्षा:कक्षा 150 कक्षा 300 वर्ग 600 कक्षा 900 कक्षा 1500
सामग्री:GR1 GR2 GR7 GR11 GR12 (F2 F7 F11 F12)
मानक:एएनएसआई बी16.5 एएसटीएम बी381
तकनीक:जाली, सीएनसी मशीनी
यूनिट मूल्य:$5.9-$269/pc (विशिष्ट मूल्य उत्पादों पर निर्भर करता है)
विभिन्न टाइटेनियम का उपयोग:
(1) जीआर 1 का उपयोग ड्राइंग भागों में इसके अच्छे बढ़ाव और उत्कृष्ट संक्षारण-प्रतिरोध के लिए किया जा सकता है।
(2) जीआर 2 सबसे व्यापक रूप से इस्तेमाल किया जाने वाला वाणिज्यिक शुद्ध टाइटेनियम है।
(3) जीआर 3 का उपयोग लगभग दबाव वाहिकाओं में किया जाता है।
(4) जीआर 4 का उपयोग कुछ सहायक भागों और बन्धन के टुकड़ों के लिए किया जा सकता है, लेकिन जटिल आकार बनाने के लिए इसे 300 डिग्री सेल्सियस की आवश्यकता होती है।
(5) जीआर 5 मिश्र धातु अपने व्यापक यांत्रिक और रासायनिक गुणों के कारण सबसे व्यापक रूप से इस्तेमाल किया जाने वाला टाइटेनियम मिश्र धातु है।
(6) जीआर 7 मिश्र धातु सीपी टाइटेनियम में थोड़ा पैलेडियम जोड़ते हैं और इसमें सबसे उत्कृष्ट संक्षारण प्रतिरोध होता है, निश्चित रूप से लागत अधिक होती है।
(7) Gr9(Ti-3Al-2.5V) मिश्र धातु गोल्फ क्लबों और साइकिल बीमों में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला मिश्र धातु है।
(8) जीआर 23 मिश्र धातु, ईएलआई (अतिरिक्त कम अंतरालीय), चिकित्सा उद्योग में उपयोग किया जा सकता है।
| टाइटेनियम वेल्ड गर्दन निकला हुआ किनाराकक्षा 150 | ||||||||||
| नामपाइप आकार | निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | हब दीया।आधार पर | उठाया चेहरा दीया। | हब दीया।वेल्ड प्वाइंट पर | नहीं। का छेद | दीया। का बोल्ट | दीया।का ठीक वृत्त | सुराख दीया। | लंबाई हब के माध्यम से |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3 / 8 | 0.84 | 4 | 1/2 | 2-3 / 8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1 / 2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3 / 4 | 0.82 | 2-1/16 |
| 1 | 4-1 / 4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1 / 8 | 1.05 | 2-3/16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5/16 | 2-1 / 2 | 1.66 | 4 | 1/2 | 3-1 / 2 | 1.38 | 2-1 / 4 |
| 1-1 / 2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5 / 8 | 2.38 | 4 | 5/8 | 4-3 / 4 | 2.07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1 / 8 | 2.88 | 4 | 5/8 | 5-1 / 2 | 2.47 | 2-3 / 4 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1 / 2 | 5.05 | 3-1 / 2 |
| 6 | 1 1 | 1 | 7-9/16 | 8-1 / 2 | 6.63 | 8 | 3/4 | 9-1 / 2 | 6.07 | 3-1 / 2 |
| 8 | 13-1/2 | 1-1 / 8 | 9-11/16 | 10-5 / 8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3 / 4 | 10.75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3 / 8 | 15-3/4 | 16-1 / 4 | 14.00 | 12 | 1 | 18-3 / 4 | 13.25 | 5 |
| 16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16.00 | 16 | 1 | 21-1 / 4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7 / 8 | 21 | 18.00 | 16 | 1-1 / 8 | 22-3 / 4 | 17.25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1 / 8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1 / 8 | 27-1 / 4 | 24.00 | 20 | 1-1 / 4 | 29-1/2 | 23.25 | 6 |
अनुप्रयोग
उत्पादन की प्रक्रिया
हमारी फैक्टरी
बाओजी लिहुआ अलौह धातु कं, लिमिटेड 15 से अधिक वर्षों से टाइटेनियम फ्लैंग्स के उत्पादन और निर्यात में लगा हुआ है, और एएसएमई / एएनएसआई, डीआईएन, जेआईएस, एन 1092-1 के अनुसार मानक आकार के टाइटेनियम फ्लैंग्स का उत्पादन कर सकता है। और अन्य मानक।ग्राहक के चित्र के अनुसार विशेष आकार के फ्लैंगेस को भी अनुकूलित किया जा सकता है।चित्र भेजने और गैर-मानक फ्लैंगेस को अनुकूलित करने के लिए आपका स्वागत है।
टाइटेनियम फोर्जिंग उत्पादों में टाइटेनियम फ्लैंग्स, टाइटेनियम फोर्ज्ड डिस्क/डिस्क/केक, टाइटेनियम फोर्ज्ड रिंग्स, टाइटेनियम ब्लॉक्स आदि शामिल हैं।जबकि हम अपने ग्राहकों को अच्छी गुणवत्ता वाले उत्पाद प्रदान करते हैं, हम गारंटी देते हैं कि कीमत बाजार में प्रतिस्पर्धी है।
