| ब्रांड नाम: | LIHUA |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | US dollar $30/pc--US dollar $80/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 5000 पीसी प्रति माह |
टाइटेनियम ब्लाइंड फ्लैंगेस
बीएल निकला हुआ किनारा भी अंधा निकला हुआ किनारा के रूप में जाना जाता है।यह निकला हुआ किनारा का एक कनेक्शन रूप है।यह वास्तव में बीच में एक छेद के बिना निकला हुआ किनारा है।इसका एक कार्य पाइपलाइन के अंत को अवरुद्ध करना है, और दूसरा रखरखाव के दौरान पाइपलाइन में मलबे को हटाने की सुविधा प्रदान करना है।जहां तक ब्लॉकिंग इफेक्ट की बात है तो इसका कैप और प्लग जैसा ही असर होता है।लेकिन प्लग को अलग करने का कोई तरीका नहीं है, जबकि बाइंड निकला हुआ किनारा बोल्ट के साथ तय किया गया है, जो जुदा करना बहुत सुविधाजनक है।
| सामग्री ग्रेड | जीआर 2, जीआर 7, जीआर 12 |
| प्रमाणीकरण | आईएसओ 9 001: 2018, बीवी |
| मानक | एएनएसआई बी16.5, एएसटीएम बी16.5, जेआईएस बी2220, डीआईएन 2627-2628, एएसएमई, जीबी/टी 9116 |
| आकार | 1/2"~ 30"एनबी, एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
| दबाव वर्ग | PN0.25~32Mpa |
| (डीआईएन) PN6,PN10,PN16,PN25 हालांकि PN250 | |
| 150 एलबी, 250 एलबी, 300 एलबी, 400 एलबी, 500 एलबी, 600 एलबी, 900 एलबी, 1500 एलबी, 2500 एलबी | |
| तकनीक | जाली और सीएनसी Machined |
| प्रकार | WNRF, SORF, BLIND, SW, PL |
| निकला हुआ किनारा सतह | एफएफ, आरएफ, टीजी, आरजे आदि |
| आवेदन उत्पाद | कारों, चश्मे, चिकित्सा उपकरण, इलेक्ट्रॉनिक्स, पेट्रोकेमिकल इक्विपमेंट में उपयोग किया जाता है |
| फ़ायदा | 1. लंबी सेवा जीवन |
| 2. संक्षारण प्रतिरोधी | |
| 3.hign यील्ड स्ट्रेंथ और टेन्साइल स्ट्रेंथ। |
टाइटेनियम बीएल निकला हुआ किनारा के सभी गुणवत्ता परीक्षण:
दृश्य परीक्षण (वीटी)
अल्ट्रासोनिक परीक्षण (यूटी)
रेडियोग्राफिक परीक्षण (आरटी)
चुंबकीय कण परीक्षण (एमटी)
पेनेट्रेंट परीक्षण / डाई घुसना (पीटी)
एड़ी करंट टेस्टिंग (ET)
ध्वनिक उत्सर्जन (एई)

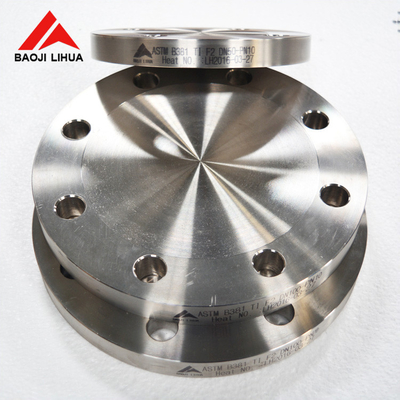

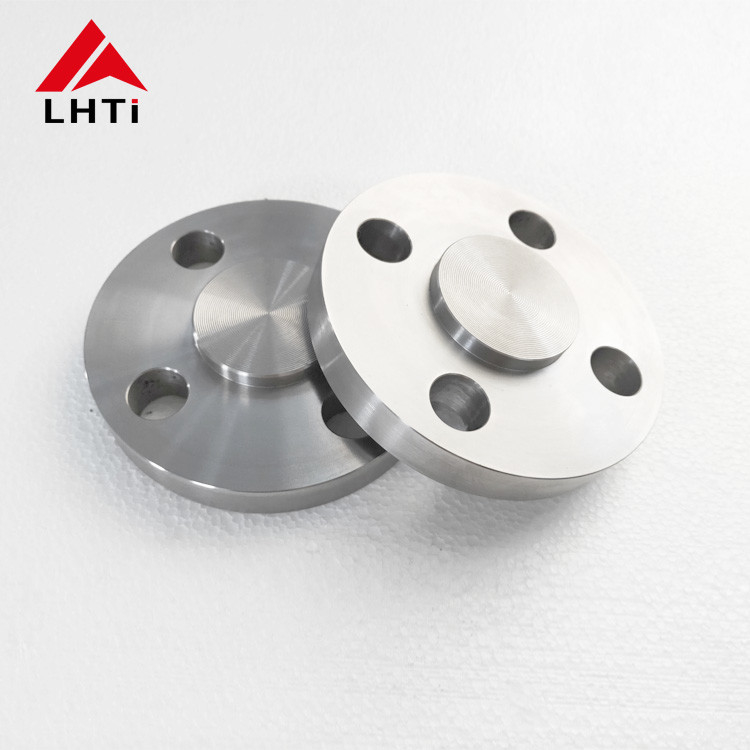

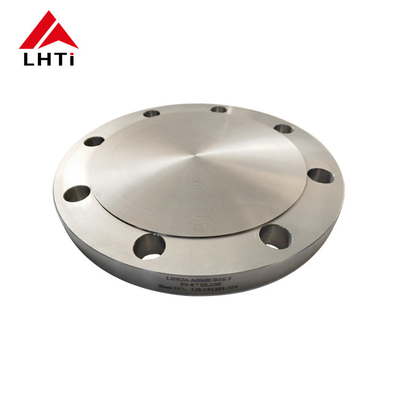

टाइटेनियम बीएल निकला हुआ किनारा की विस्तृत छवि:
| टाइटेनियम ब्लाइंड निकला हुआ किनारा कक्षा 150 | ||||||
| नामपाइप का आकार | निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | उठाया चेहरा दीया। | छिद्रों की संख्या | दीया।बोल्ट्स का | दीया।बोल्ट सर्किल का |
| 1/2 | 3-1 / 2 | 7/16 | 1-3 / 8 | 4 | 1/2 | 2-3 / 8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3 / 4 |
| 1 | 4-1 / 4 | 9/16 | 2 | 4 | 1/2 | 3-1 / 8 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 |
| 1-1 / 2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5 / 8 | 4 | 5/8 | 4-3 / 4 |
| 2-1 / 2 | 7 | 7/8 | 4-1 / 8 | 4 | 5/8 | 5-1 / 2 |
| 3 | 7-1 / 2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 5-1 / 2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 |
| 6 | 1 1 | 1 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 |
| 8 | 13-1/2 | 1-1 / 8 | 10-5 / 8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3 / 4 | 12 | 7/8 | 14-1 / 4 |
| 12 | 19 | 1-1 / 4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3 / 8 | 16-1 / 4 | 12 | 1 | 18-3 / 4 |
| 16 | 23-1 / 2 | 1-7/16 | 18-1 / 2 | 16 | 1 | 21-1 / 4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1 / 8 | 22-3 / 4 |
| 20 | 27-1 / 2 | 1-11/16 | 23 | 20 | 1-1 / 8 | 25 |
| 24 | 32 | 1-7/8 | 27-1 / 4 | 20 | 1-1 / 4 | 29-1/2 |
| टाइटेनियम ब्लाइंड निकला हुआ किनारा कक्षा 300 | ||||||
| नामपाइप का आकार | निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | उठाया चेहरा दीया। | छिद्रों की संख्या | दीया।बोल्ट्स का | दीया।बोल्ट सर्किल का |
| 1/2 | 3-3 / 4 | 9/16 | 1-3 / 8 | 4 | 1/2 | 2-5 / 8 |
| 3/4 | 4-5 / 8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1 / 4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1 / 2 |
| 1-1 / 4 | 5-1 / 4 | 3/4 | 2-1 / 2 | 4 | 5/8 | 3-7/8 |
| 1-1 / 2 | 6-1 / 8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1 / 2 |
| 2 | 6-1 / 2 | 7/8 | 3-5 / 8 | 8 | 5/8 | 5 |
| 2-1 / 2 | 7-1 / 2 | 1 | 4-1 / 8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1 / 4 | 1-1 / 8 | 5 | 8 | 3/4 | 6-5 / 8 |
