| ब्रांड नाम: | LIHUA |
| मॉडल संख्या: | एलएच-डब्ल्यूएन |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | US dollar $25/pc--US dollar $85/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 50000 पीसी |
उच्च दबाव WN आरएफ टाइटेनियम फ्लैट चेहरा वेल्ड गर्दन निकला हुआ किनारा 6 "रासायनिक उद्योग पॉलिश सतह के लिए:
टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा
टाइटेनियम वेल्ड नेक फ्लैंग्स दबाव या तापमान में बड़े उतार-चढ़ाव वाली पाइपलाइनों या उच्च तापमान, उच्च दबाव और कम तापमान वाली पाइपलाइनों के लिए उपयुक्त हैं, और उन पाइपलाइनों के लिए भी उपयोग किए जाते हैं जो महंगे, ज्वलनशील और विस्फोटक मीडिया को परिवहन करते हैं।टाइटेनियम वेल्ड गर्दन निकला हुआ किनारा विकृत होना आसान नहीं है, अच्छी तरह से सील है, और व्यापक रूप से उपयोग किया जाता है।
सामग्री:Gr1, Gr2, Gr5, Gr7, Gr12
मानक:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
आकार:1/2"~ 30"एनबी, एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000)।
दबाव वर्ग: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 हालांकि PN250/150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB।
सील सतह:आरएफ, एफएफ, टीजी, आरजे आदि।
तकनीक:मेंढक और सीएनसी Machined
| टाइटेनियम वेल्ड गर्दन निकला हुआ किनाराकक्षा 150 | ||||||||||
| नामपाइप आकार | निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | हब दीया।आधार पर | उठाया चेहरा दीया। | हब दीया।वेल्ड प्वाइंट पर | नहीं। का छेद | दीया। का बोल्ट | दीया।का ठीक वृत्त | सुराख दीया। | लंबाई हब के माध्यम से |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3 / 8 | 0.84 | 4 | 1/2 | 2-3 / 8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1 / 2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3 / 4 | 0.82 | 2-1/16 |
| 1 | 4-1 / 4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1 / 8 | 1.05 | 2-3/16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5/16 | 2-1 / 2 | 1.66 | 4 | 1/2 | 3-1 / 2 | 1.38 | 2-1 / 4 |
| 1-1 / 2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5 / 8 | 2.38 | 4 | 5/8 | 4-3 / 4 | 2.07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1 / 8 | 2.88 | 4 | 5/8 | 5-1 / 2 | 2.47 | 2-3 / 4 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1 / 2 | 5.05 | 3-1 / 2 |
| 6 | 1 1 | 1 | 7-9/16 | 8-1 / 2 | 6.63 | 8 | 3/4 | 9-1 / 2 | 6.07 | 3-1 / 2 |
| 8 | 13-1/2 | 1-1 / 8 | 9-11/16 | 10-5 / 8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3 / 4 | 10.75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3 / 8 | 15-3/4 | 16-1 / 4 | 14.00 | 12 | 1 | 18-3 / 4 | 13.25 | 5 |
| 16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16.00 | 16 | 1 | 21-1 / 4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7 / 8 | 21 | 18.00 | 16 | 1-1 / 8 | 22-3 / 4 | 17.25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1 / 8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1 / 8 | 27-1 / 4 | 24.00 | 20 | 1-1 / 4 | 29-1/2 | 23.25 | 6 |

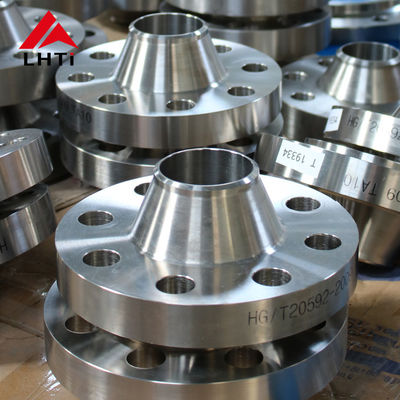

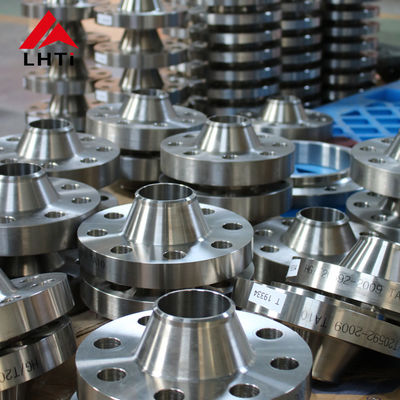

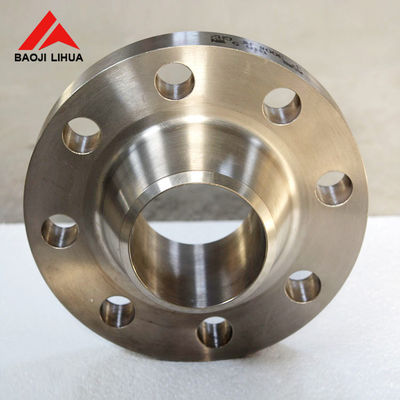

विस्तृत चित्र
अनुप्रयोग
उत्पादन की प्रक्रिया
हमारी फैक्टरी
भंडार
सभी परीक्षण
दृश्य परीक्षण (वीटी)
अल्ट्रासोनिक परीक्षण (यूटी)
रेडियोग्राफिक परीक्षण (आरटी)
चुंबकीय कण परीक्षण (एमटी)
पेनेट्रेंट परीक्षण / डाई घुसना (पीटी)
एड़ी करंट टेस्टिंग (ET)
ध्वनिक उत्सर्जन (एई)
गुणवत्ता जांच
पैकेजिंग
